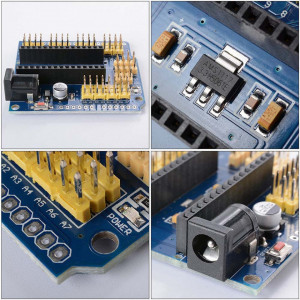

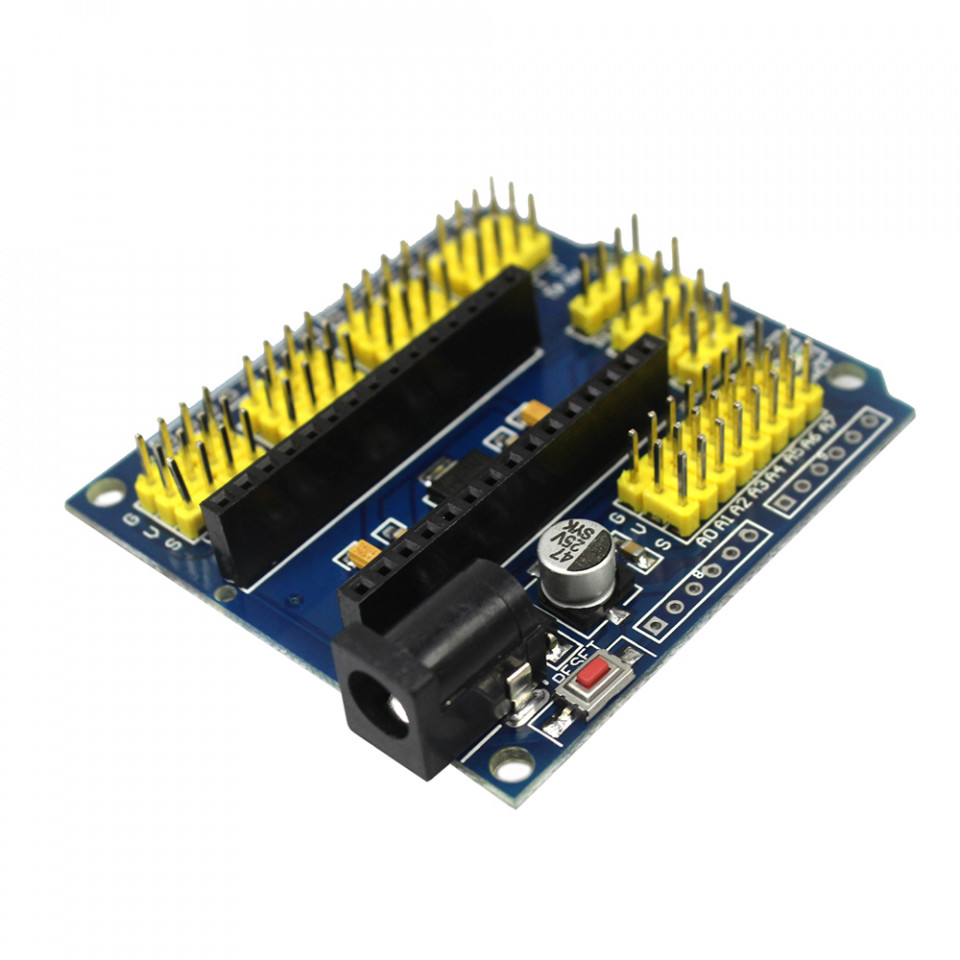

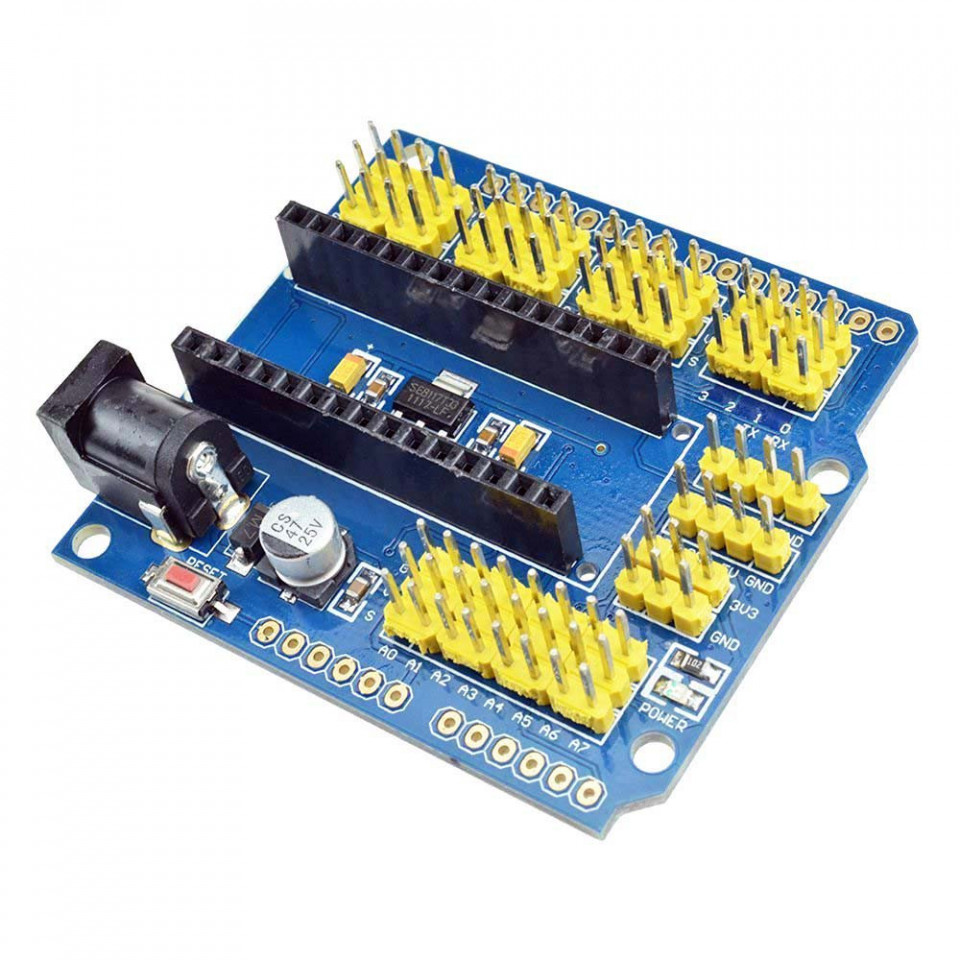

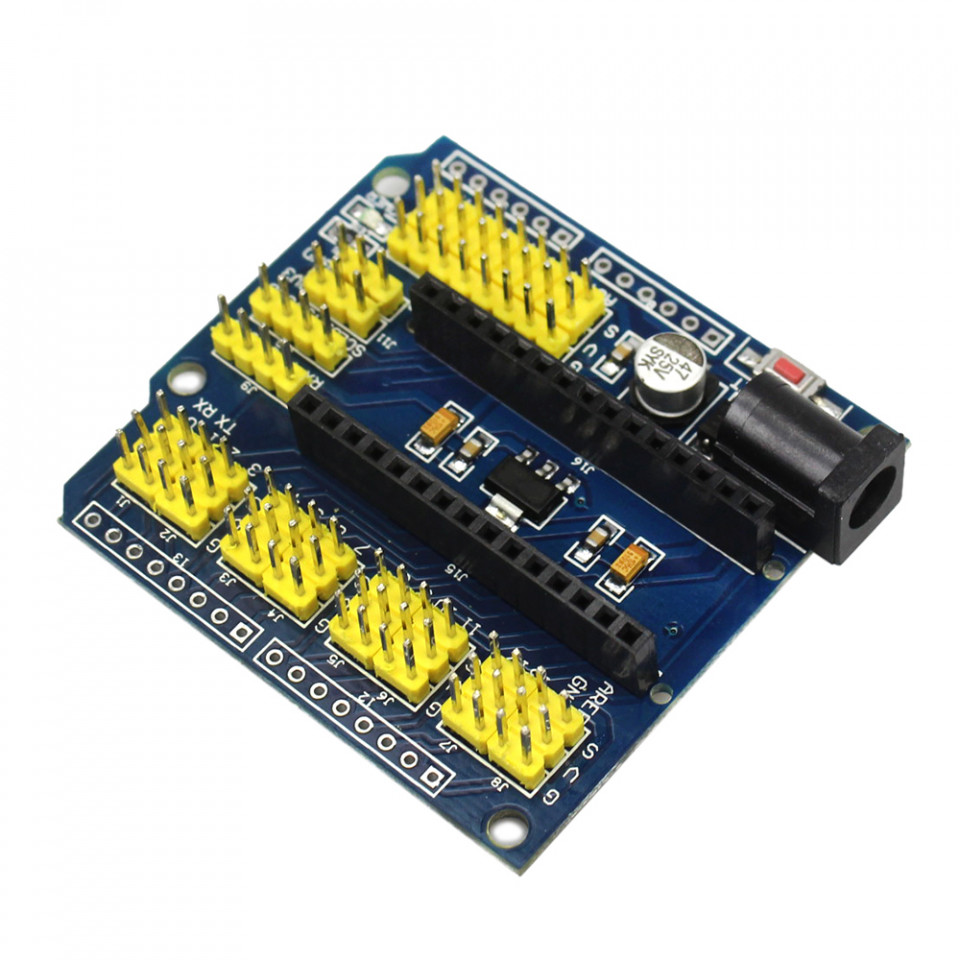

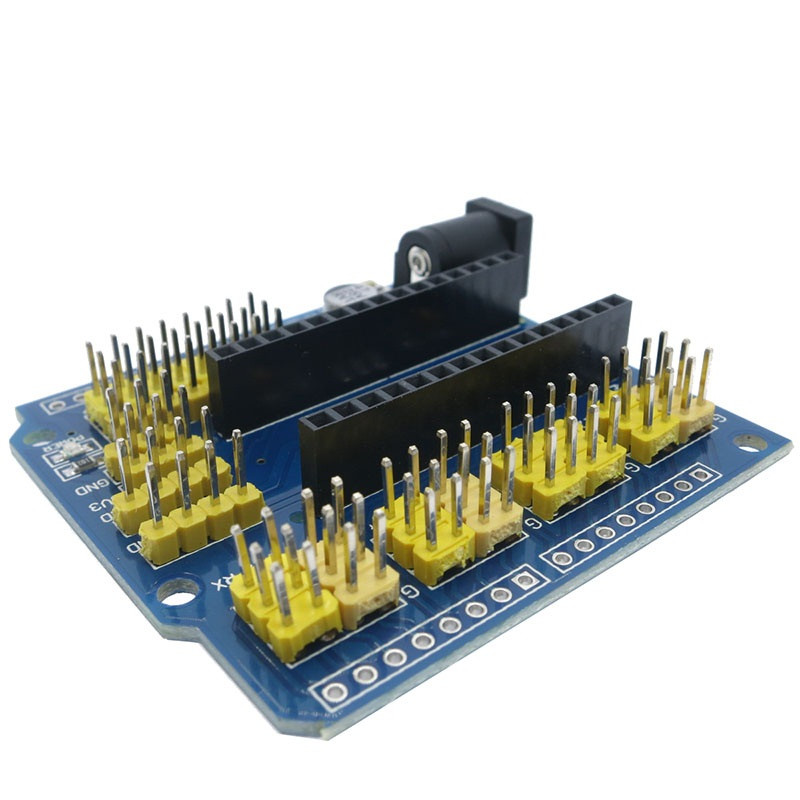

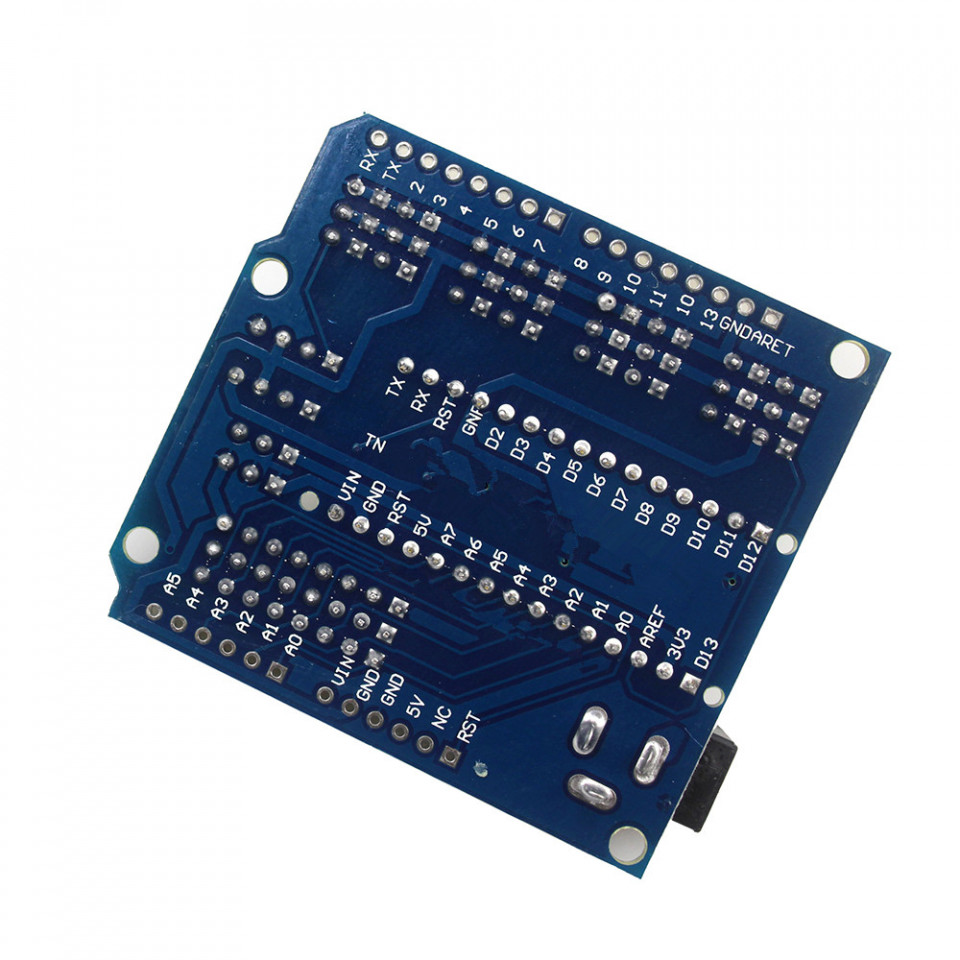

Arduino Nano I/O Ekspanziona Ploča (Sensor Shield V3.0)

Opis

Arduino Nano I/O Expansion Shield predstavlja idealno rešenje za brzo i jednostavno povezivanje različitih elektronskih komponenti sa vašim mikrokontrolerom. Ova ekspanziona ploča proširuje pinove Arduino Nano ploče na tropinske konektore koji omogućavaju direktno priključivanje senzora, servo motora i drugih modula bez potrebe za komplikovanim lemljenjem ili korišćenjem protoborda. Pored standardnih digitalnih i analognih pinova, štit donosi i dodatne komunikacione interfejse koji značajno olakšavaju realizaciju kompleksnijih projekata. Integrisani konektor za eksterno napajanje obezbeđuje stabilan rad i stabilan napon čak i kada na sistem povežete energetski zahtevnije komponente poput više servo motora istovremeno. Zahvaljujući kompaktnom dizajnu i jasnim oznakama na samoj štampanoj ploči, ovaj modul je podjednako koristan kako za početnike u svetu elektronike, tako i za iskusne programere koji žele da ubrzaju proces izrade prototipova.

- Kompatibilnost proizvoda: Dizajniran je specijalno za Arduino Nano V3.0 razvojne ploče, obezbeđujući savršeno uklapanje pinova i stabilnu mehaničku vezu,

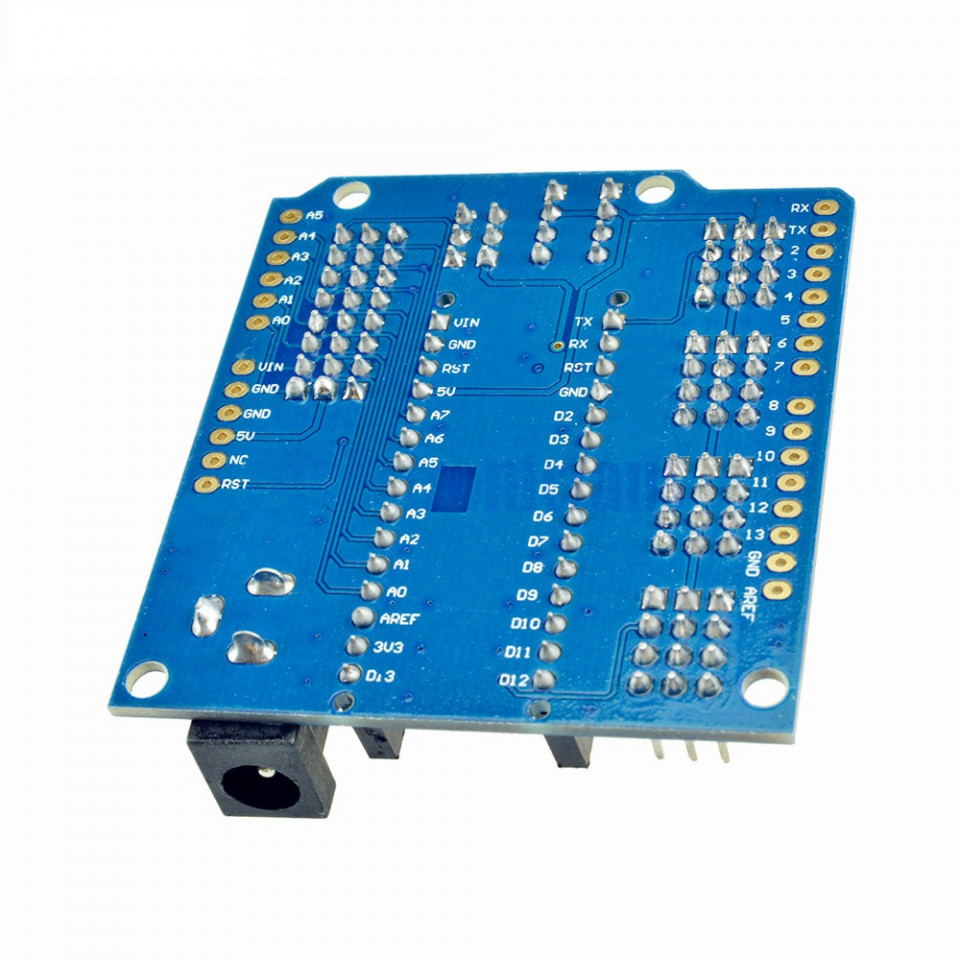

- Konfiguracija pinova: Svaki ulazno-izlazni pin (kako digitalni, tako i analogni) izveden je u formi tropinskog muškog zaglavlja koje sadrži liniju za signal (S), napajanje (V) i uzemljenje (G),

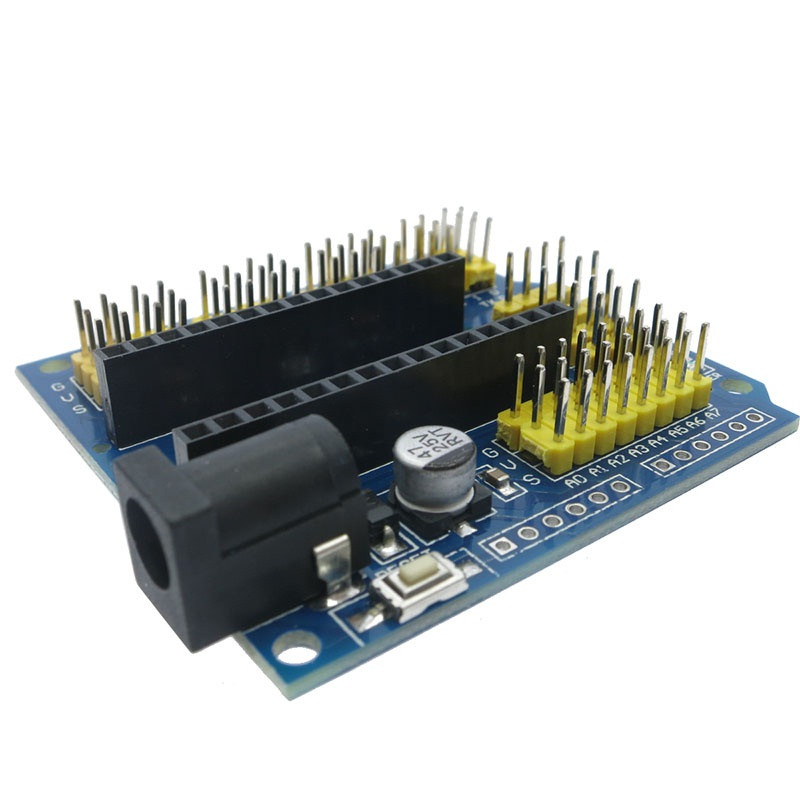

- Napajanje sistema: Poseduje standardni DC 2.1mm barrel jack konektor koji omogućava dovođenje eksternog napona za napajanje svih povezanih perifernih uređaja,

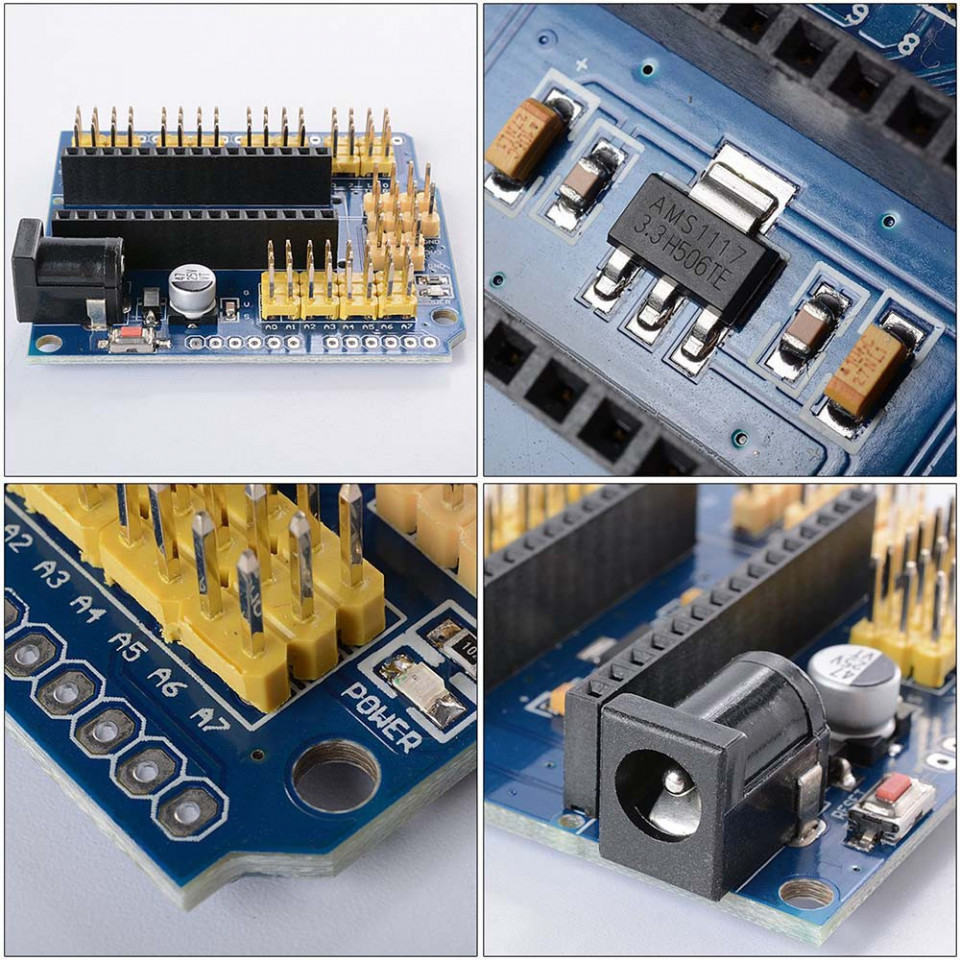

- Regulacija napona: Opremljen je ugrađenim stabilizatorom napona i kondenzatorom koji filtriraju šumove i obezbeđuju stabilnih 5V i 3.3V za osetljive senzorske module,

- Komunikacioni interfejsi: Sadrži namenske i jasno obeležene izvode za I2C (IIC) komunikaciju i serijsku UART komunikaciju (TX/RX) za lako povezivanje ekrana ili Bluetooth modula,

- Taster za resetovanje: Na ploči se nalazi integrisani crveni taster za resetovanje koji omogućava restartovanje mikrokontrolera bez potrebe za isključivanjem napajanja,

- Montažni otvori: Ploča poseduje četiri fabrički izbušena otvora na uglovima koji olakšavaju fiksiranje štitnika unutar kućišta ili na šasiju robota pomoću vijaka.
