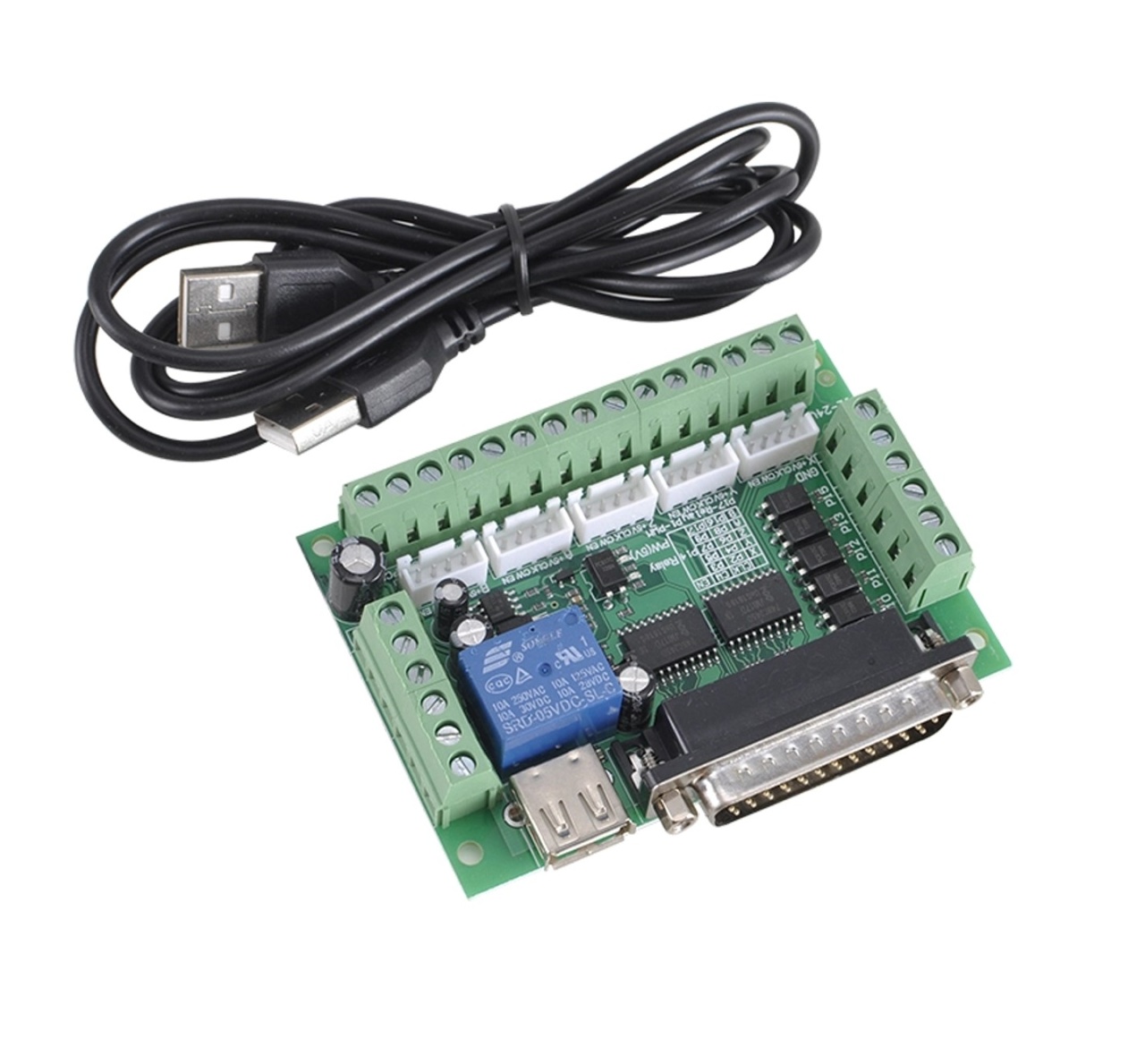

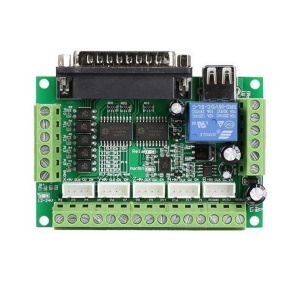

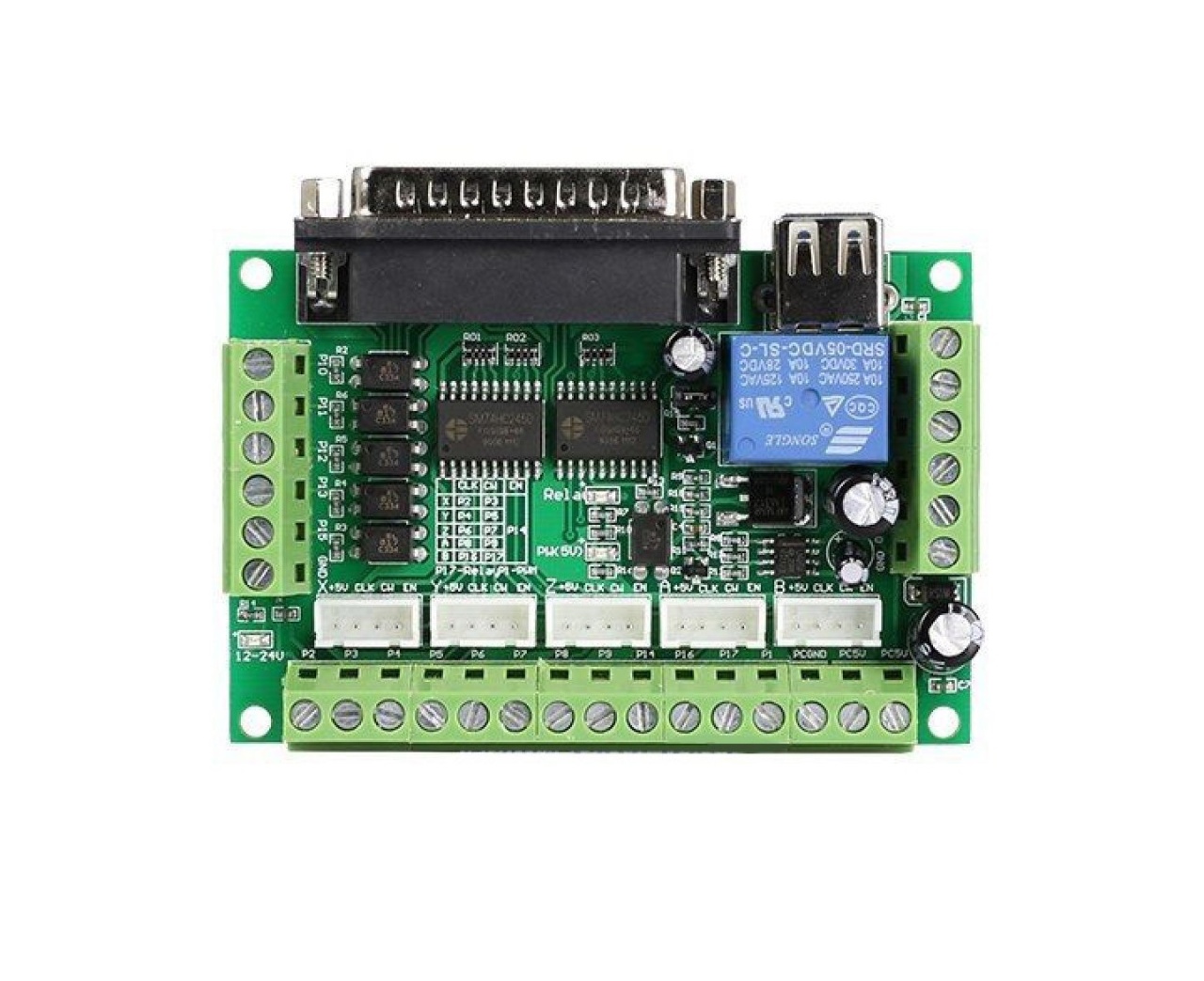

CNC Kontrolna Ploča 5 osa – Mach3 Breakout Board LPT (ST-V2)

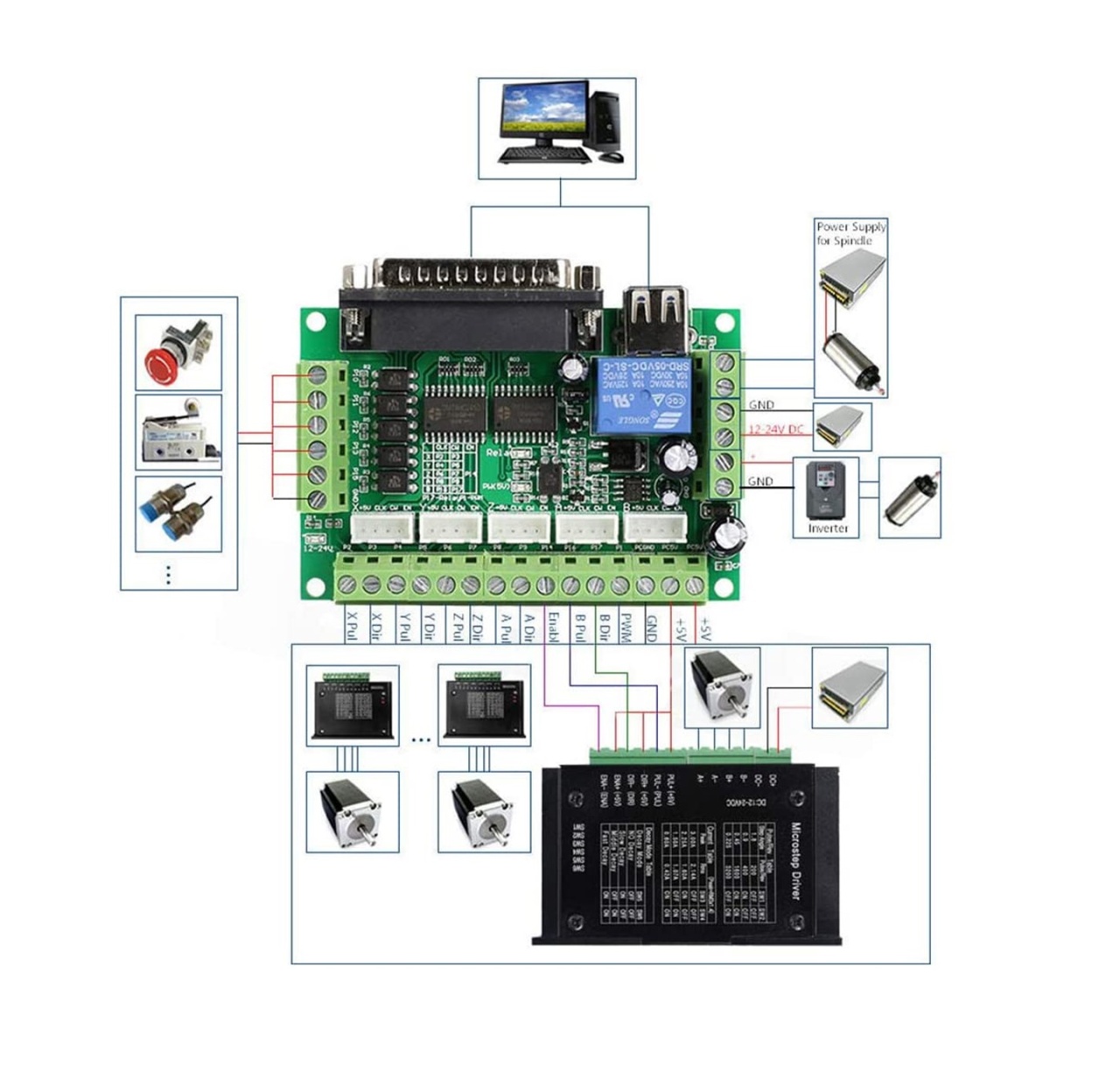

Ova 5-osna CNC breakout ploča (ST-V2) predstavlja idealno rešenje za povezivanje vašeg računara sa drajverima koračnih motora putem paralelnog (LPT) porta. Dizajnirana je da u potpunosti podržava Mach3, LinuxCNC i druge popularne softvere, omogućavajući preciznu kontrolu do pet nezavisnih osa. Zahvaljujući integrisanoj optičkoj izolaciji svih signala, vaša oprema i računar su maksimalno zaštićeni od električnih smetnji i prenapona. Ploča takođe poseduje relejni izlaz za automatsku kontrolu vretena (špindla) i analogni izlaz za regulaciju brzine obrtaja, što je čini kompletnim centrom za vašu CNC mašinu ili gravericu.

- Broj kontrolisanih osa: Maksimalno 5 nezavisnih osa (X, Y, Z, A, B),

- Kompatibilni softveri: Mach3, LinuxCNC (EMC2), KCAM4 i ostali programi koji podržavaju paralelni port,

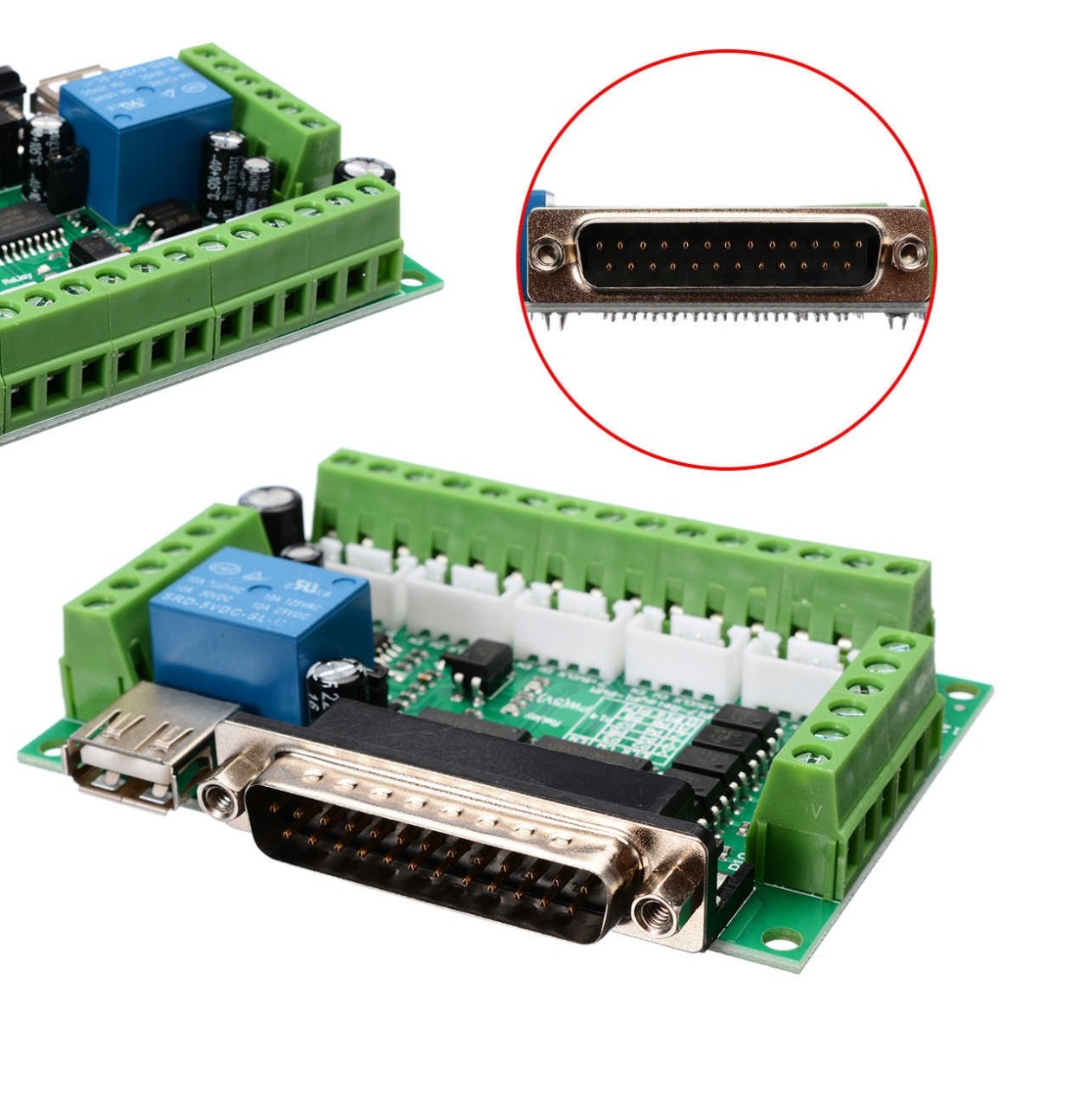

- Povezivanje: DB25 ženski konektor za prenos podataka i USB port za napajanje logike (5V),

- Radni napon periferije: Širok opseg ulaznog napona od 12V do 24V DC,

- Zaštita: Potpuna opto-izolacija svih ulaznih i izlaznih signala radi sprečavanja oštećenja računara,

- Kontrola vretena: Integrisan Songle relej (P17) za uključivanje/isključivanje i PWM analogni izlaz (0-10V) za regulaciju broja obrtaja,

- Dodatni ulazi: 5 namenskih ulaznih interfejsa za povezivanje limit prekidača, E-stop tastera i sondi za setovanje alata,

- Izlazni signali: Standardni TTL nivoi (5V) kompatibilni sa većinom drajvera koračnih i servo motora (npr. TB6600, DM542, M542H).
