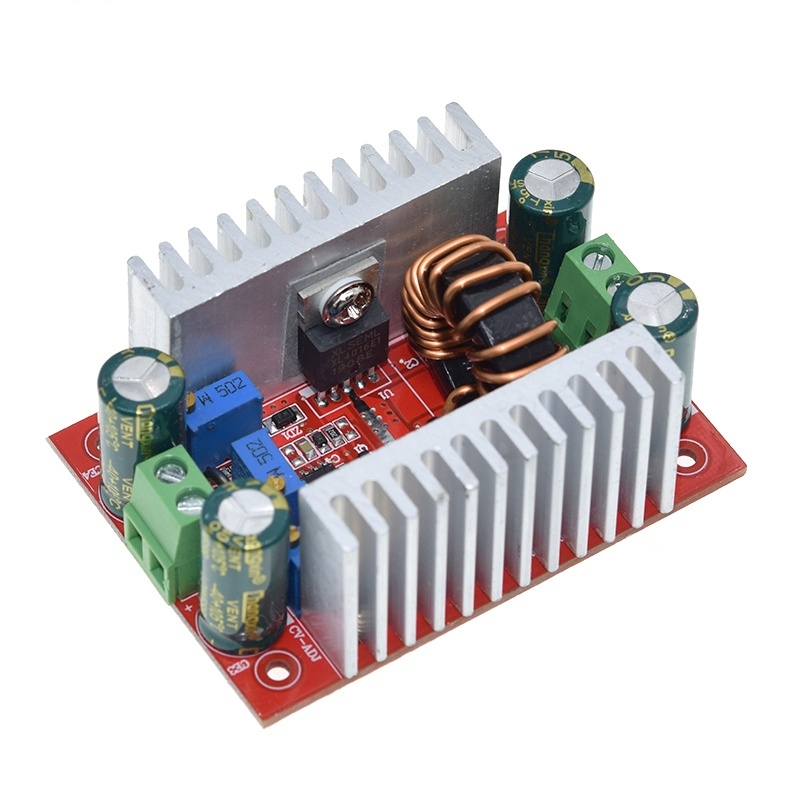

DC-DC Step Down Buck Konvertor 150W 10A Podesivi Regulator Napona i Struje CC/CV
Opis

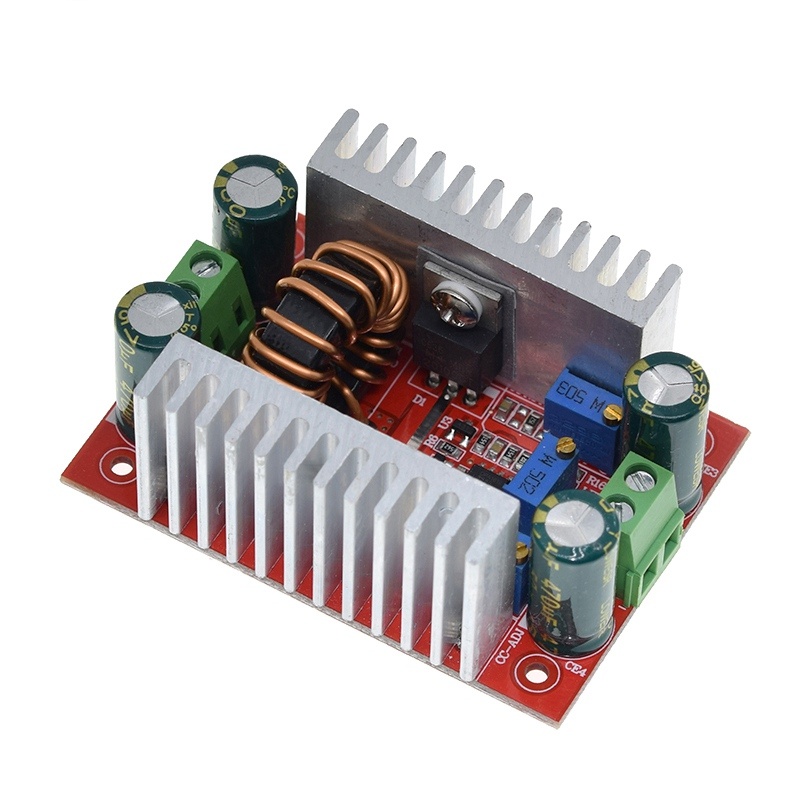

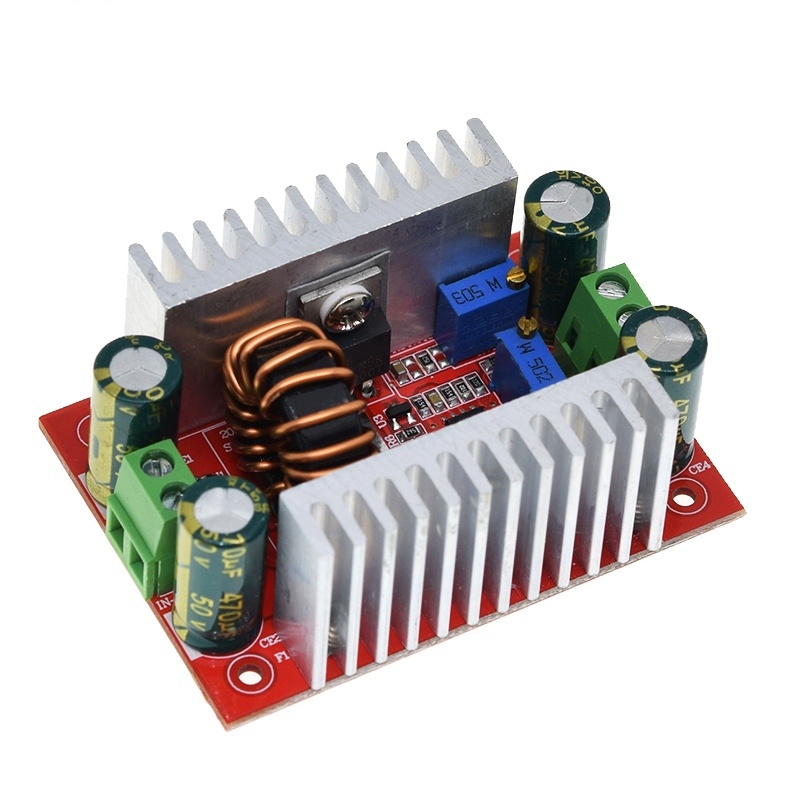

Ovaj visokofikasni DC-DC neizolovani step-down (buck) modul snage 150W idealno je rešenje za stabilno spuštanje i regulaciju jednosmernog napona u različitim elektronskim sklopovima. Opremljen je preciznim trimerima za nezavisno kontinualno podešavanje izlaznog napona i jačine struje (CC/CV), što ga čini izuzetno svestranim uređajem. Zahvaljujući ugrađenom LED indikatoru stanja, modul pruža jasnu vizuelnu informaciju o režimu rada, što je posebno korisno kada se koristi kao pametni punjač baterija. Dva masivna aluminijumska hladnjaka postavljena sa bočnih strana obezbeđuju pasivno hlađenje i stabilan rad čak i pri većim strujnim opterećenjima do 10A. Zbog svojih naprednih funkcija i visoke efikasnosti konverzije do 97%, najčešće se primenjuje kao pouzdan drajver za LED rasvetu velike snage, laboratorijski izvor napajanja ili punjač za litijumske i olovne akumulatore.
- Tip modula: Neizolovani spuštač napona (Buck converter),
- Ulazni napon: DC 5V – 40V,
- Izlazni napon: DC 1V – 36V (kontinualno podesiv preko naponskog trimera),
- Maksimalna izlazna struja: 10A (podesiva preko CC trimera; kod dugotrajnog rada preko 6.5A ili na temperaturama iznad 65°C preporučuje se dodavanje ventilatora),
- Konstantni opseg struje (CC): 0.3A – 10A,
- Maksimalna izlazna snaga: 150W (pri prirodnom hlađenju do 100W, sa dodatnim aktivnim hlađenjem do maksimalnih 150W),
- Efikasnost konverzije: Do 97% (zavisi od razlike između ulaznog/izlaznog napona i struje),
- Radna frekvencija: 380 kHz,
- Indikatori na ploči: Ugrađene LED diode koje signaliziraju režim konstantne struje (punjenje) i konstantnog napona,
- Zaštita od kratkog spoja: Da (zahvaljujući naprednom strujnom ograničenju, modul se neće oštetiti pri kratkom spoju na izlazu),
- Zaštita od pregrevanja: Da (automatsko smanjenje izlazne struje pri dostizanju kritične temperature),
- Zaštita od obrnutog polariteta na ulazu: Nema (po potrebi postaviti brzu diodu na ulazni vod),
- Radna temperatura: -40°C do +85°C,

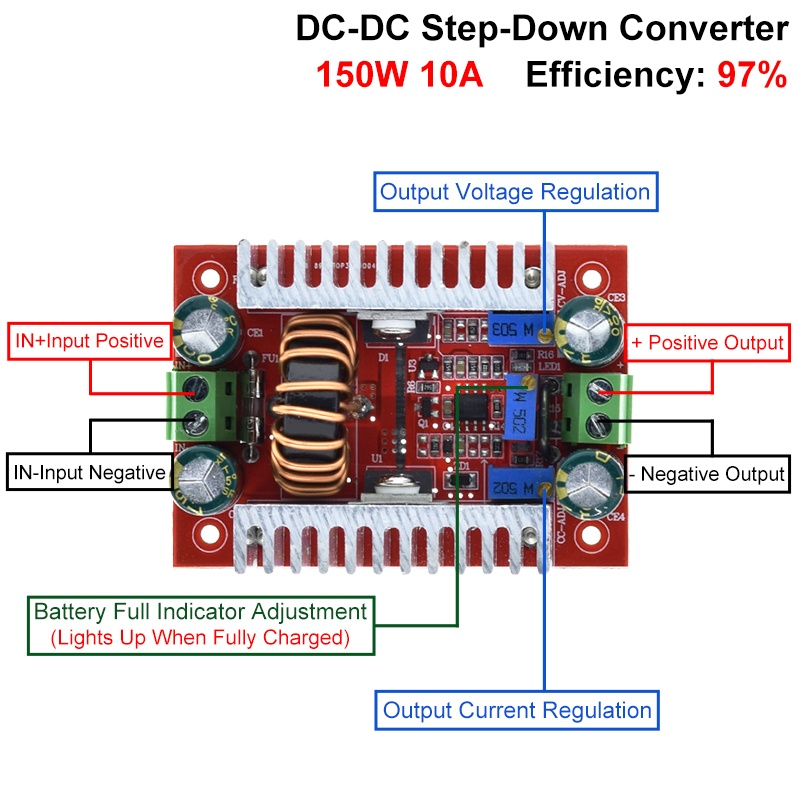

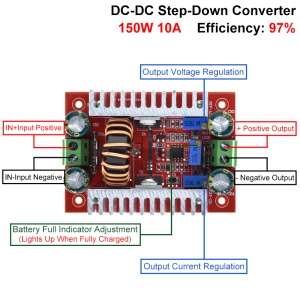

- Povezivanje: Kvalitetne vijčane kleme za čvrst prihvat provodnika (IN+, IN-, OUT+, OUT-),
- Montaža: 4 fabrička otvora za lakše fiksiranje i ugradnju u kućišta,

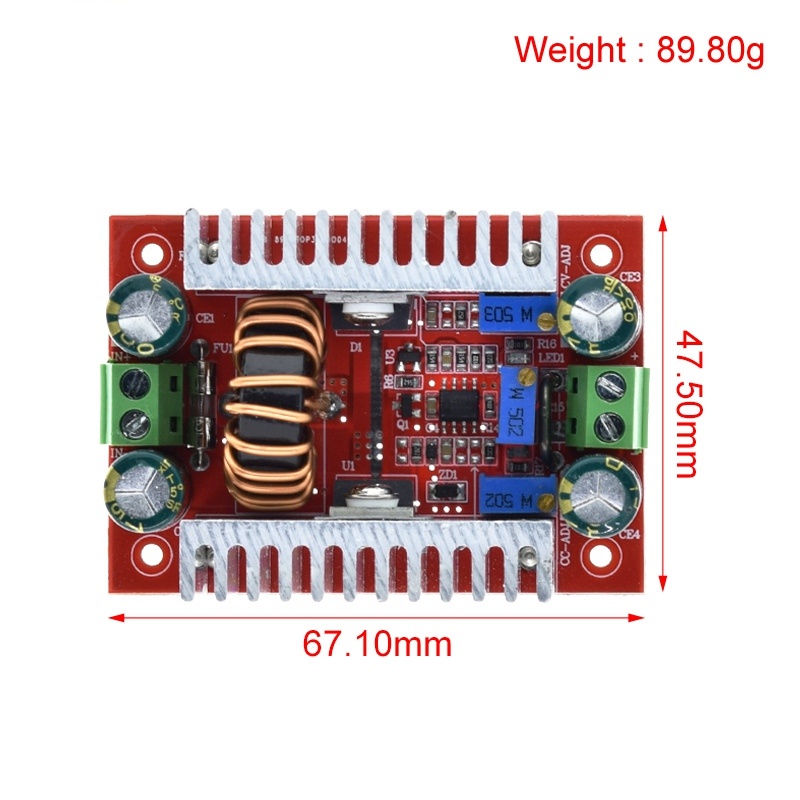

- Dimenzije modula (D x Š x V): Približno 67 mm × 47 mm × 27 mm (kompaktan format pogodan za ugradnju).
