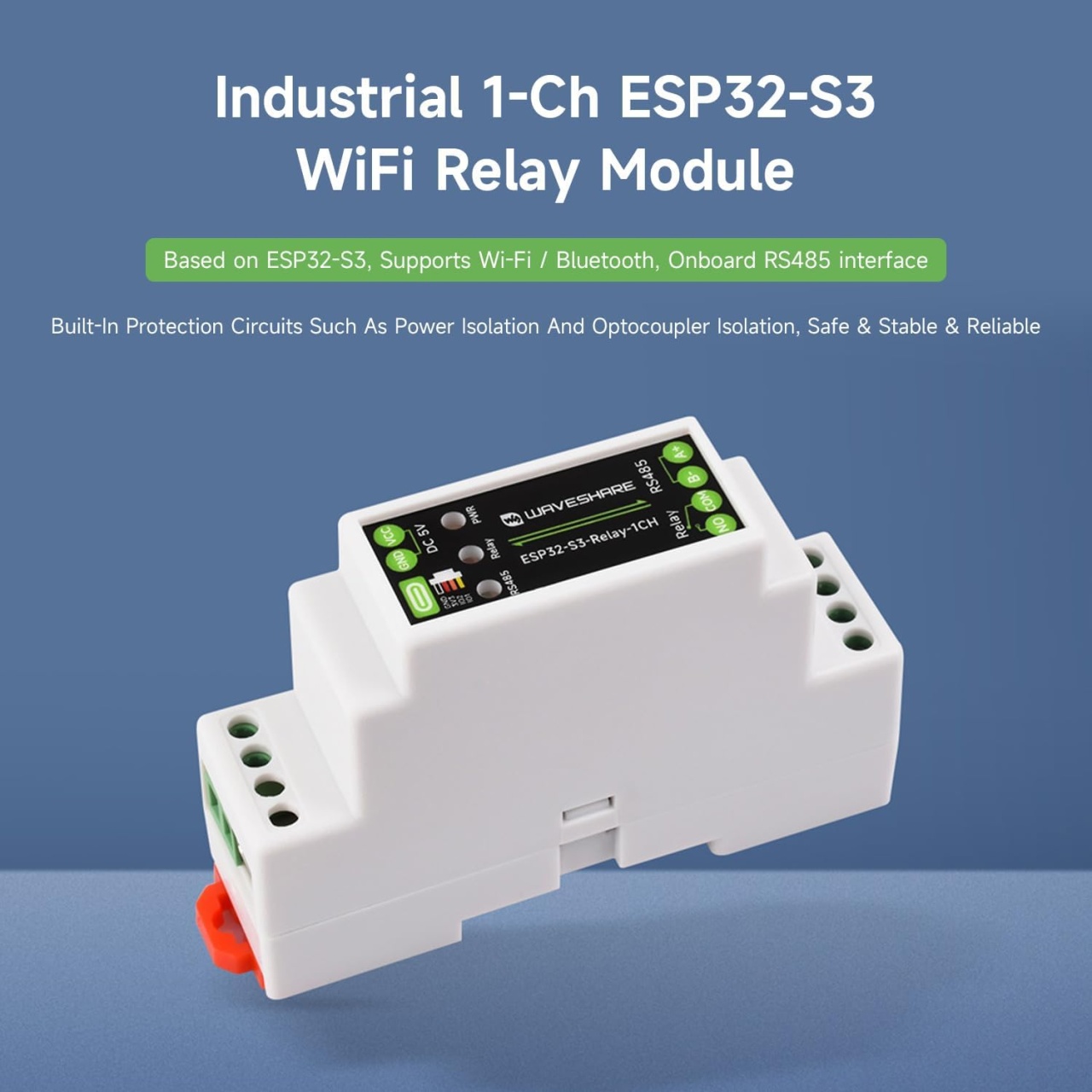

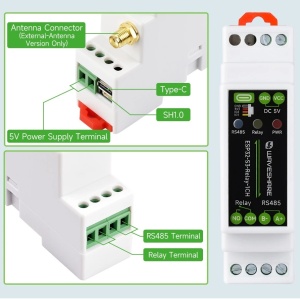

ESP32-S3-Relay-1CH industrijski pametni Wi-Fi relej za DIN šinu (Wi-Fi / Bluetooth / RS485)

ESP32-S3-Relay-1CH je industrijski jednokanalni relejni modul vrhunskih performansi, opremljen moćnim ESP32-S3 mikrokontrolerom koji donosi stabilnu 2.4GHz Wi-Fi i Bluetooth 5 (LE) bežičnu vezu. Uređaj je specijalno dizajniran za AIoT aplikacije, pametne domove i industrijsku automatizaciju gde je neophodno bezbedno i pouzdano daljinsko upravljanje električnim mrežama i aparatima. Pored bežične kontrole, modul poseduje i integrisani izolovani RS485 interfejs sa TVS, ESD i prenaponskom zaštitom, što omogućava laku integraciju u postojeće žičane Modbus mreže. Ceo sklop je smešten u kompaktno i robusno kućište prilagođeno za direktnu montažu na standardnu DIN šinu (35mm), što značajno olakšava ugradnju u razvodne ormane. Zahvaljujući naprednoj galvanskoj izolaciji (optokapleri i izolacija napajanja), ovaj modul garantuje maksimalnu bezbednost vaše upravljačke elektronike od visokih napona na relejnom izlazu.

- Mikrokontroler: ESP32-S3 dual-core Xtensa 32-bit LX7 procesor koji radi na taktu do 240 MHz,

- Wi-Fi povezivost: Integrisana podrška za 2.4GHz Wi-Fi mreže po standardu 802.11 b/g/n,

- Bluetooth povezivost: Integrisan Bluetooth 5 sa podrškom za Bluetooth mrežnu arhitekturu (LE i Mesh),

- Kapacitet releja: Jedan visokokvalitetni relejni kanal koji podržava opterećenja do 10A 250V AC ili 10A 30V DC,

- Konfiguracija izlaza: Relejni kontakti su izvedeni kao normalno otvoreni (NO) i zajednički (COM),

- Žičana komunikacija: Ugrađen izolovani RS485 port namenjen za stabilnu i pouzdanu industrijsku komunikaciju na velikim distancama,

- Programski interfejs: Integrisan USB Type-C port koji služi za jednostavno programiranje, flešovanje firmvera i testiranje uređaja,

- Izolacija napajanja: Ugrađena unibody naponska izolacija koja obezbeđuje stabilan i potpuno izolovan radni napon unutar modula,

- Signalna izolacija: Digitalna i optokaplerska izolacija koja efikasno sprečava prenos visokonaponskih smetnji i šumova na osetljivo MCU kolo,

- RS485 zaštitni sistemi: Sveobuhvatna zaštita komunikacione linije preko ugrađenih TVS dioda, gromobranske zaštite, ESD statičke zaštite i otpornosti na strujne udare,

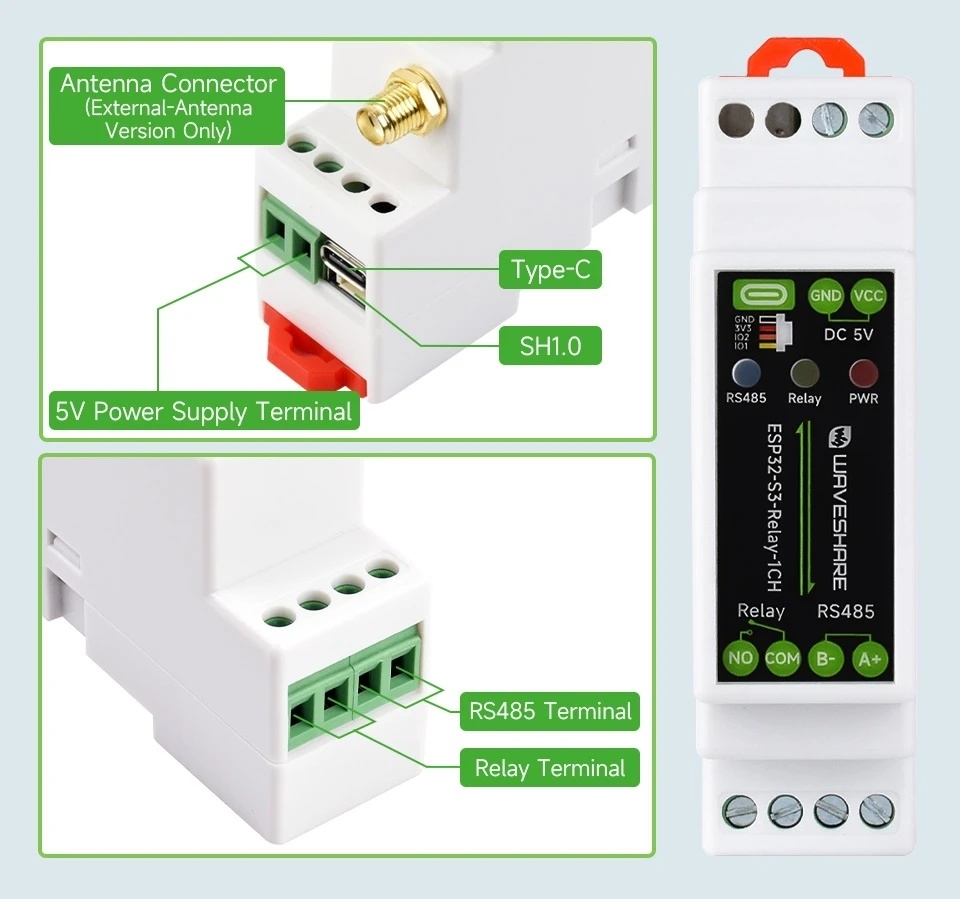

- Napajanje preko terminala: Mogućnost fiksnog žičanog napajanja jednosmernom strujom od 5V putem namenskih vijčanih terminala,

- Napajanje preko USB-a: Alternativna i praktična mogućnost napajanja modula direktno preko USB Type-C porta naponom od 5V,

- Indikator napajanja: Crveni PWR LED indikator koji jasno signalizira prisustvo napona na uređaju,

- Indikator releja: Poseban LED indikator koji vizuelno prikazuje trenutno radno stanje i aktiviranost relejnog kanala,

- Komunikacioni indikatori: Dvobojna RS485 svetlosna signalizacija gde zelena LED dioda treperi pri slanju (TX), a plava pri prijemu (RX) podataka,

- Tip kućišta: Robusno i trajno industrijsko zaštitno kućište izrađeno od kvalitetne ABS plastike,

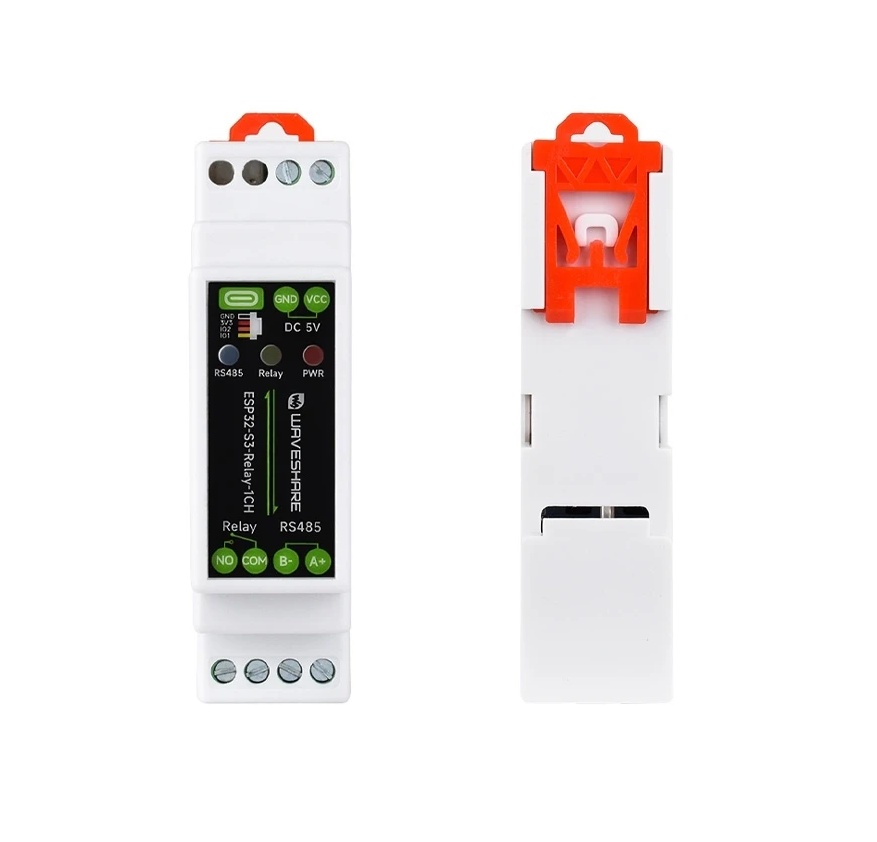

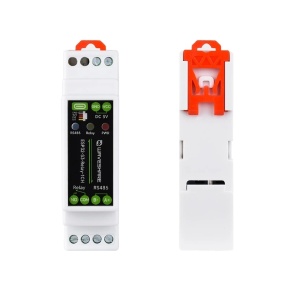

- Sistem montaže: Kućište je fabrički prilagođeno za brzu i jednostavnu ugradnju na standardnu industrijsku šinu od 35 mm (DIN-rail),

- Kompatibilnost i softver: Potpuna podrška za rad u razvojnim okruženjima Arduino IDE i ESP-IDF, uz obezbeđene primere koda za MQTT, RS485 i Wi-Fi kontrolu.
