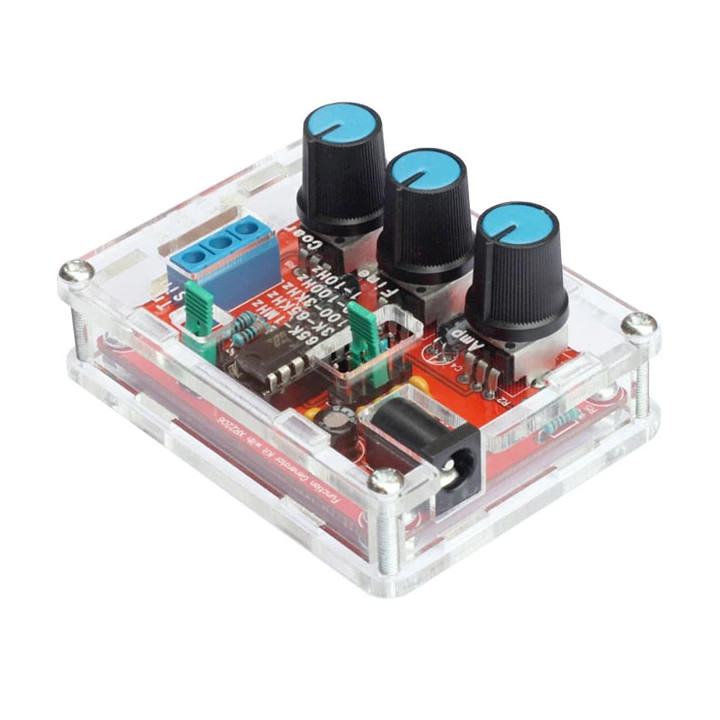

Kit komplet generator signala 1Hz-1MHz

Opis

- Radni napon: 9 - 12VDC,

- Oblici talasa: pravougaoni, sinusni, trouglasti,

- Impedansa: 600Ω + 10%,

- Frekventni opseg: 1Hz - 1MHz.

Sinusni talas karakteristike:

- Amplituda: 0 - 3V za ulazni napon od 9VDC,

- Sinusna distorzija: manje od 1% (za vrednost od 1kHz),

- Amplitudna greška: +0.05dB, 1Hz - 100kHz

Pravougaoni talas karakteristike:

- Amplituda: 8V za ulazni napon od 9VDC,

- Vreme rasta: manje od 50ns (za vrednost od 1kHz),

- Vreme opadanja: manje od 30ns (za vrednost od 1kHz),

- Simetrija: manje od 5% (za vrednost od 1kHz).

Trouglasti talas karakteristike:

- Amplituda: 0 -3V za ulazni napon od 9VDC,

- Linearnost: manje od 1% (za vrednost od 1kHz), 10mA.
