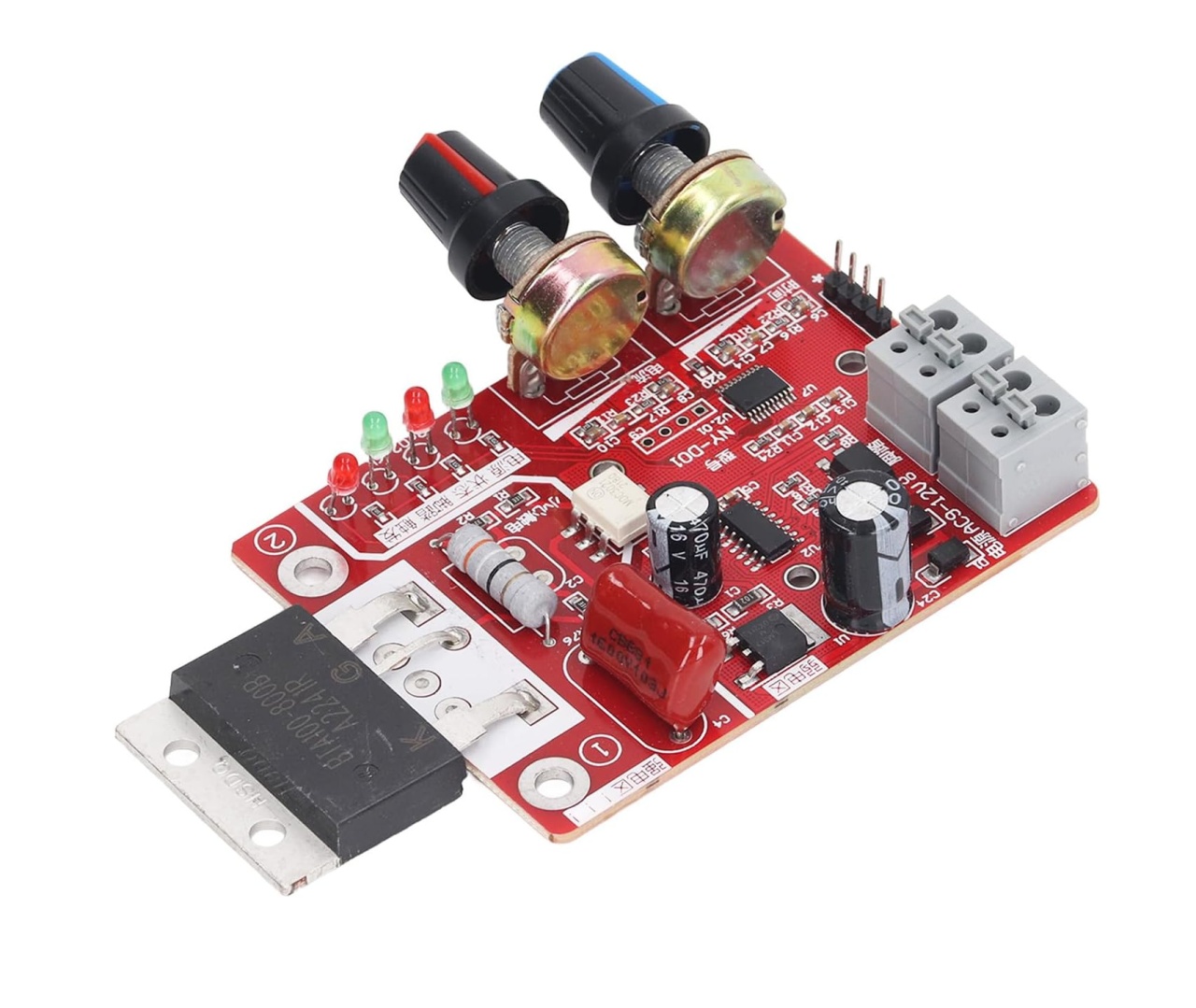

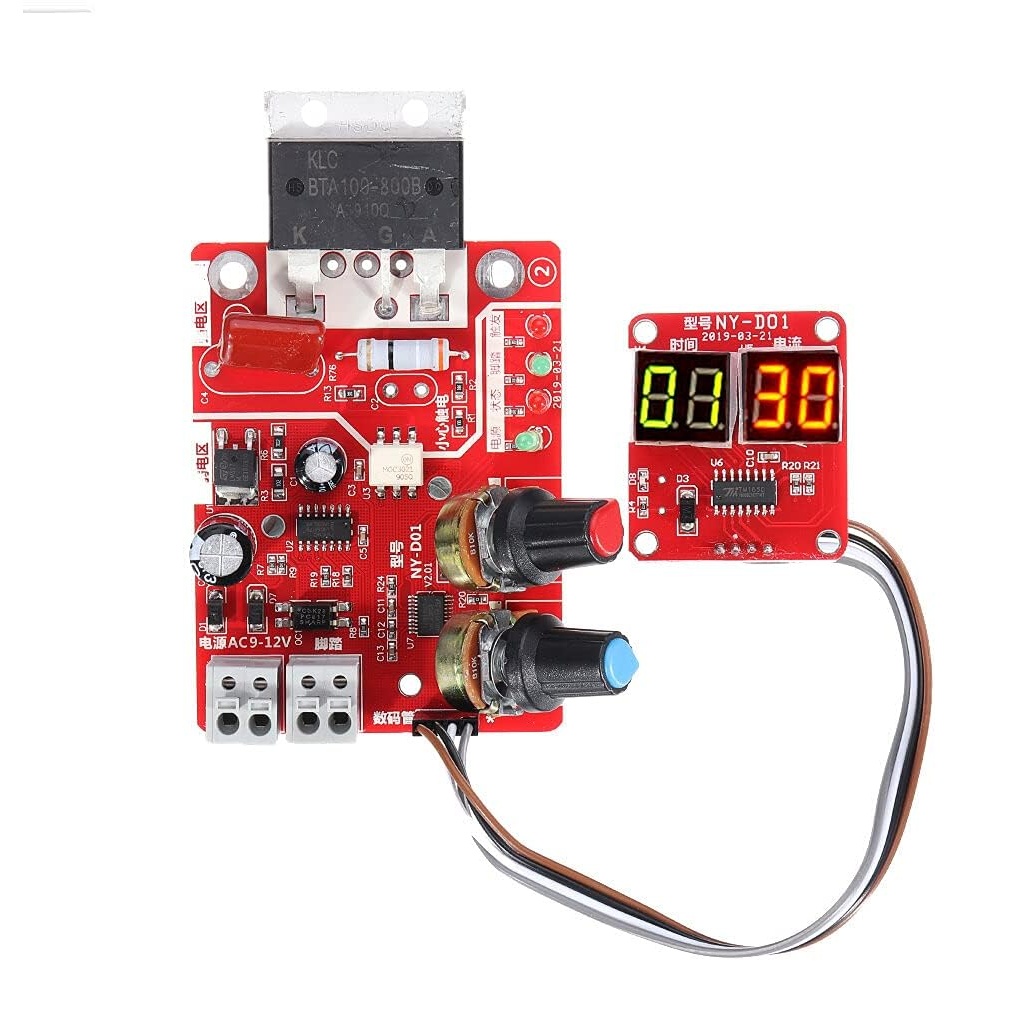

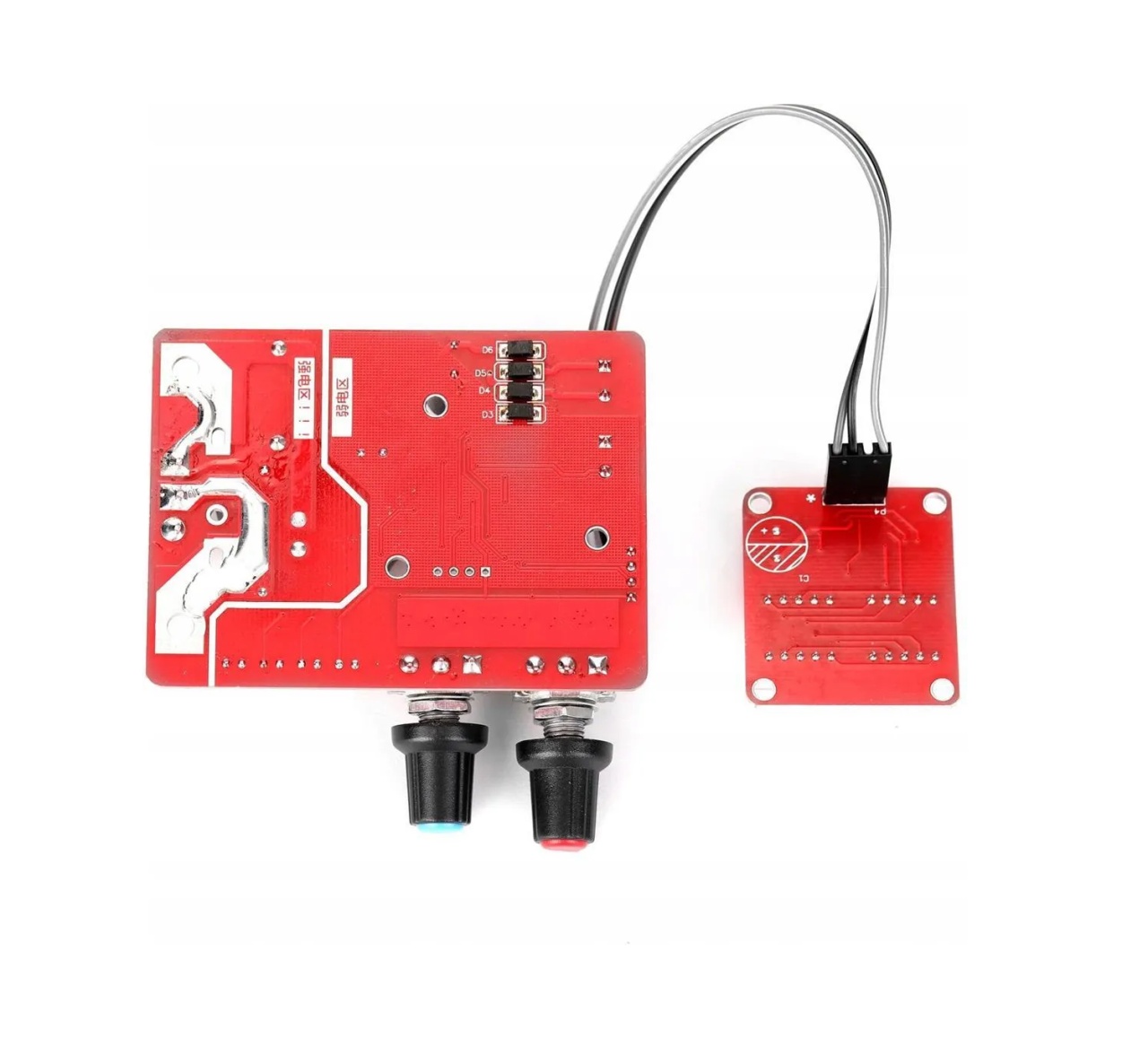

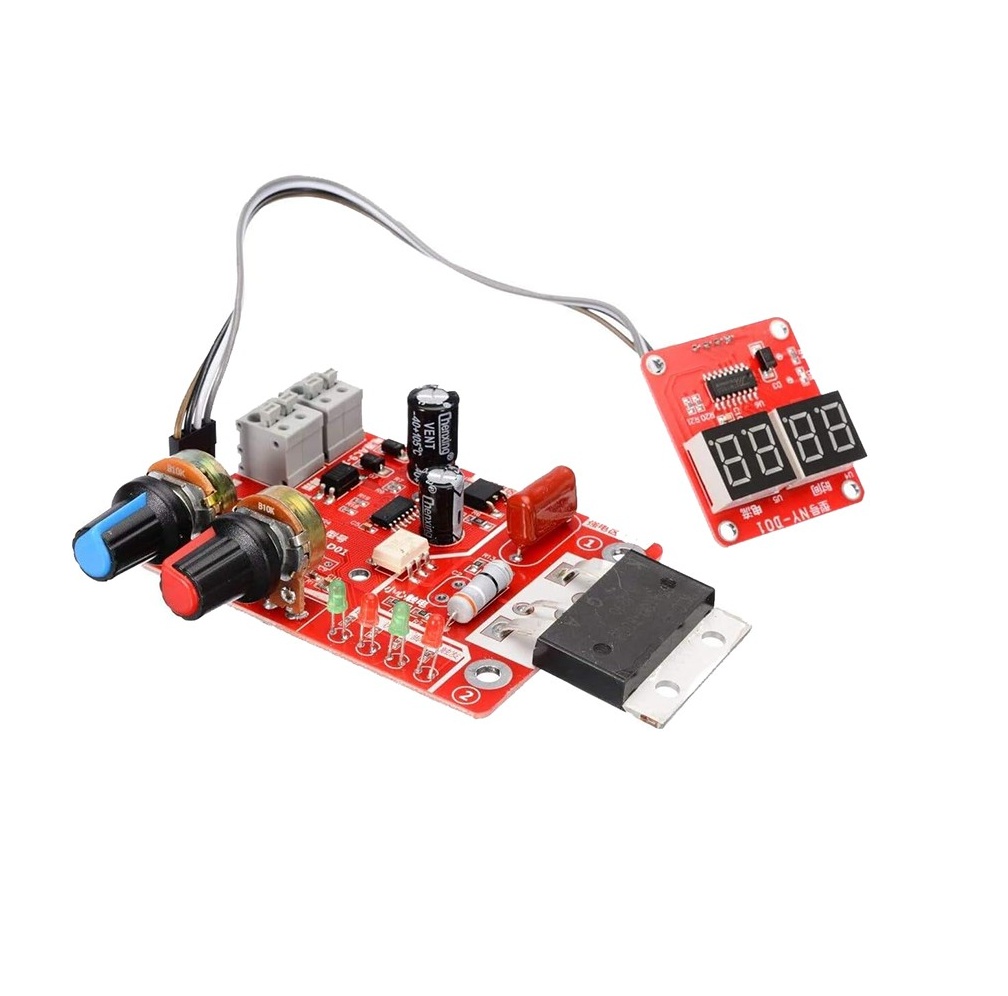

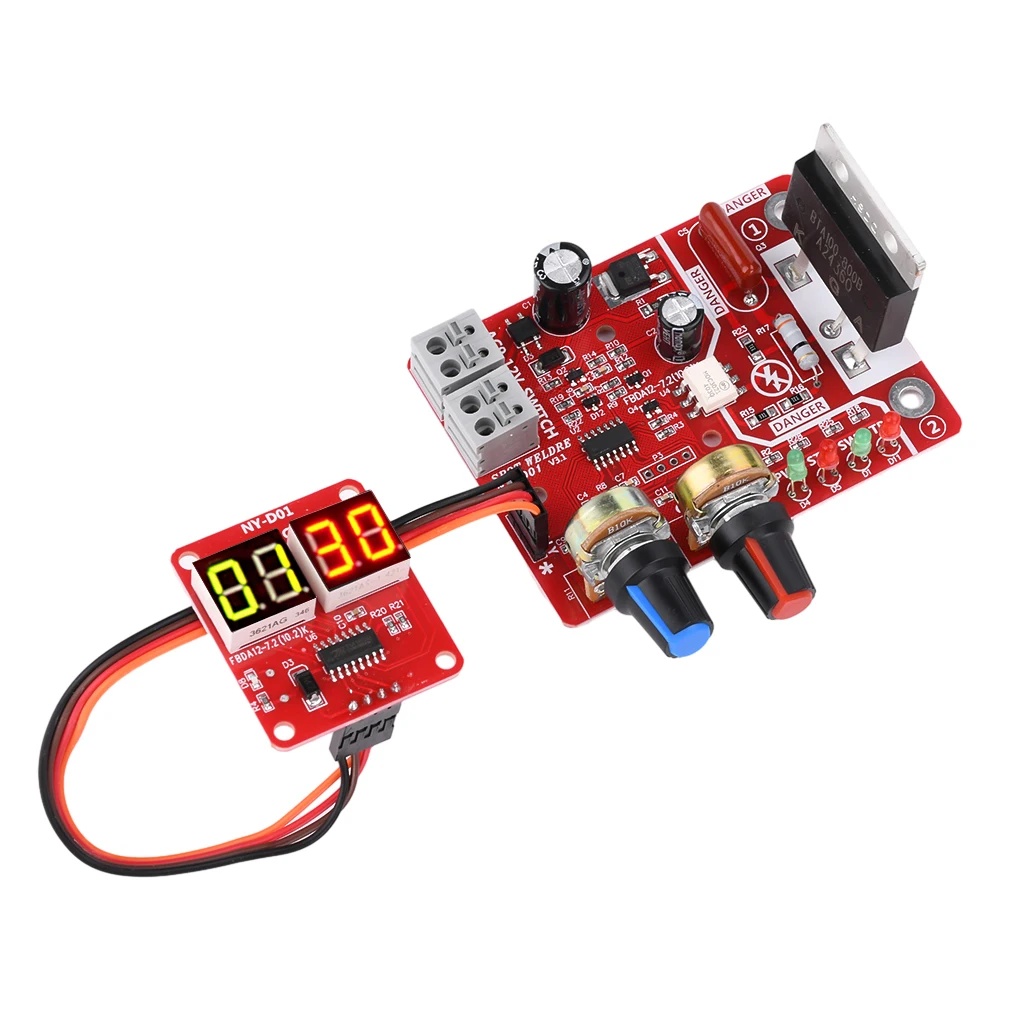

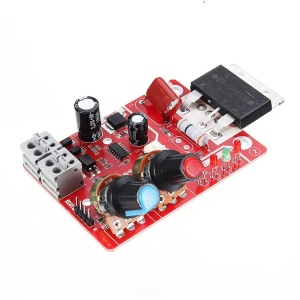

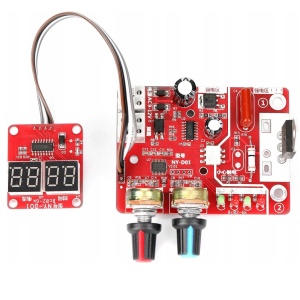

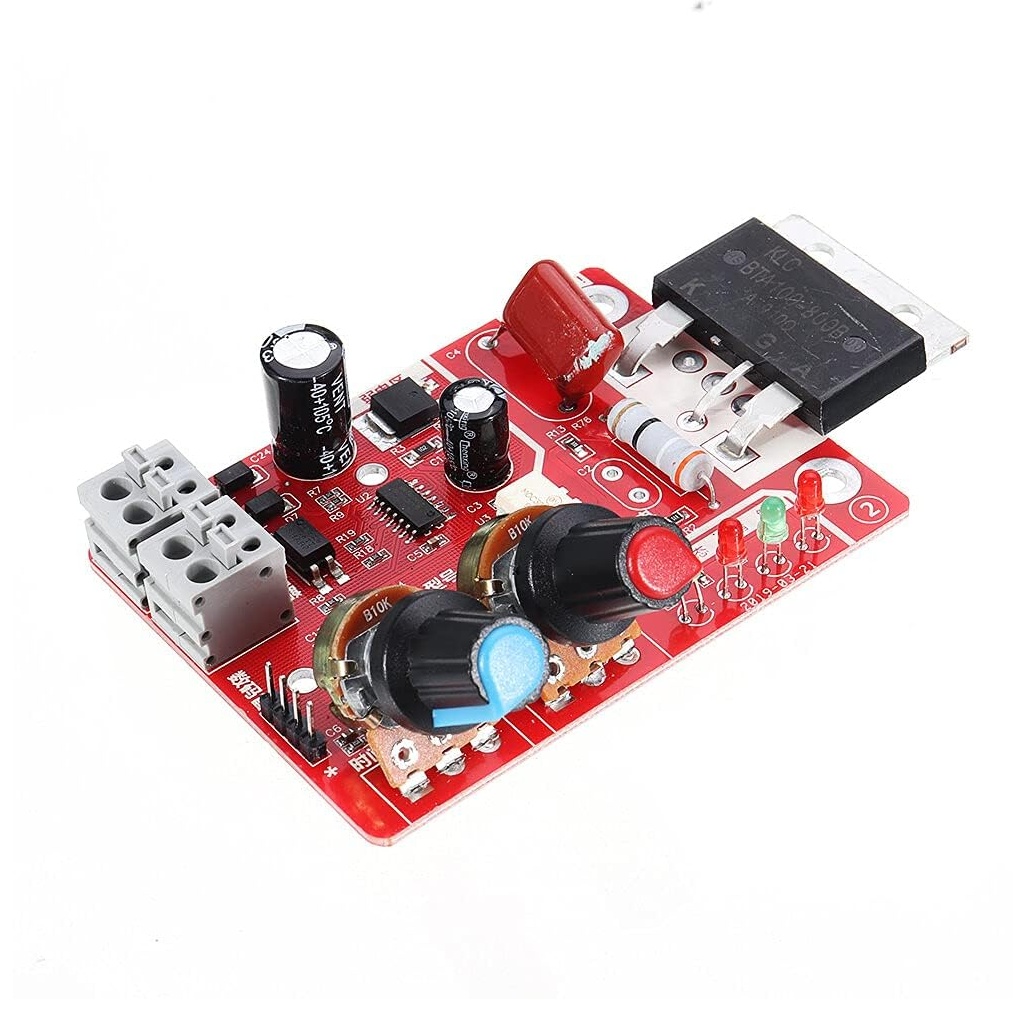

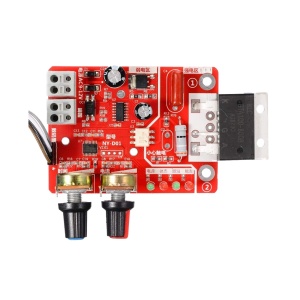

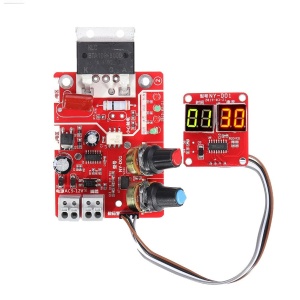

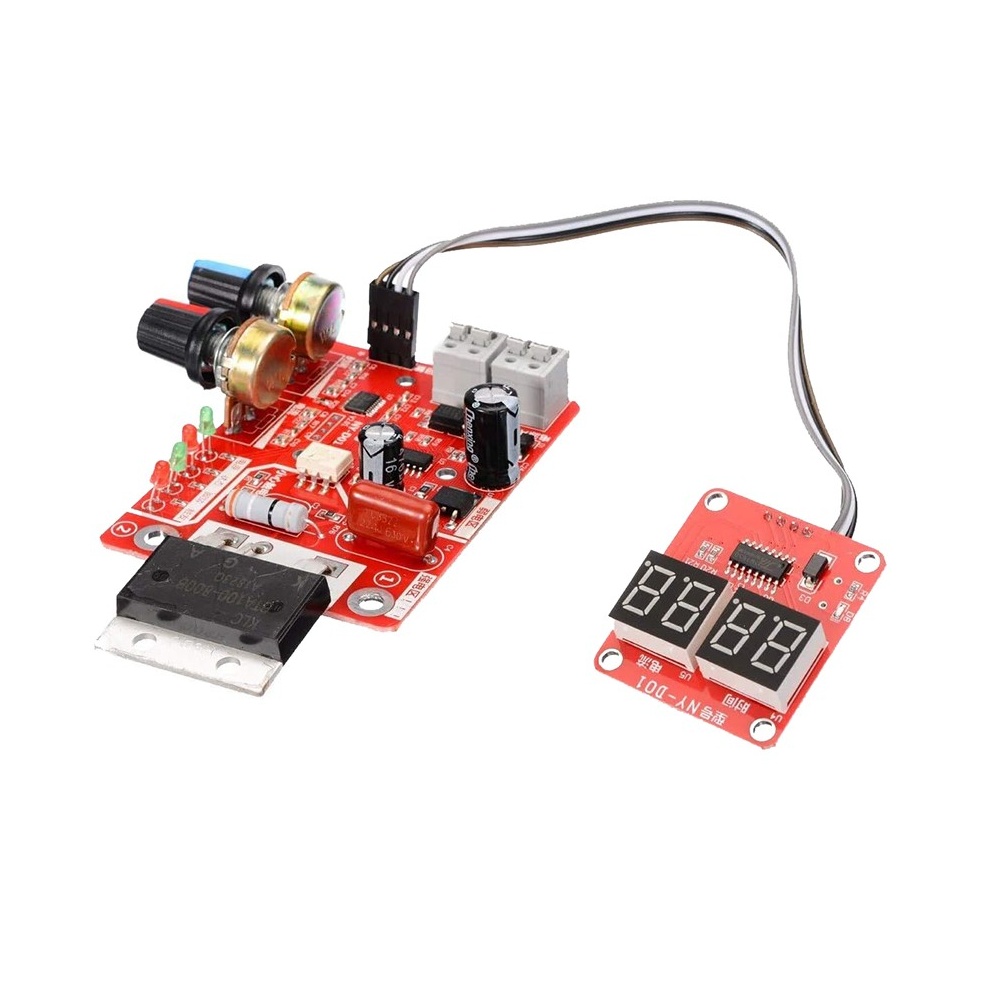

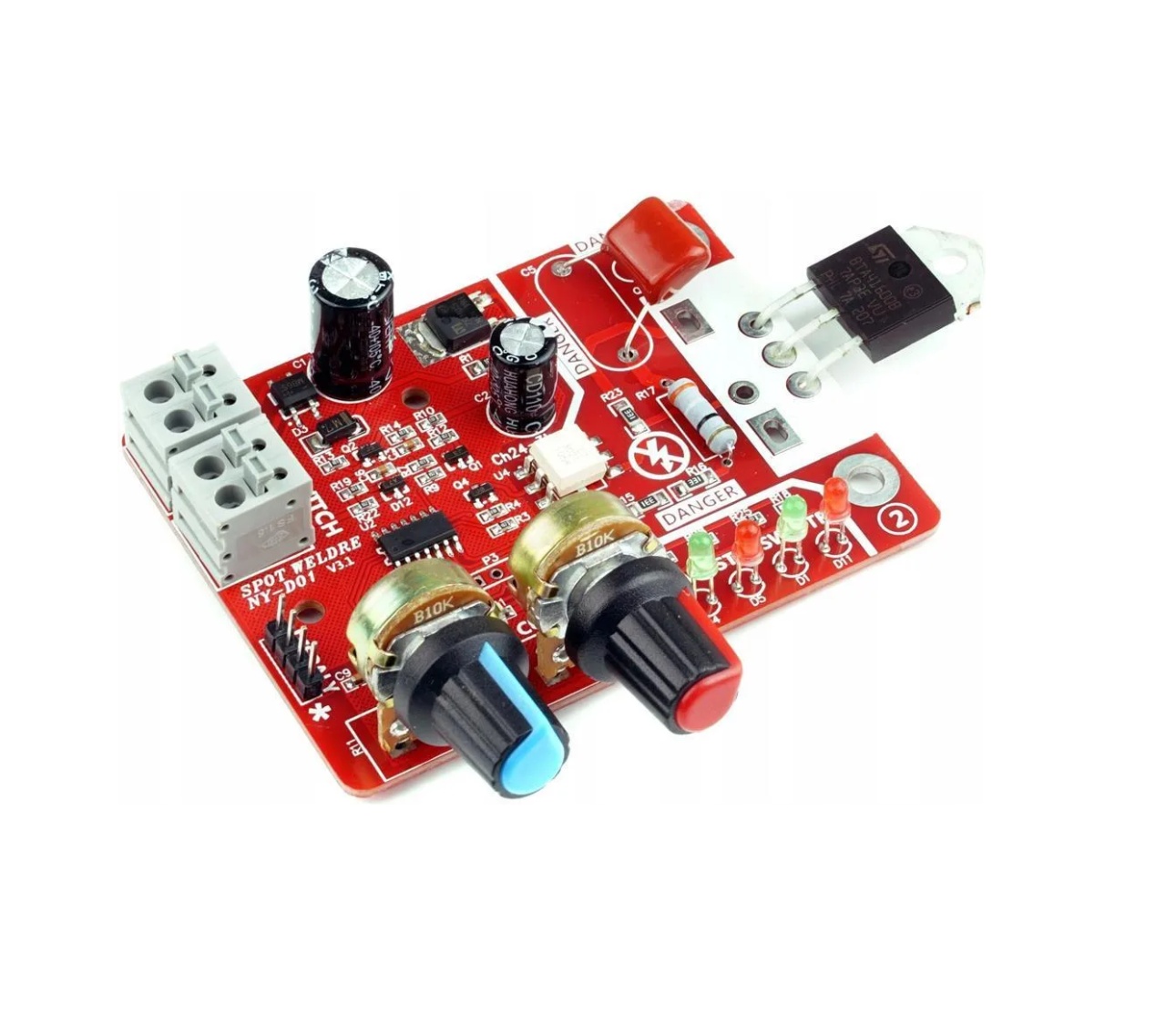

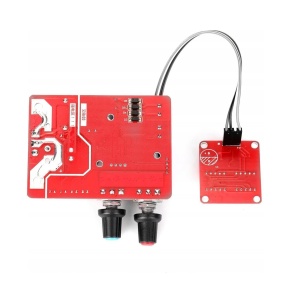

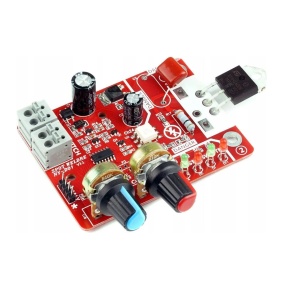

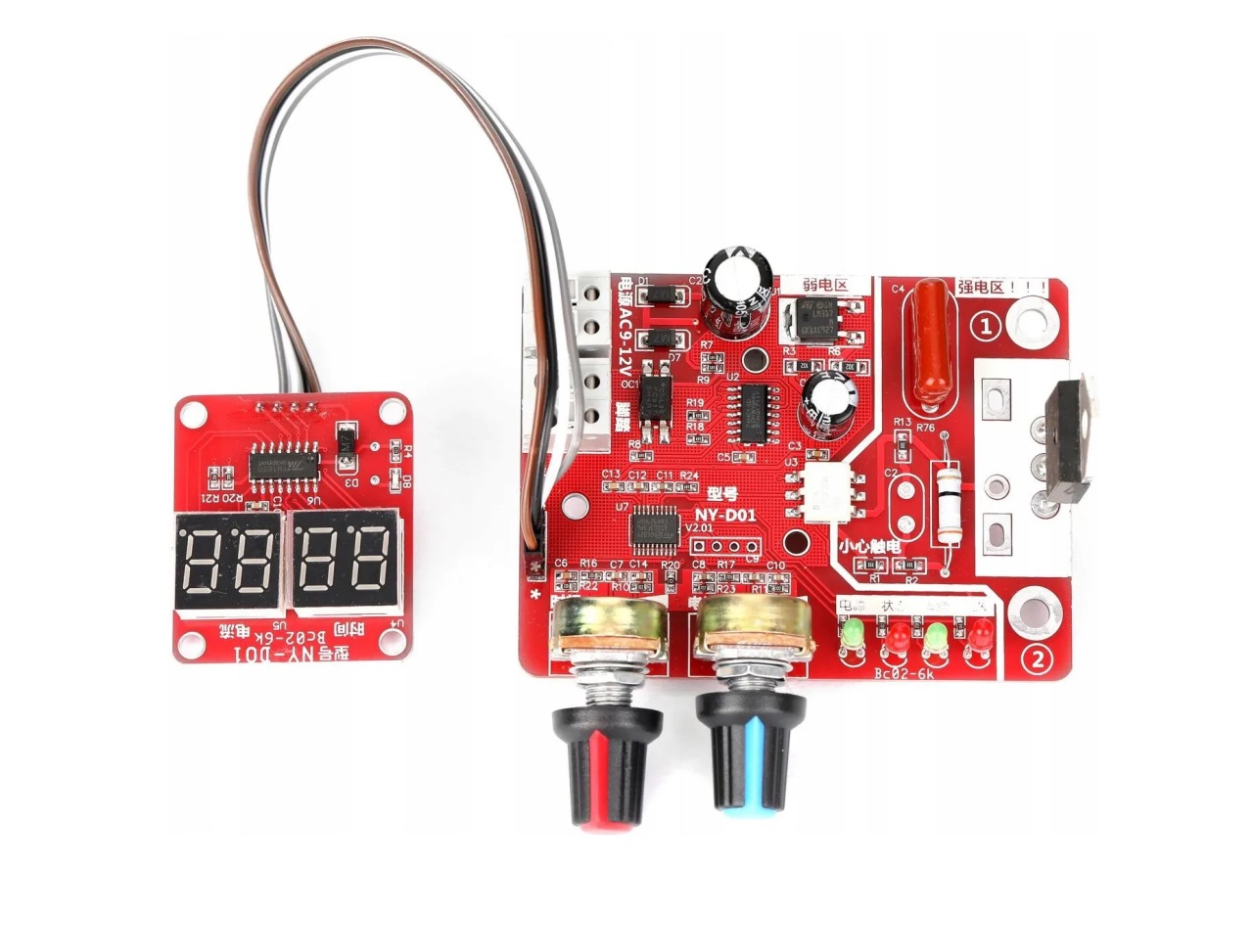

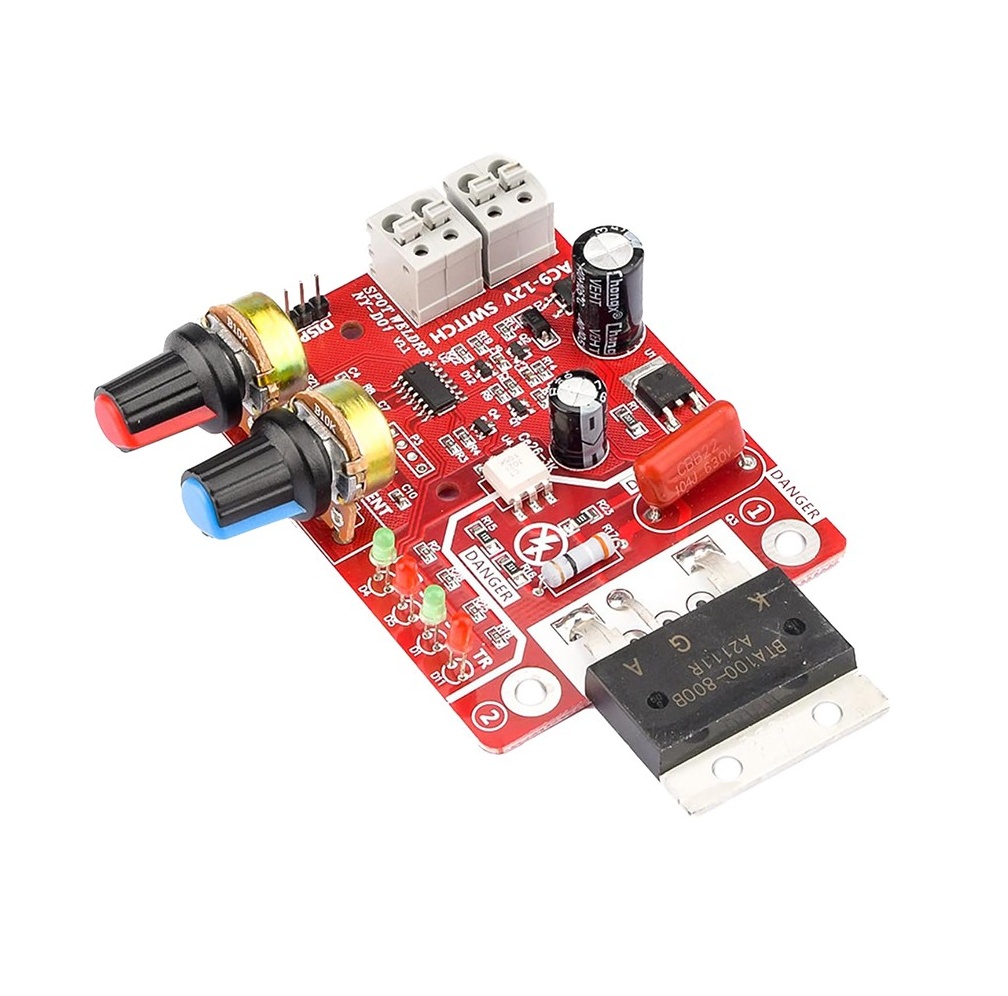

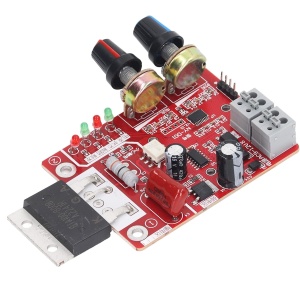

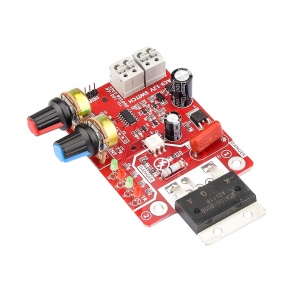

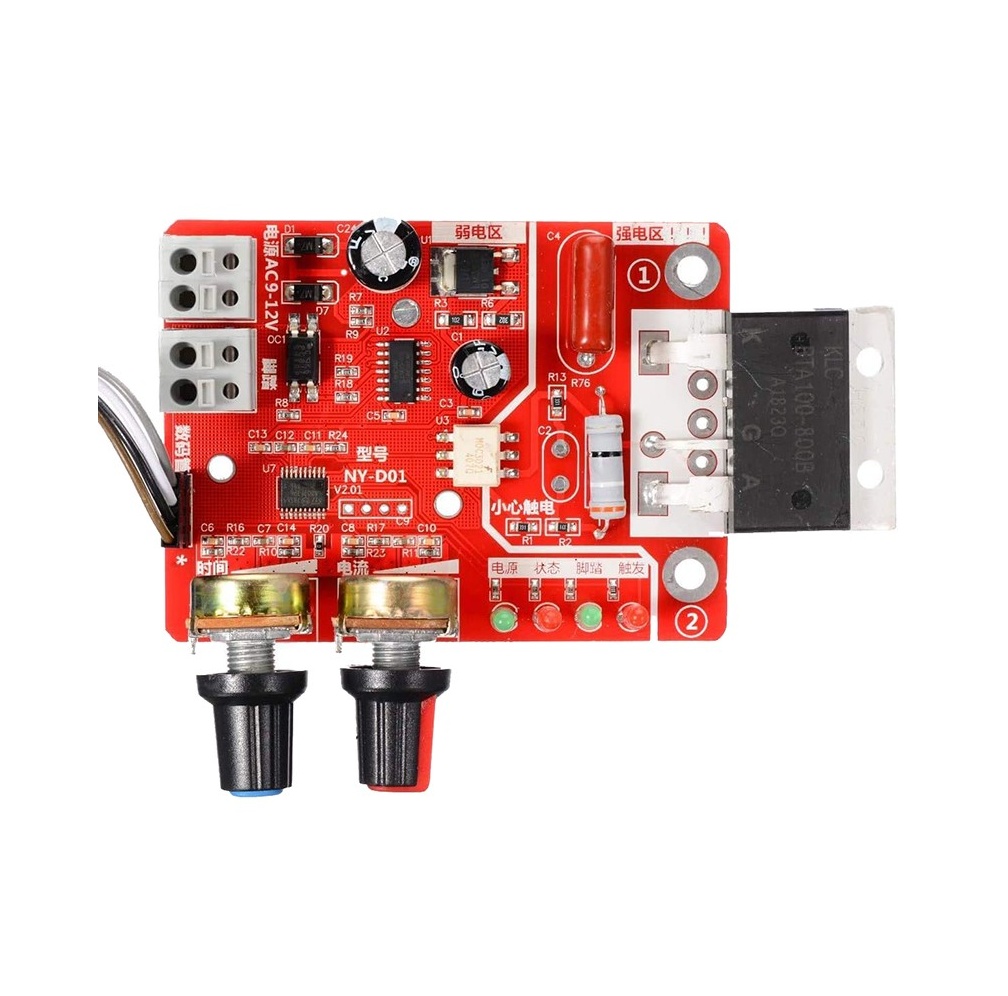

Kontrolna Ploča za Punkt Aparat 100A NY-D01 sa Displejem - za Tačkasto Zavarivanje Baterija

NY-D01 100A je visokokvalitetna digitalna kontrolna ploča specijalno razvijena za izradu i upravljanje DIY aparatima za tačkasto (punkt) zavarivanje, idealna za sklapanje i reparaciju litijumskih baterijskih paketa poput 18650. Srce ovog modula čini pouzdani STM8 industrijski mikrokontroler koji u kombinaciji sa optokaplerskom izolacijom odvaja slabu struju od jake, pružajući maksimalnu bezbednost tokom rada. Uređaj poseduje jasan dvostruki digitalni LED displej koji omogućava precizno, realno praćenje postavljenih parametara u svakom trenutku. Podešavanje vremena trajanja impulsa i jačine struje vrši se jednostavno i glatko pomoću dva visokoprecizna potenciometra na samoj ploči. Zahvaljujući ugrađenom naprednom kolu za detekciju prolaska kroz nulu, obezbeđeno je tačno i stabilno fazno pomeranje tiristora za besprekorne rezultate zavarivanja.

- Model: NY-D01 (100A verzija),

- Glavni procesor: Industrijski STM8 mikrokontroler,

- Maksimalna struja: 100A (podržava 100A SCR / tiristor),

- Radni napon (napajanje ploče): AC 9V - 12V,

- Podešavanje vremena (Time): 1–50 ciklusa (1 ciklus iznosi 20 ms),

- Podešavanje struje (Current): 30% – 99% intenziteta,

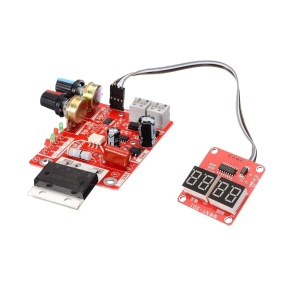

- Tip displeja: Dvostruki 3-cifreni LED ekran crvene boje,

- Bezbednost: Optokaplerska izolacija između visokonaponskog i niskonaponskog dela,

- Terminali: Brzi konektori bez vijaka za jednostavno povezivanje napajanja i nožnog prekidača (pedale),

- LED Indikatori: Integrisane lampice za napajanje, status rada, nožni prekidač i okidanje impulsa,

- Dimenzije: Glavna ploča cca 80 x 60 mm, panel sa displejem cca 40 x 35 mm.
