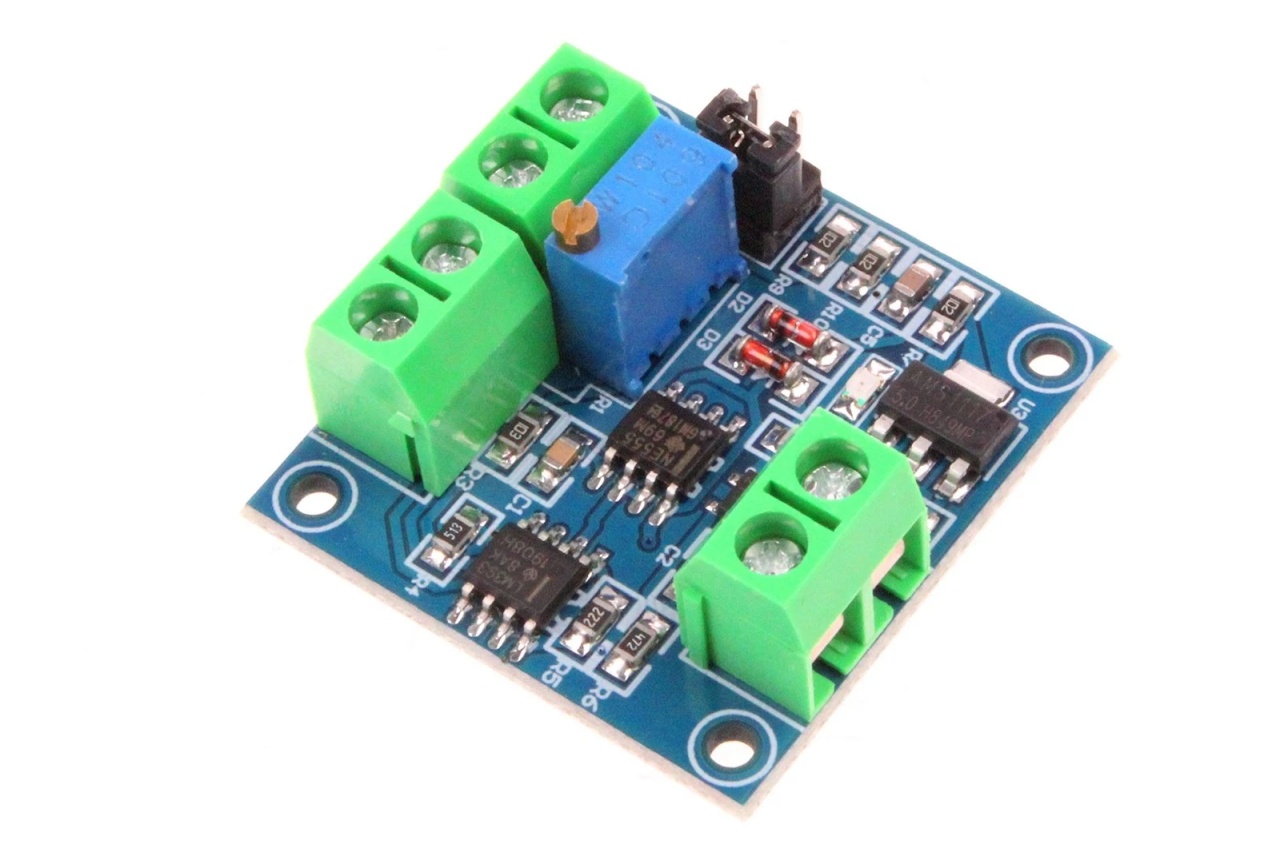

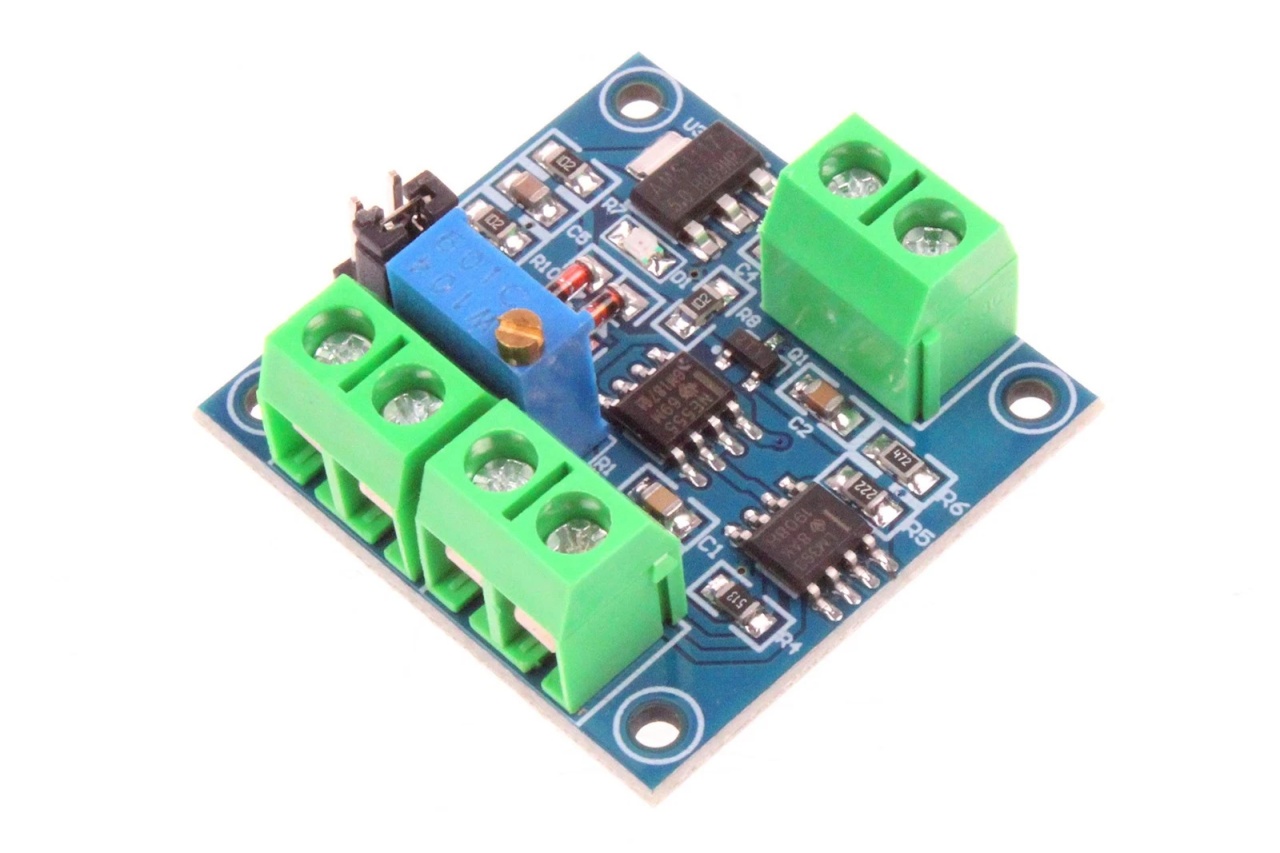

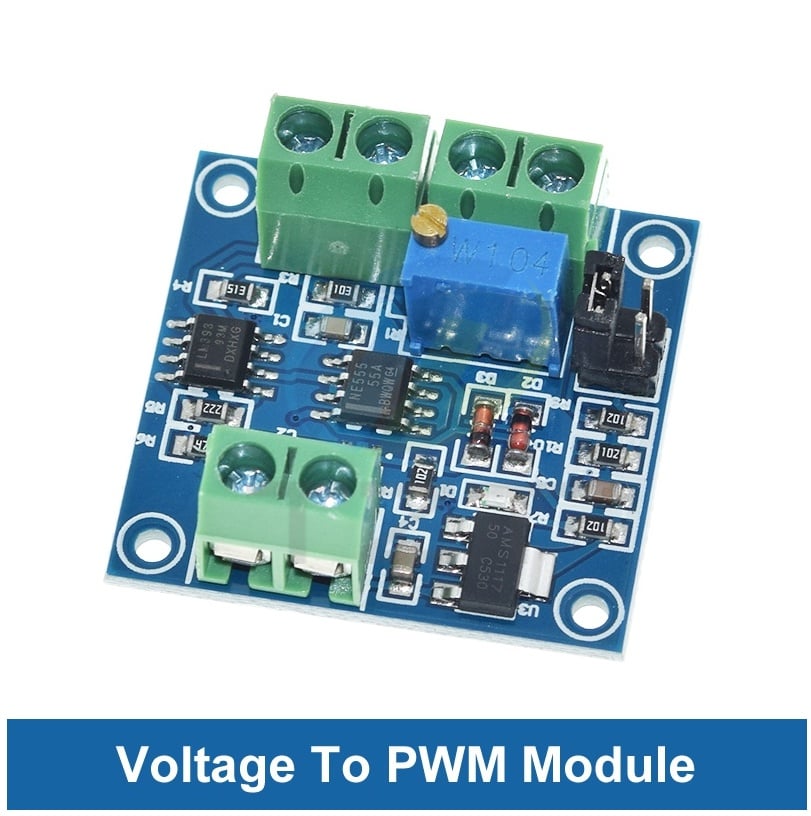

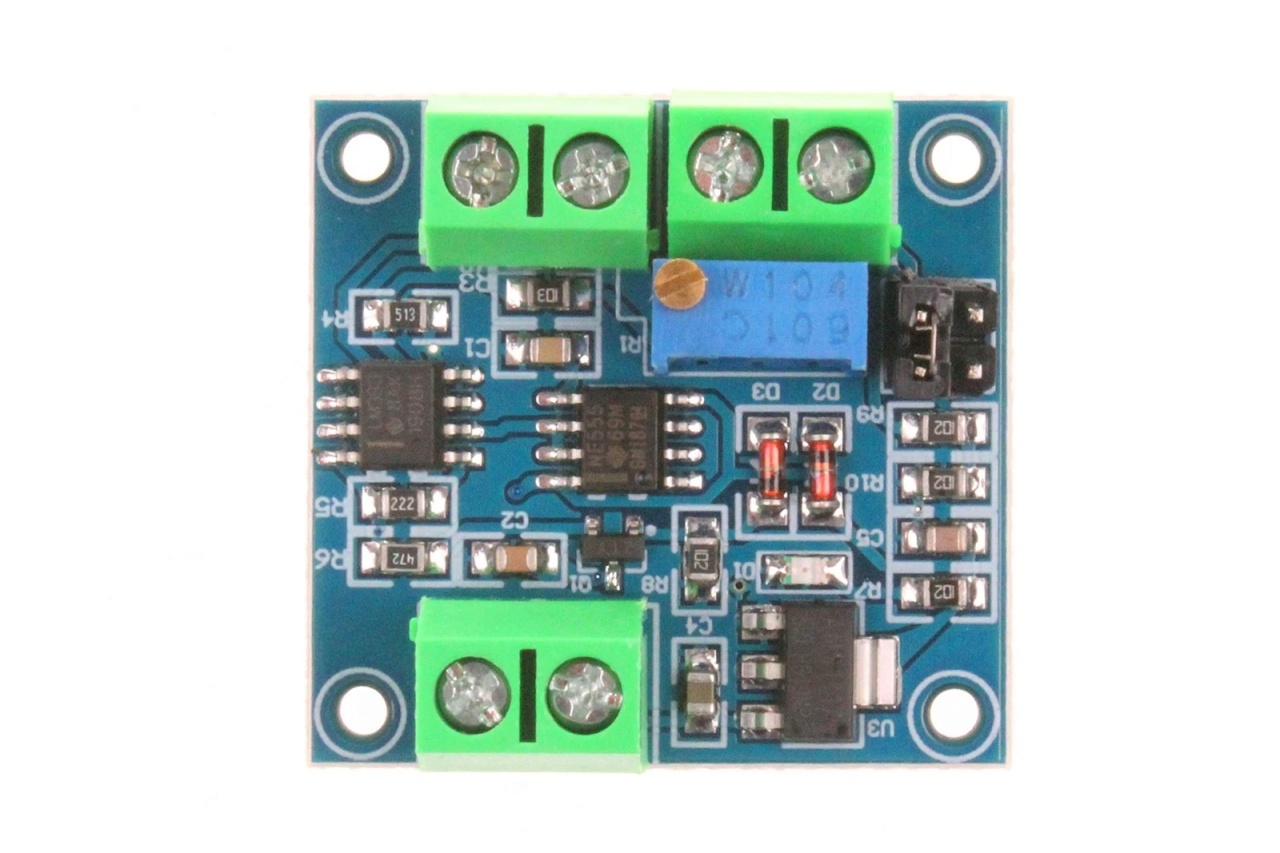

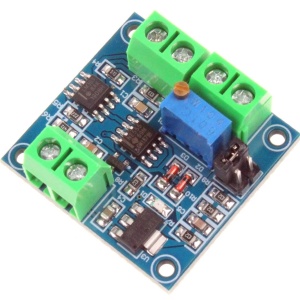

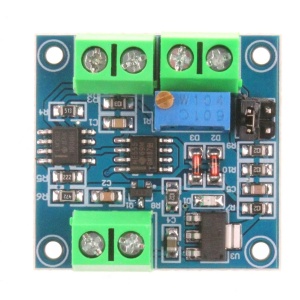

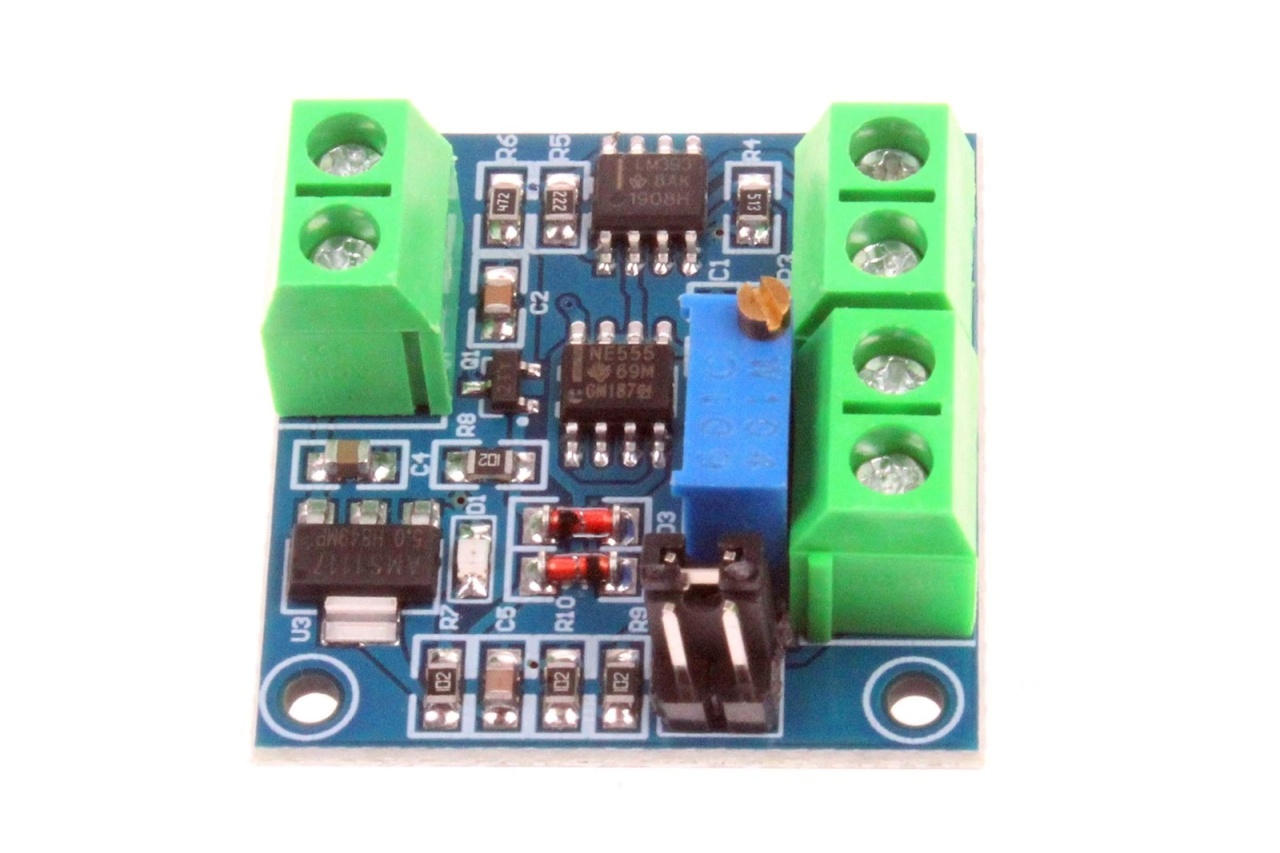

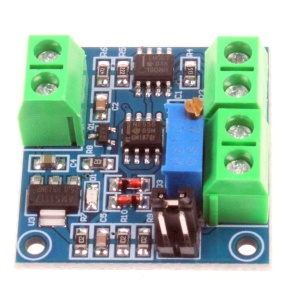

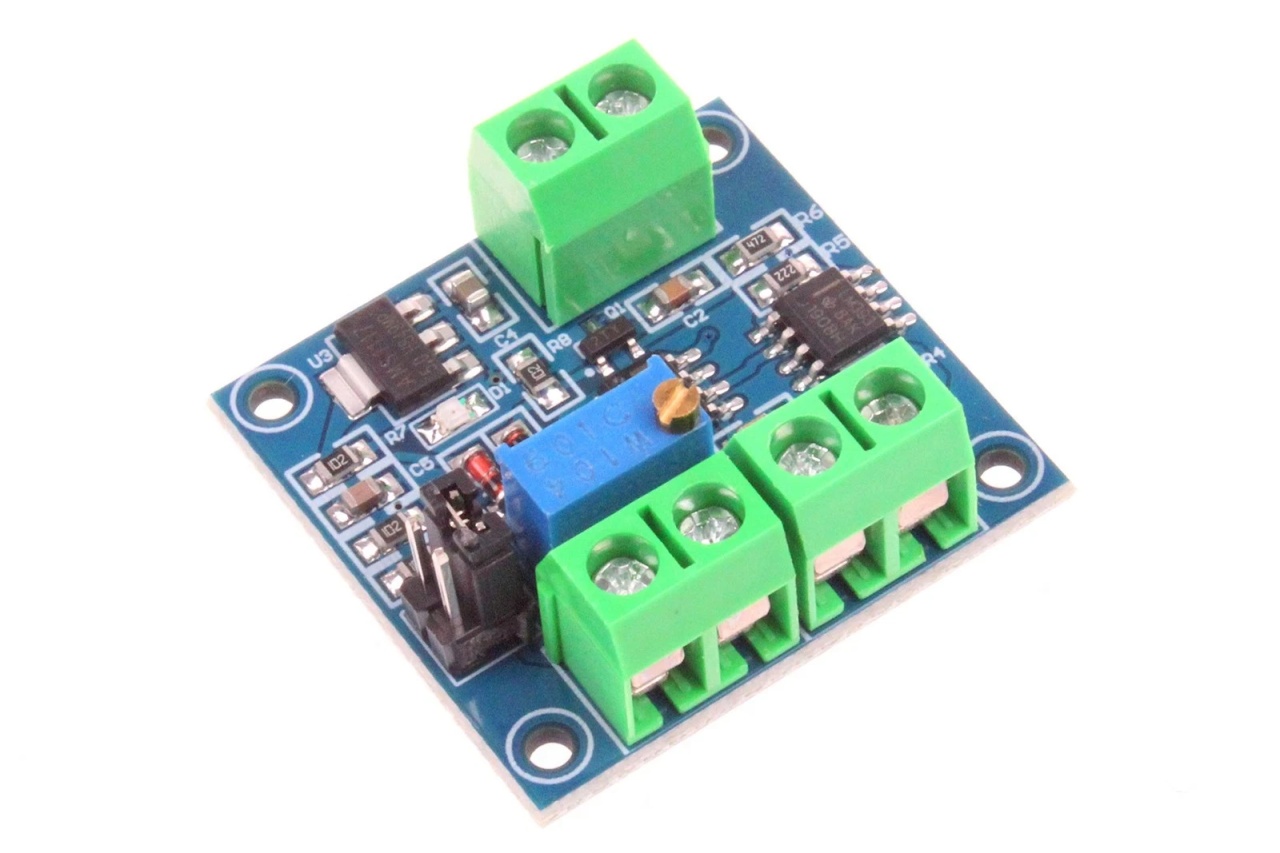

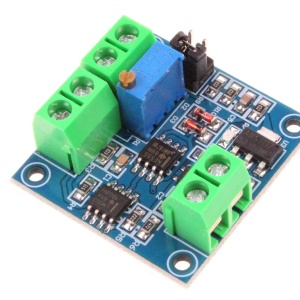

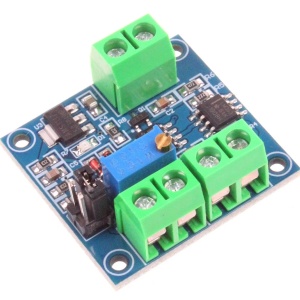

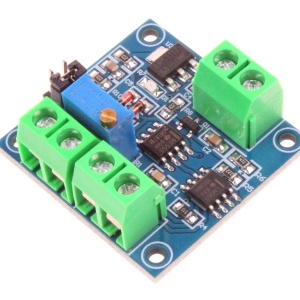

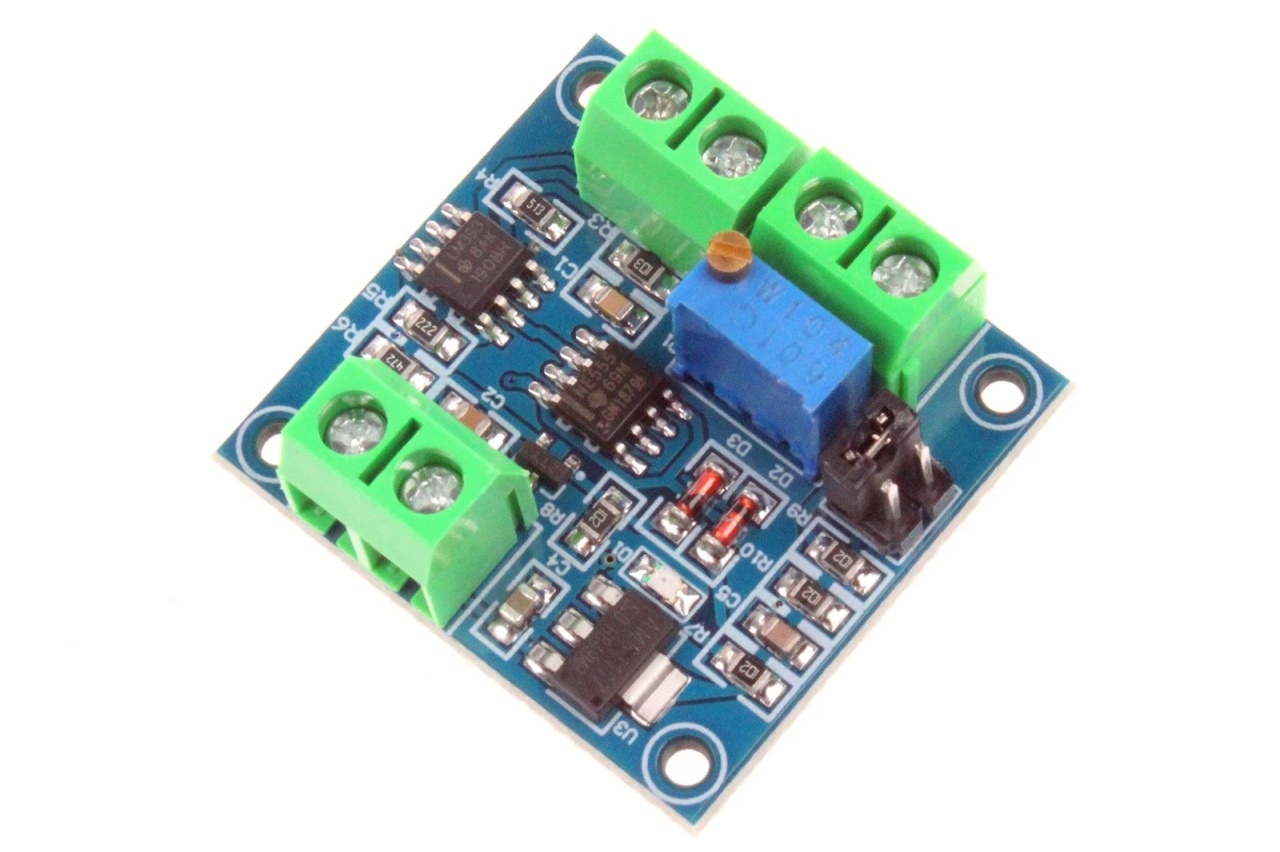

Konvertor Analognog Napona 0-5V/0-10V na PWM Signal (0-100%) - za PLC i Arduino

Ovaj visokokvalitetni elektronski modul omogućava brzu i preciznu konverziju analognog naponskog signala u pulsno-širinski modulisani (PWM) izlazni signal. Dizajniran je prvenstveno za industrijsku automatizaciju i DIY projekte, gde uspešno premosti komunikaciju između upravljačkih uređaja (poput PLC-a ili mikrokontrolera) i izvršnih komponenti. Promenom ulaznog napona u opsegu od 0–5V ili 0–10V, modul linearno prilagođava faktor ispune (Duty Cycle) izlaznog signala od 0% do 100%. Zahvaljujući ugrađenom preciznom višeobrtnom trimer potenciometru, korisnici mogu lako kalibrisati i fino podesiti parametre konverzije prema specifičnim potrebama sistema. Izuzetno je kompaktan, pouzdan i jednostavan za montažu, što ga čini idealnim rešenjem za sisteme kontrole brzine motora i napredno dimovanje LED rasvete.

- Radni napon modula (VCC): DC 5V – 12V (za napajanje same elektronike na ploči),

- Ulazni signal (Analogni napon): 0–5V DC ili 0–10V DC (izbor režima putem džampera na poleđini),

- Izlazni signal (PWM): Pulsno-širinska modulacija sa amplitudom napona od 5V,

- Opseg konverzije izlaza: Od 0% do 100% Duty Cycle (faktor ispune),

- Frekvencija PWM izlaza: Visoka frekvencija od oko 50 KHz za stabilan rad motora i rad svetla bez treperenja,

- Tolerancija konverzije: Visoka preciznost sa niskom stopom greške od svega 1% do 3%,

- Ugrađeni tajmer krug: Integrisani čip NE555 zadužen za stabilno generisanje PWM talasnog oblika,

- Ugrađeni stabilizator napona: Čip AMS1117 koji štiti modul od strujnih oscilacija i obezbeđuje dugotrajnost,

- Tip povezivanja: Kvalitetni terminalni blokovi sa vijcima (kleme) za lak prihvat žica bez lemljenja,

- Oznake klemama za napajanje: VCC i GND za radno napajanje samog modula,

- Oznake klemama za ulaz: VIN i GND za dovođenje kontrolnog analognog napona (0-10V),

- Oznake klemama za izlaz: PWM i GND za odvođenje modulisanog signala ka potrošaču ili drajveru,

- Radna temperatura okruženja: Širok raspon od -25°C do +85°C pogodan za industrijske uslove,

- Dimenzije štampane pločice: Veoma kompaktne dimenzije od približno 33 mm x 31 mm,

- Montaža uređaja: Poseduje 4 fabričke rupe na uglovima za lako fiksiranje vijcima unutar kućišta.
