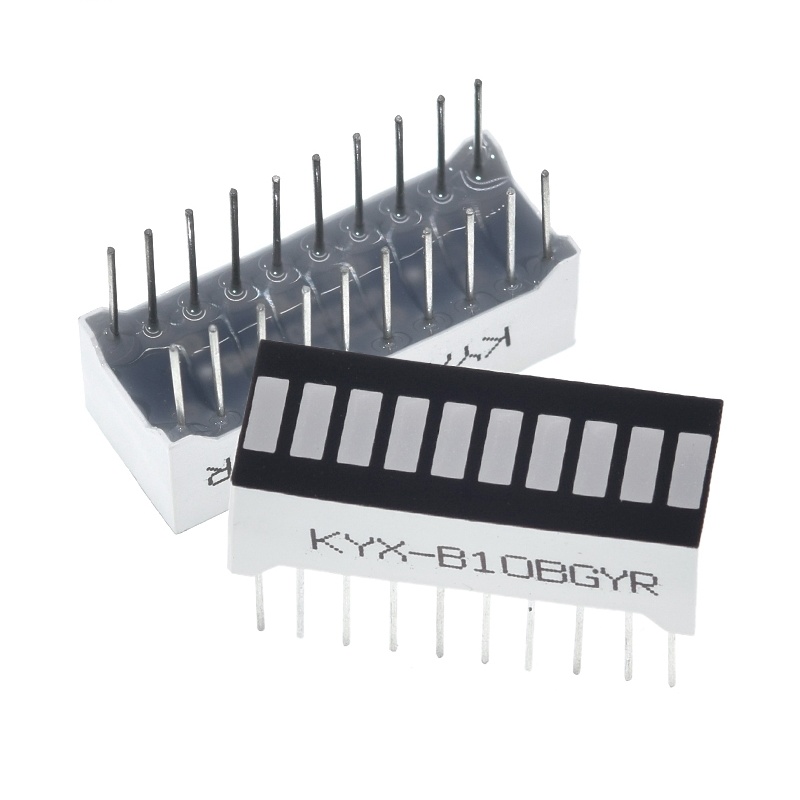

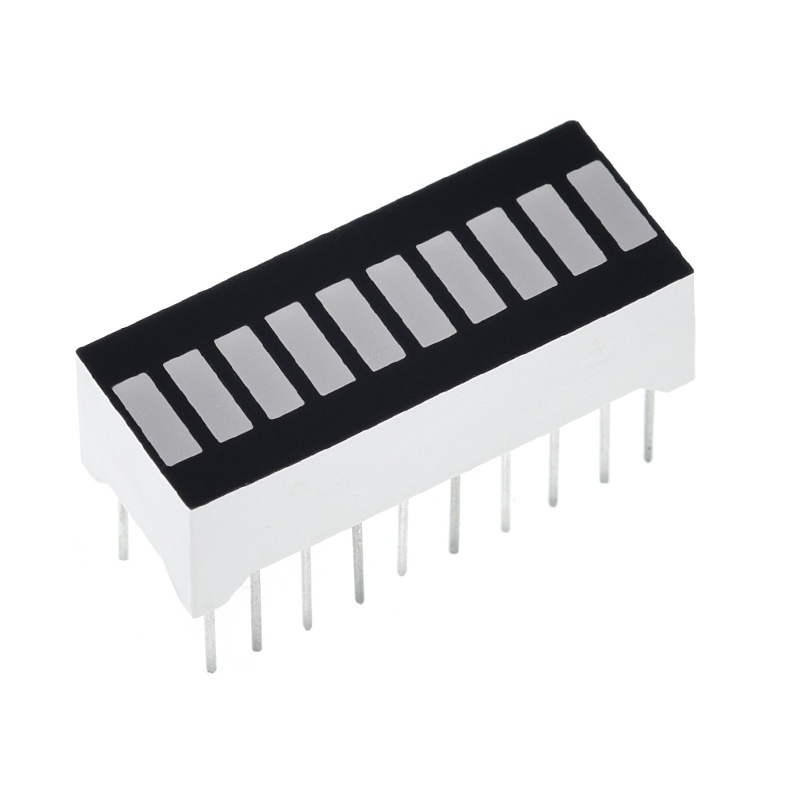

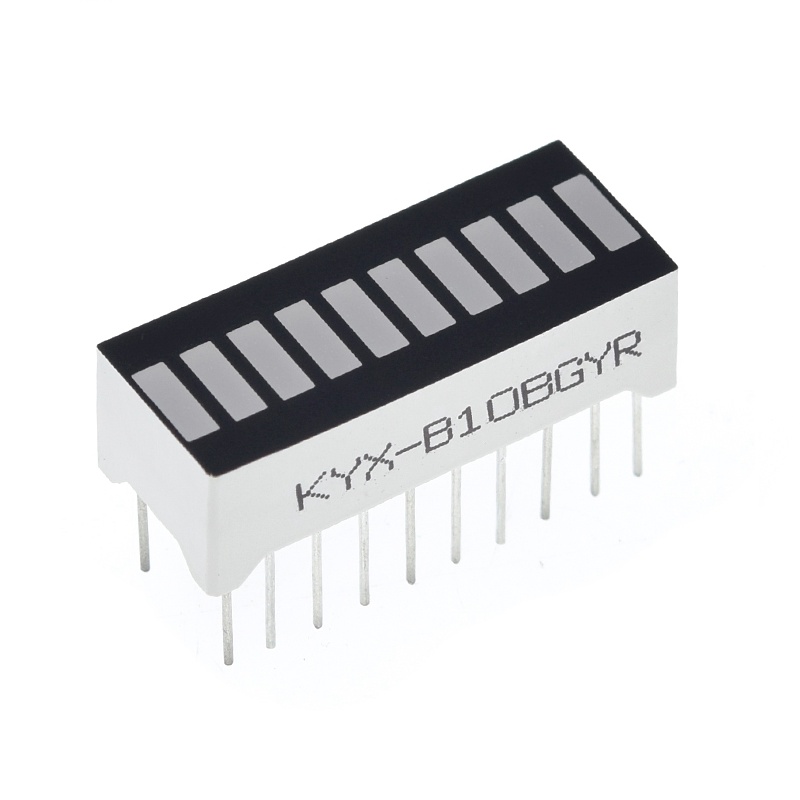

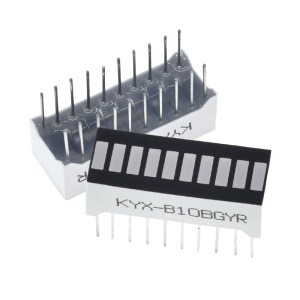

LED bargraf displej 10 segmenata višebojni - Linijski indikator nivoa (KYX-B10BGYR)

Opis

Ova višebojna LED linijska skala (bargraf) sa 10 segmenata predstavlja idealno rešenje za jasnu vizuelnu reprezentaciju različitih vrednosti u vašim elektronskim projektima. Modul sadrži pažljivo kombinovane LED diode visokog sjaja u četiri boje: 1 plavu, 4 zelene, 3 žute i 2 crvene, što omogućava intuitivno praćenje nivoa od bezbednog do kritičnog statusa. Zbog svog kompaktnog dizajna i standardnog DIP pakovanja, izuzetno se lako montira na eksperimentalne pločice (protoboard) kao i na štampane ploče (PCB). Najčešće se koristi za vizuelni prikaz nivoa napunjenosti baterija, jačine audio signala (VU metar) ili praćenje vrednosti sa različitih senzora. Odličan je izbor kako za profesionalne uređaje, tako i za DIY projekte sa Arduino, Raspberry Pi ili ESP platformama.

- Model: KYX-B10BGYR,

- Broj segmenata: 10 nezavisnih LED elemenata,

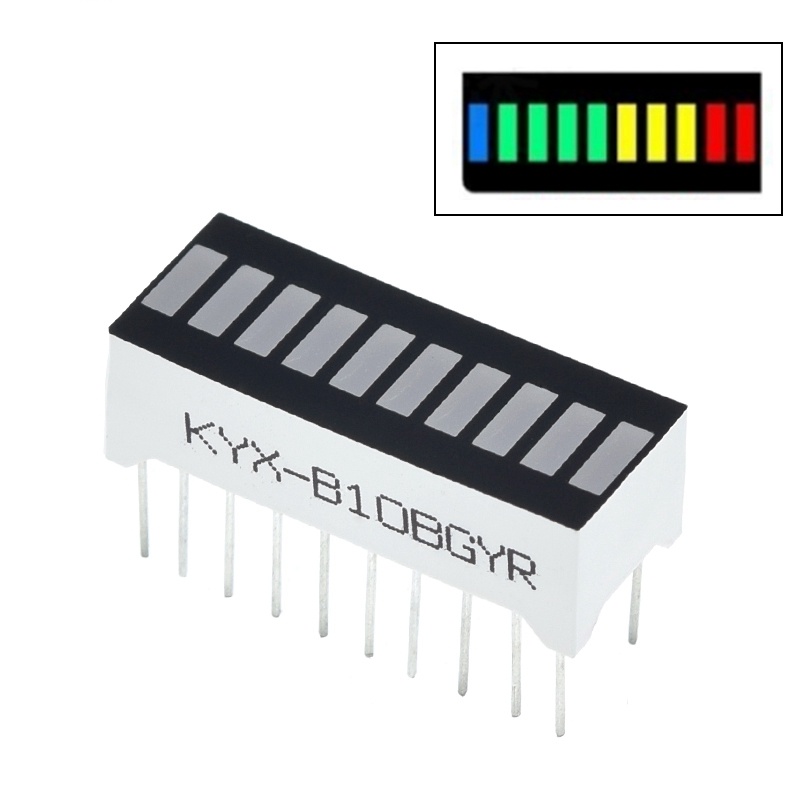

- Raspored boja (sleva nadesno): 1 x Plava (Blue), 4 x Zelena (Green), 3 x Žuta (Yellow), 2 x Crvena (Red),

- Tip kućišta / Pakovanje: DIP-20 (Through-hole / kroz rupu),

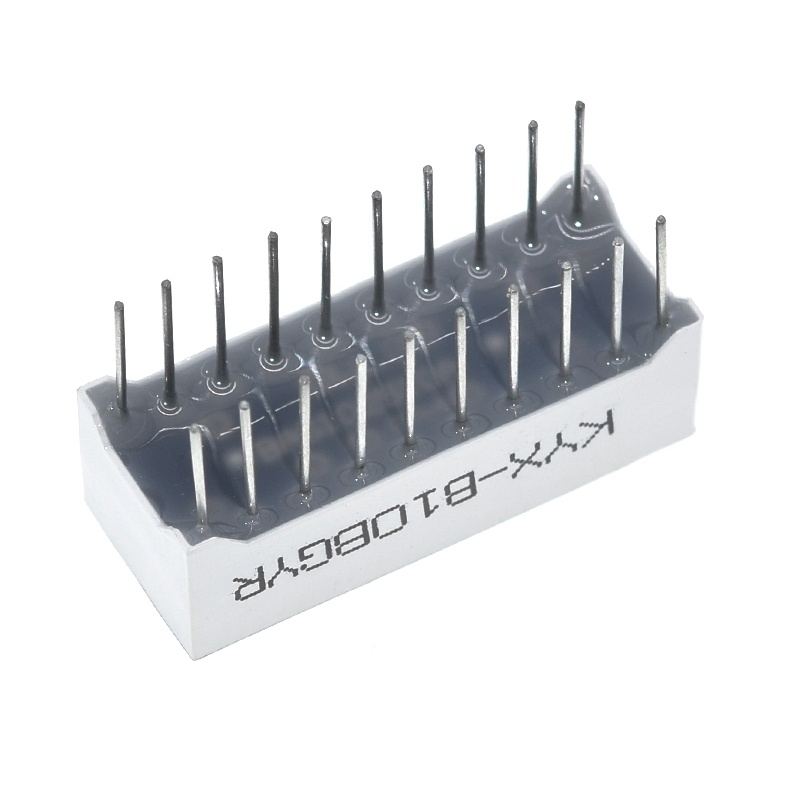

- Broj pinova: 20 pinova (10 anoda i 10 katoda za nezavisnu kontrolu svakog segmenta),

- Standardni raster (razmak pinova): 2.54 mm (pogodno za breadboard i standardne PCB),

- Tip displeja: Linearni grafički indikator (Bargraph),

- Potrošnja struje: Ekstremno niska potrošnja po segmentu (tipično oko 15-20 mA),

- Karakteristike svetlosti: Visok intenzitet sjaja sa ujednačenom osvetljenošću svih segmenata,

- Kompatibilnost: Direktno povezivanje sa mikrokontrolerima uz odgovarajuće strujno-ograničavajuće otpornike,

- Primena: VU metri, indikatori nivoa tečnosti, testeri baterija, industrijski kontrolni paneli.
