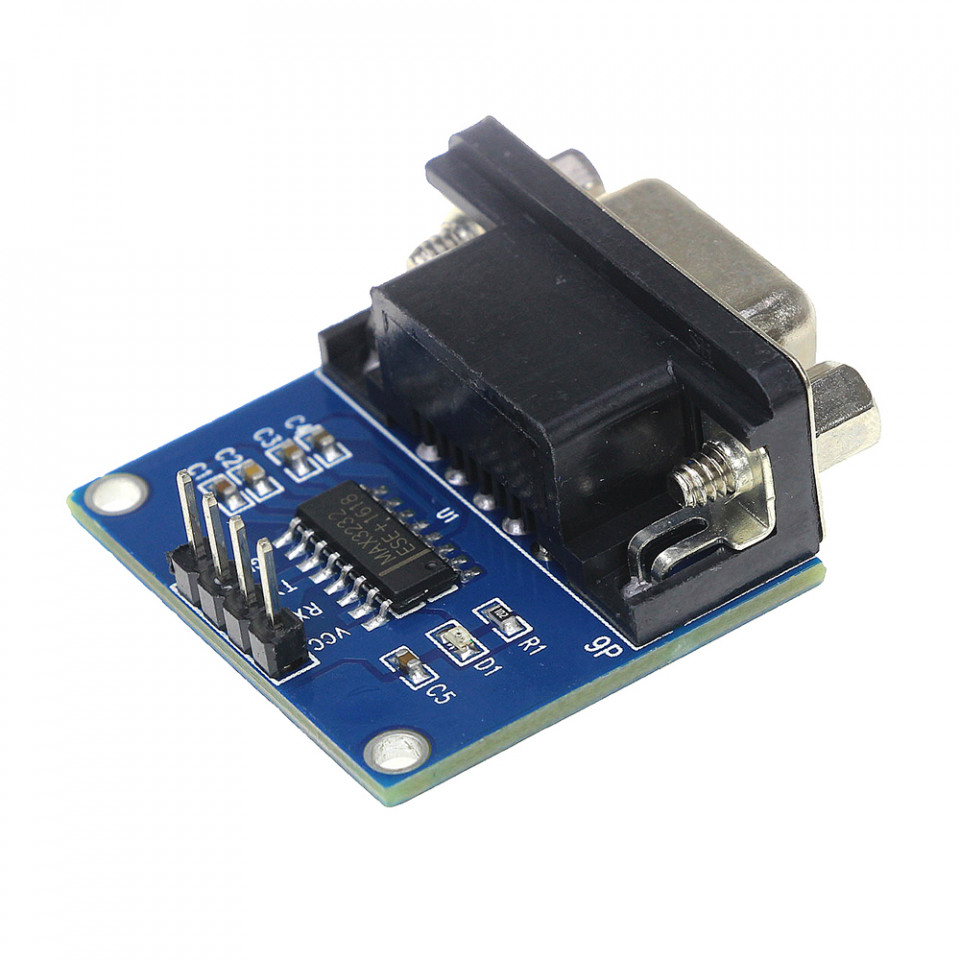

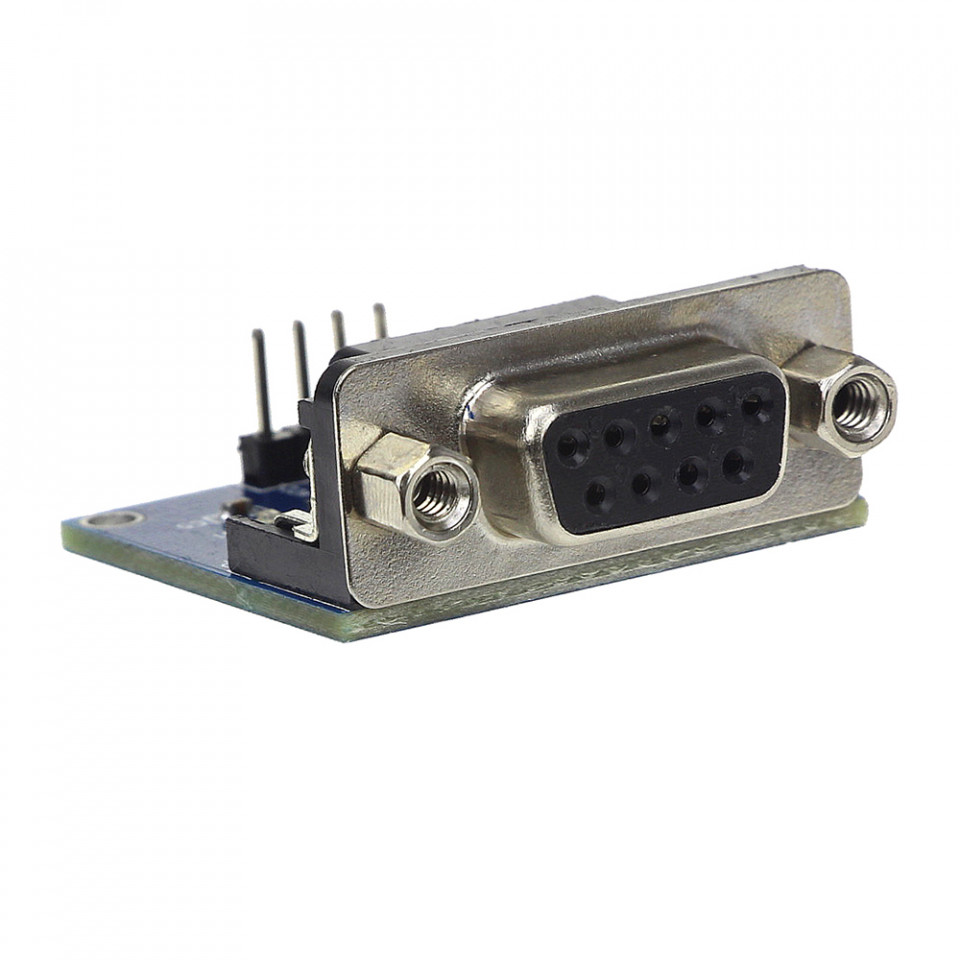

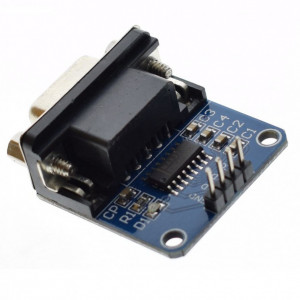

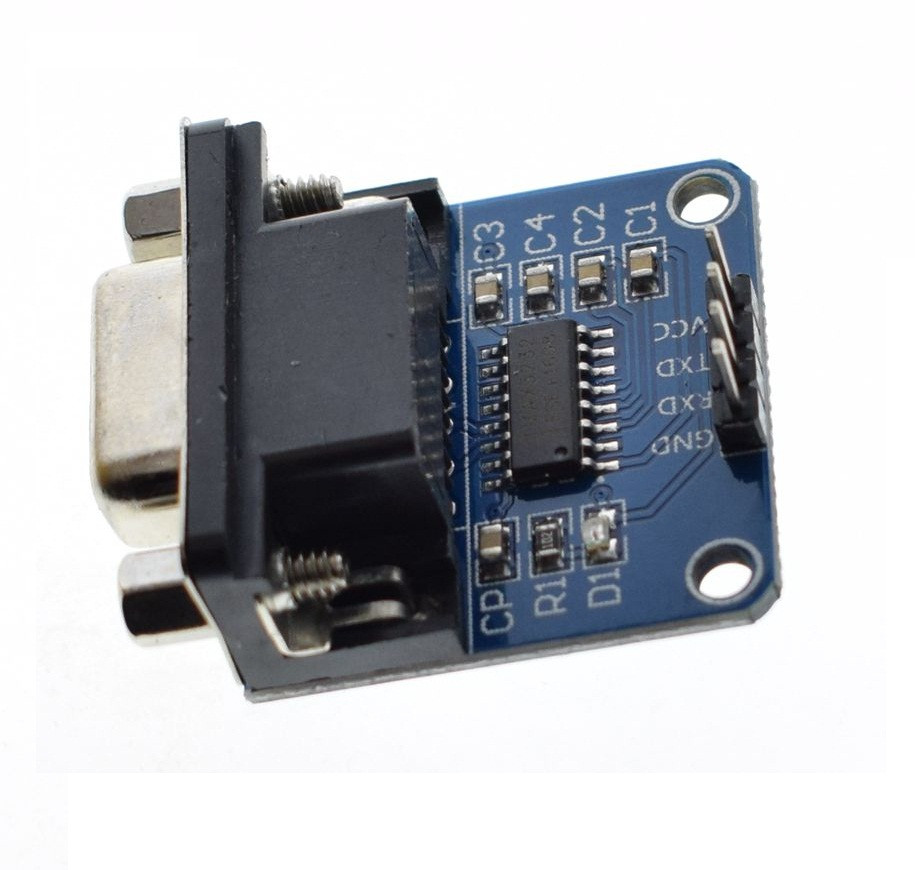

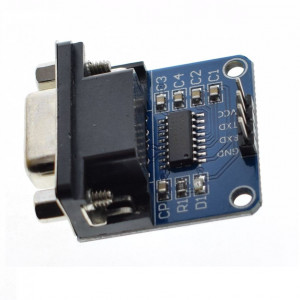

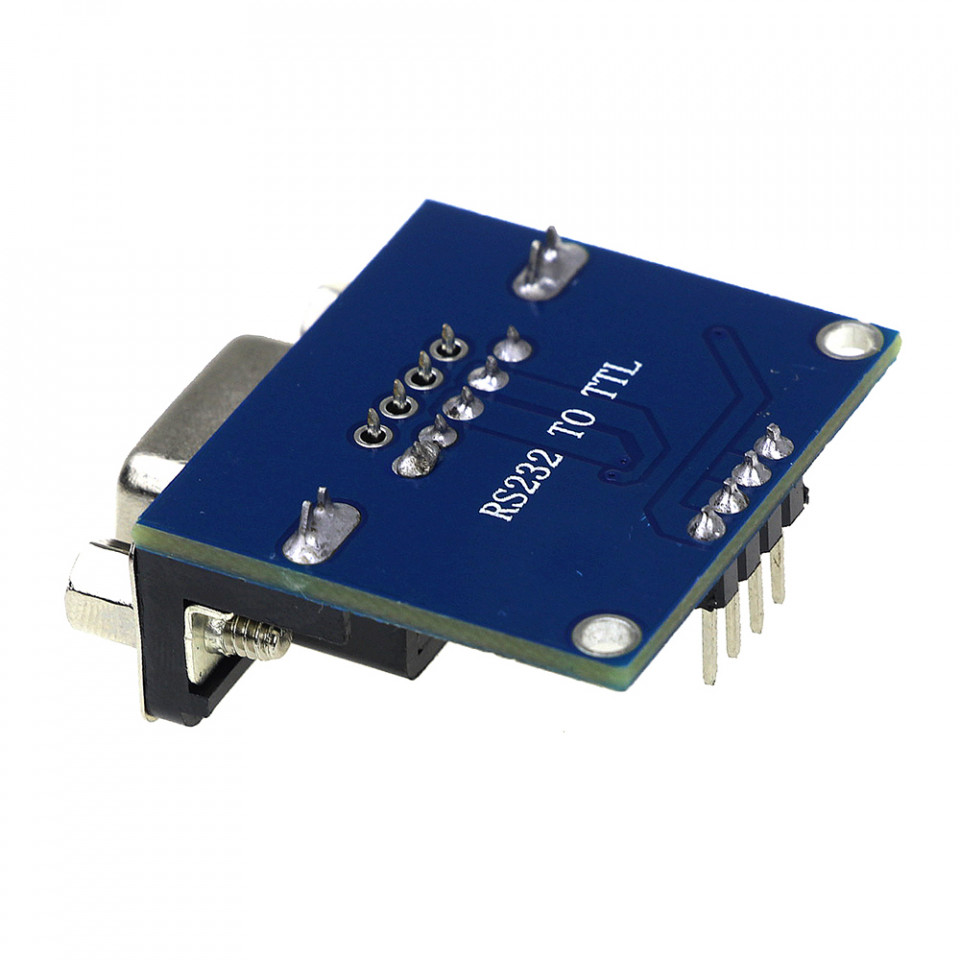

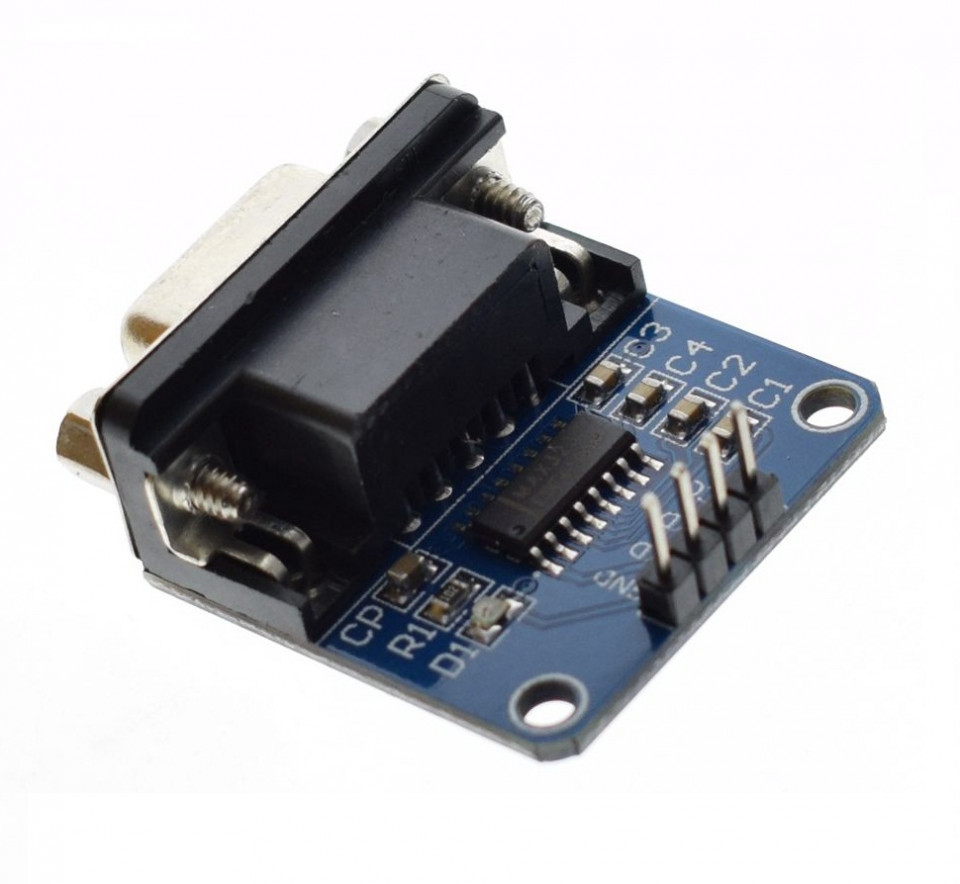

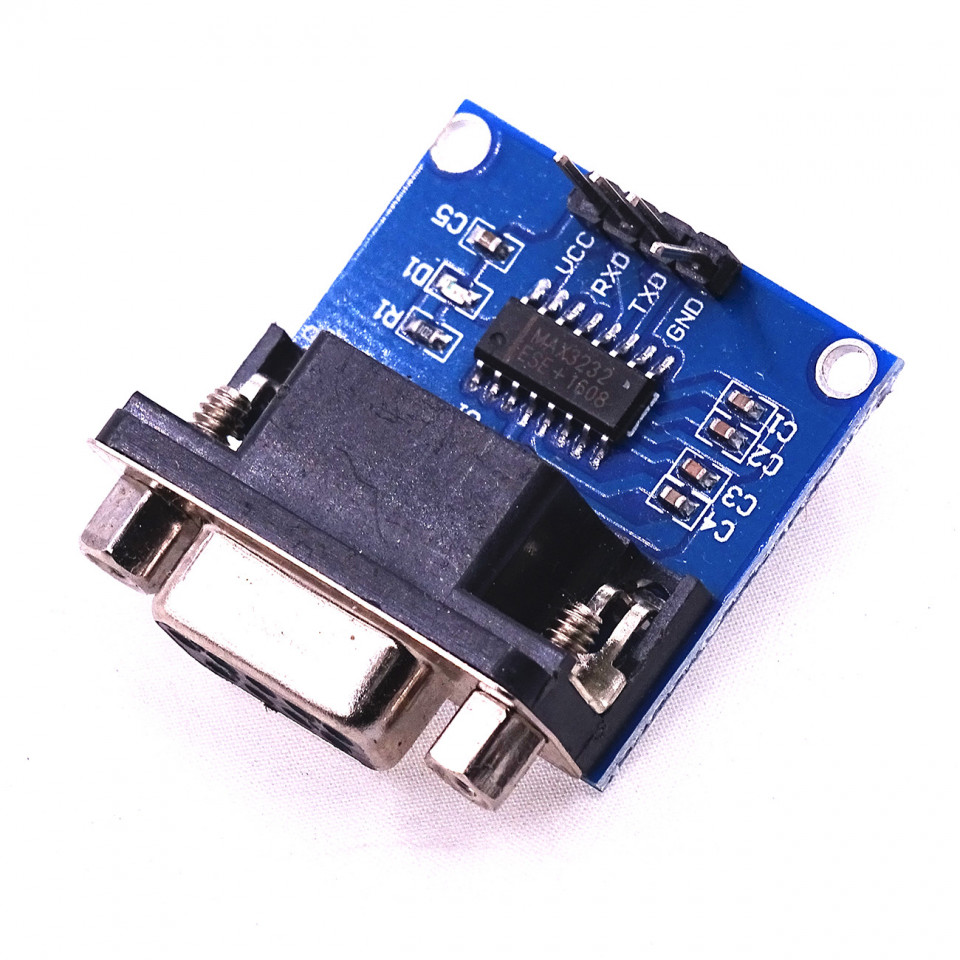

MAX3232 RS232 na TTL Serijski Konverter Modul DB9 Ženski za Arduino/Raspberry Pi
Opis
Ovaj konverterski modul baziran na MAX3232 čipu omogućava pouzdanu dvosmernu komunikaciju između uređaja sa RS232 portom i mikrokontrolera koji koriste TTL logiku. Idealan je za povezivanje Arduina, Raspberry Pi-ja ili drugih razvojnih sistema sa starijim računarima, industrijskom opremom ili mernim instrumentima. Zahvaljujući širokom opsegu radnog napona, modul je potpuno kompatibilan sa sistemima od 3.3V i 5V. Kompaktan dizajn sa integrisanim ženskim DB9 konektorom omogućava direktno povezivanje bez potrebe za dodatnim kablovima, što ga čini savršenim za programiranje, dijagnostiku i održavanje sistema.
- Glavni čip: MAX3232 (napredniji i stabilniji od starijeg MAX232),
- Radni napon: 3.0V – 5.5V DC,
- Konektori: Standardni ženski DB9 (RS232 strana) i 4-pinski header (TTL strana),
- Logički nivoi: Kompatibilan sa 3.3V i 5V CMOS/TTL nivoima,
- Maksimalna brzina prenosa (Baud rate): do 120 kbps (stabilno do 115.200 bps),
- Pinovi na TTL strani: VCC (Napajanje 3.0V - 5.5V), GND (Uzemljenje), TX (Izlaz za prenos podataka-povezuje se na RX mikrokontrolera), RX (Ulaz za prijem podataka (povezuje se na TX mikrokontrolera),
- Potrošnja struje: Veoma niska (~6mA),
- Dimenzije modula: približno 32mm x 35mm.
