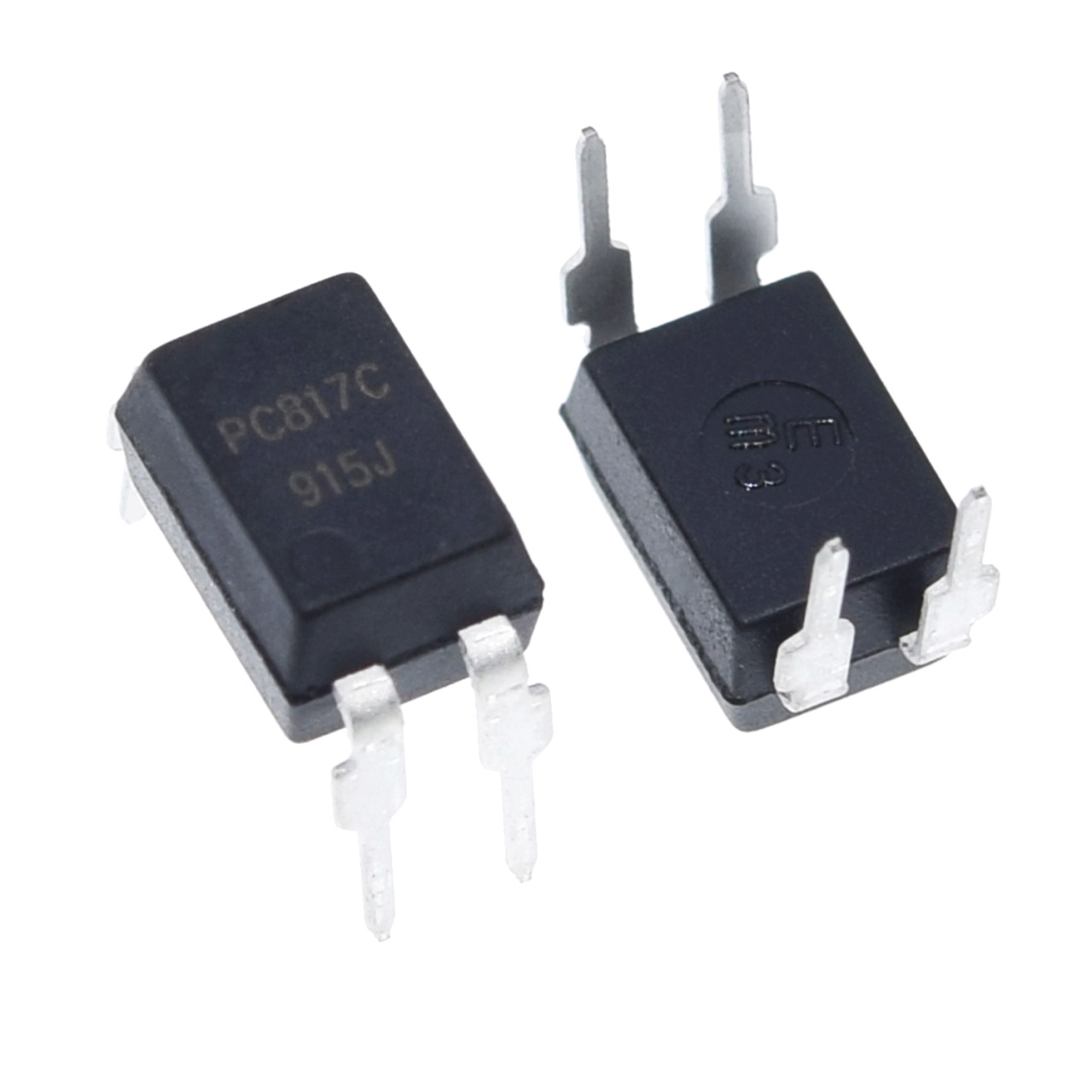

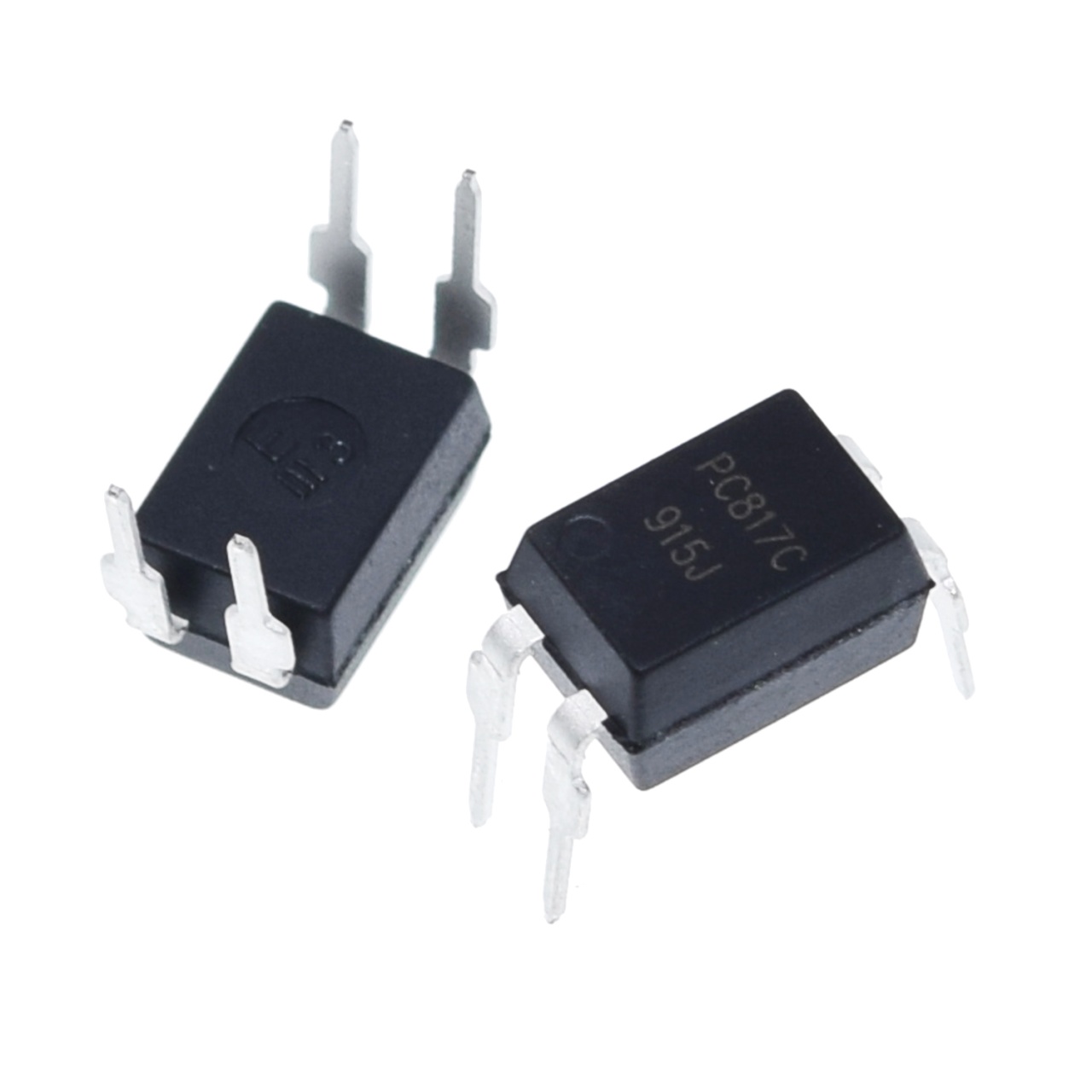

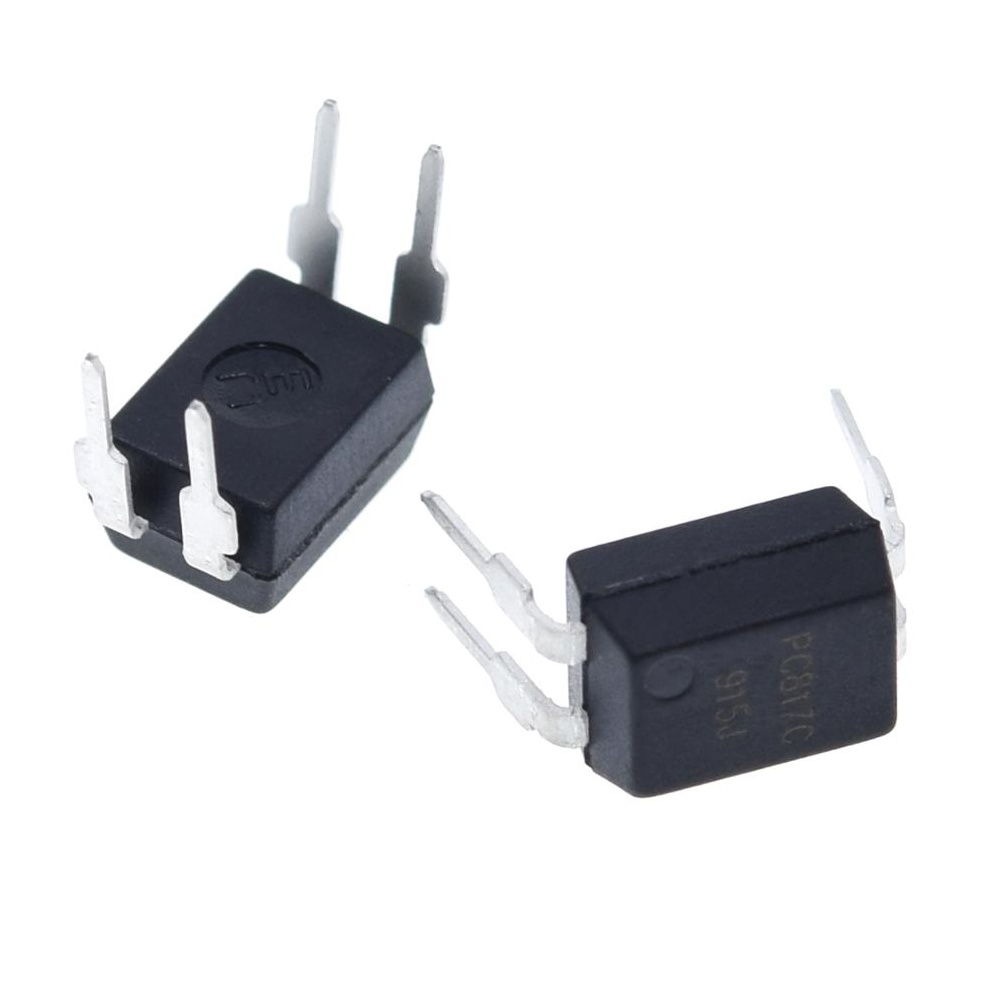

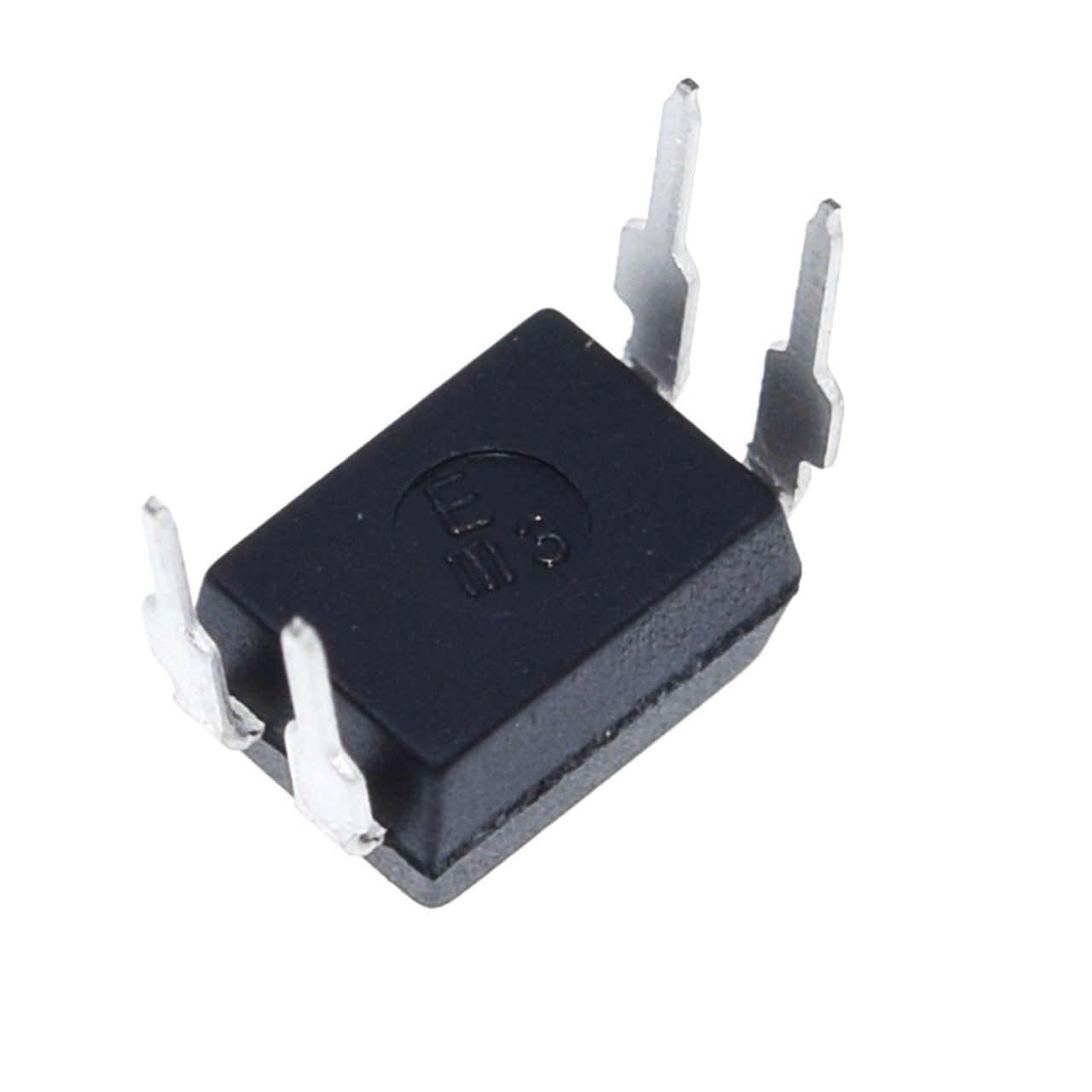

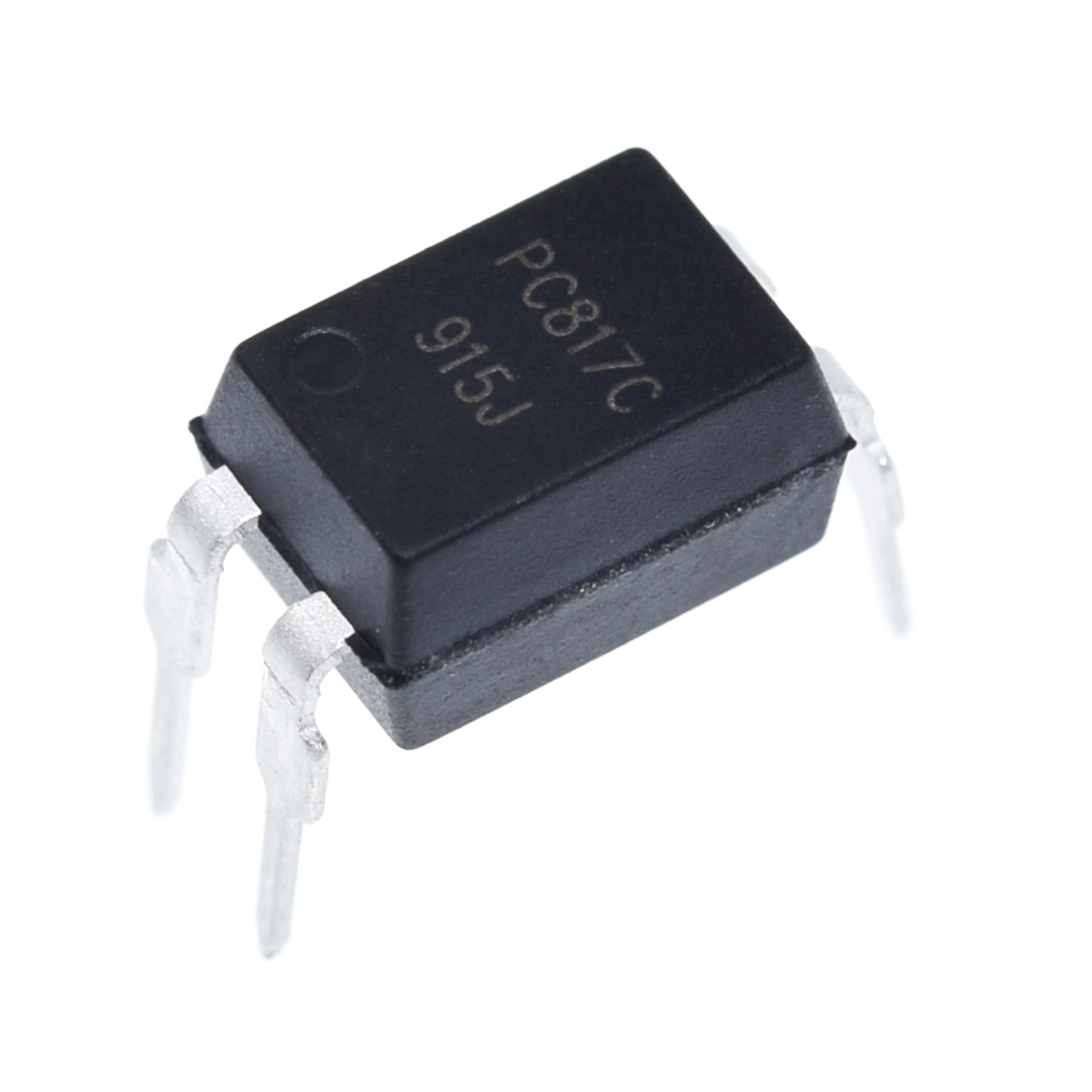

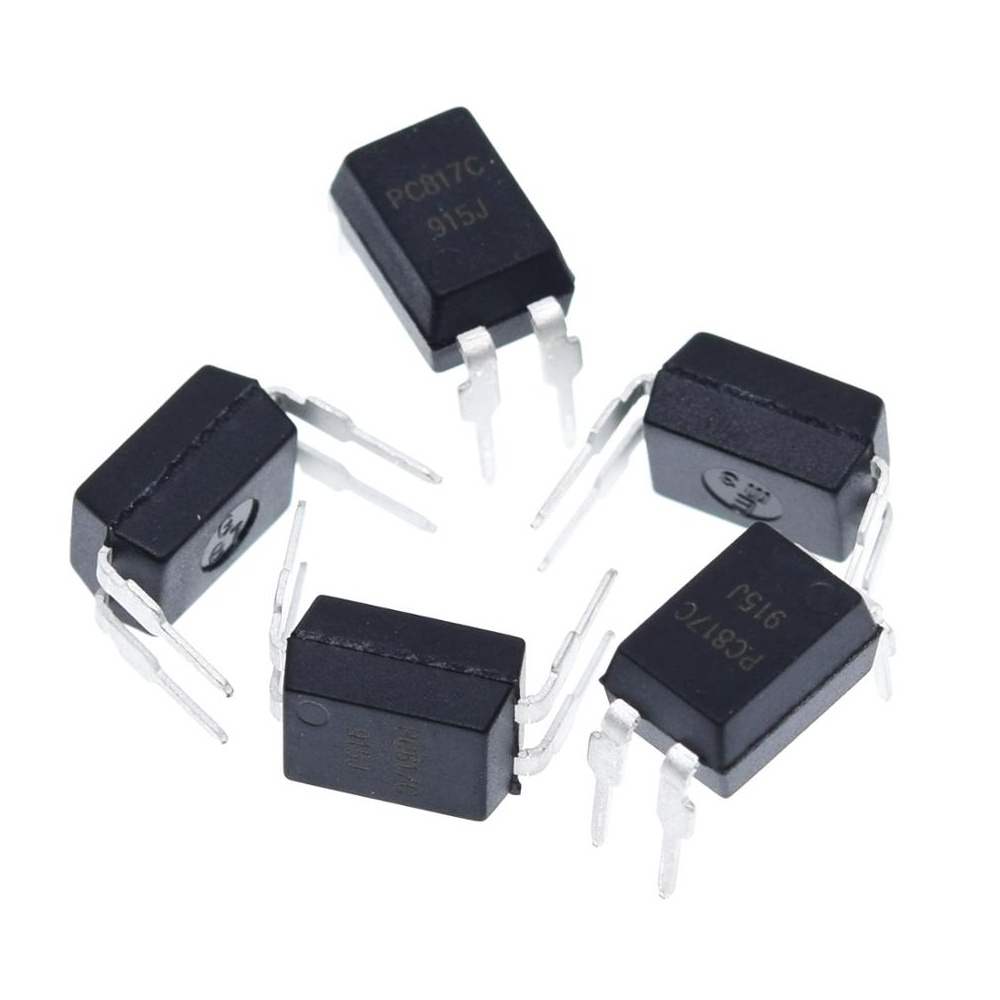

Optokapler PC817 / LTV817 / EL817 DIP-4 (PC817C)

Opis

PC817C je visokoefikasni jednokanalni optokapler (optoizolator) u standardnom DIP-4 kućištu, idealan za potpunu bezbednost vaših elektronskih kola. Ovaj komponent služi za stabilan prenos signala između dva potpuno odvojena strujna kruga pomoću interne infracrvene LED diode i fototranzistora. Zahvaljujući visokom naponu izolacije od čak 5 kV, on pruža vrhunsku galvansku zaštitu osetljivih kontrolera (poput Arduino, ESP32 ili PIC) od opasnih strujnih udara i visokog napona. Verzija sa oznakom "C" donosi optimizovan i visok odnos prenosa struje (CTR) od 200% do 400%, što osigurava precizan i brz odziv u radu. Savršen je izbor za prekidačka napajanja (SMPS), industrijsku automatizaciju, upravljanje relejima i eliminisanje šuma u signalu.

- Tip komponente: Optokapler / Optoizolator / Fotokapler,

- Model: PC817C,

- Tip kućišta: DIP-4 (Through-Hole / Montaža kroz rupice),

- Broj kanala: 1 kanal,

- Tip izlaznog tranzistora: NPN fototranzistor,

- Izolacioni napon (Viso): 5000 V RMS (5 kV),

- Odnos prenosa struje (CTR): 200% do 400% (Rank C klasifikacija),

- Maksimalni napon kolektor-emiter (VCEO): 80 V,

- Maksimalni napon emiter-kolektor (VEBO): 6 V,

- Maksimalna struja kolektora (IC): 50 mA,

- Direktna struja ulazne diode (IF): 50 mA,

- Direktni napon ulazne diode (VF): 1.2 V do 1.4 V (tipično 1.25V),

- Maksimalna disipacija snage: 200 mW

- Vreme odziva (Rise/Fall time): 18 µs / 18 µs,

- Granična frekvencija (Cut-off frequency): 80 kHz,

- Radna temperatura: -30°C do +100°C,

- Maksimalna temperatura lemljenja: 260°C (do 10 sekundi).
