PWM Regulator Brzine DC Motora sa Prekidačem za Smer Revers 10-30V

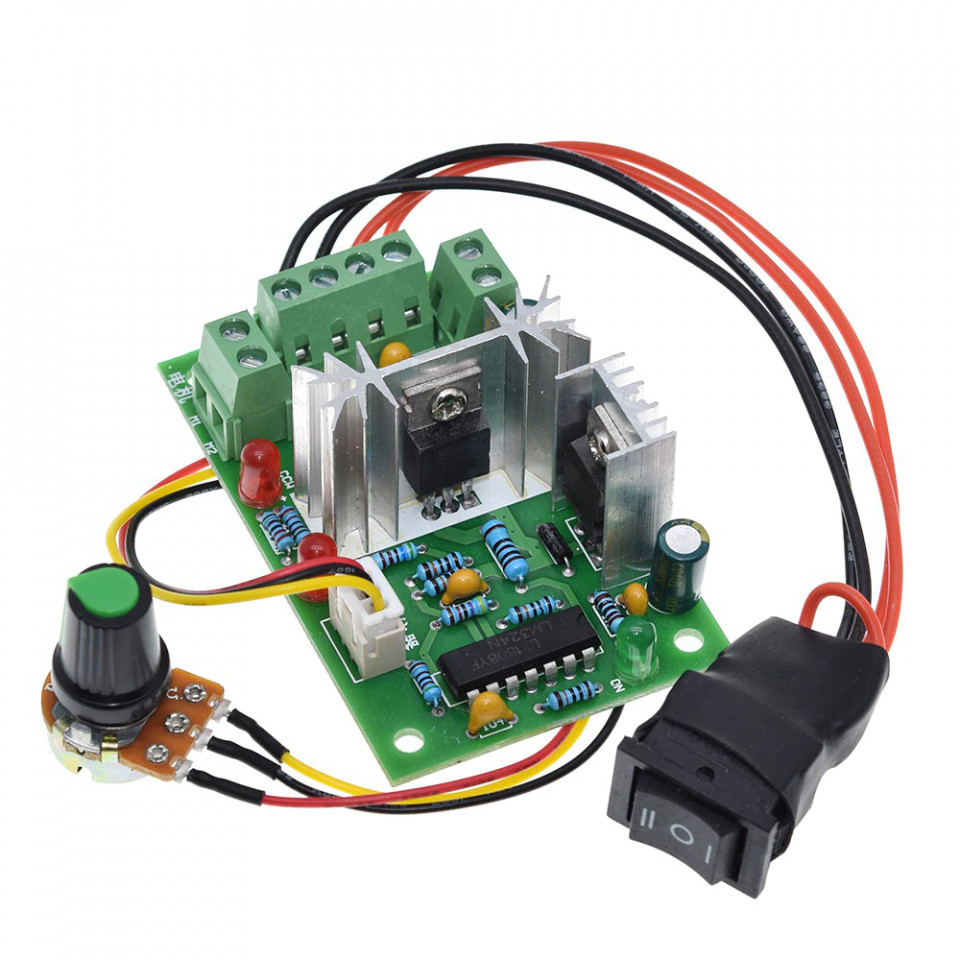

PWM regulator brzine DC motora sa promenom smera obrtanja (CCM2) predstavlja izuzetno efikasno i pouzdano rešenje za preciznu kontrolu jednosmernih motora napona od 10V do 30V. Zahvaljujući naprednoj pulsno-širinskoj modulaciji (PWM), ovaj kontroler omogućava glatko podešavanje broja obrtaja od 0% do 100% bez ikakvog gubitka snage i obrtnog momenta samog motora. Uređaj dolazi opremljen praktičnim eksternim trostepenim rocker prekidačem (napred / isključeno / nazad), što pruža potpunu kontrolu nad smerom rotacije u svakom trenutku. Modul je opremljen masivnim aluminijumskim hladnjacima koji osiguravaju optimalno hlađenje i dug radni vek čak i pod maksimalnim opterećenjem. Zbog svoje kompaktne veličine i jednostavnog povezivanja putem vijčanih terminala, idealan je izbor za industrijske mašine, hobi projekte, ventilacione sisteme i brisače.

- Model modula: CCM2 / CCM2NJ (reverzibilni DC motor governor),

- Ulazni radni napon: DC 10V – 30V (podržava sisteme na 12V i 24V),

- Maksimalna izlazna snaga: Do 120W (maksimalna snaga zavisi od ulaznog napona, npr. 12V × 3A = 36W / 24V × 3A = 72W),

- Nominalna (kontinualna) struja: 3A,

- Maksimalna struja (trenutno vršno opterećenje): 4A,

- Opseg regulacije brzine: 5% – 95% (preko linearnog potenciometra),

- PWM frekvencija upravljanja: 500 Hz,

- Kontrola smera obrtanja: Eksterni tropoložajni preklopnik (Smer 1 - Stop - Smer 2),

- Zaštita sistema: Integrisana zaštita od obrnuti polariteta i prekostrujna zaštita,

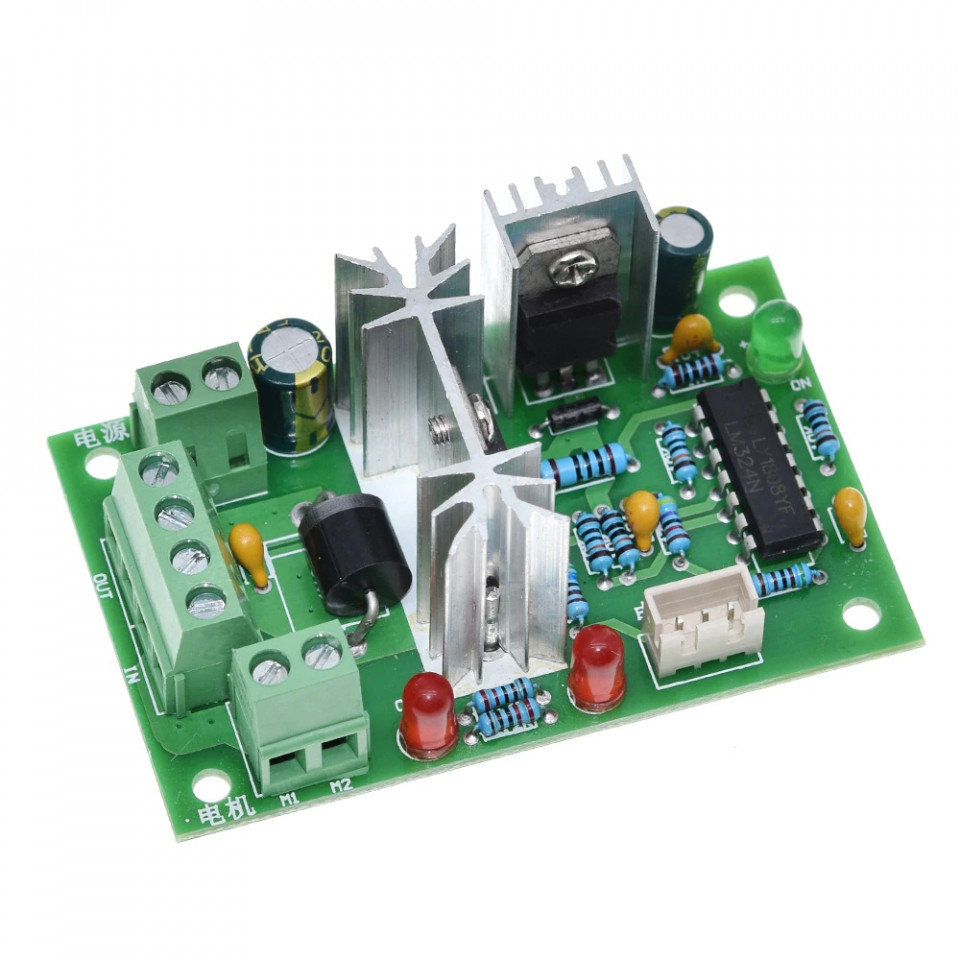

- Način povezivanja: Robusni zeleni vijčani terminali (kleme) za čvrst i siguran kontakt,

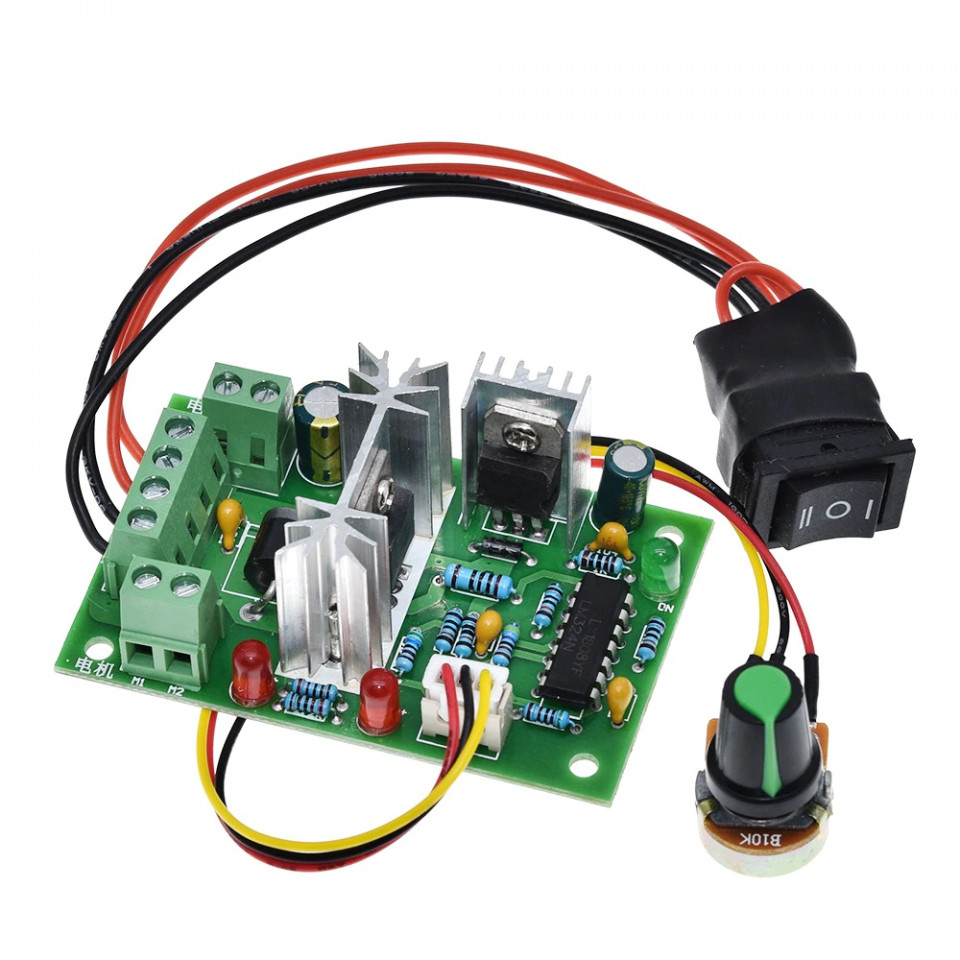

- Elementi za montiranje: Potenciometar i prekidač smera dolaze sa produžnim kablovima za laku ugradnju na kućišta ili kontrolne panele,

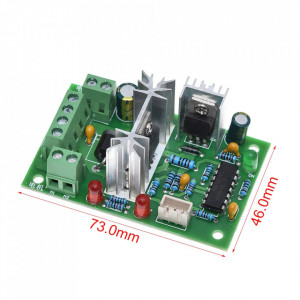

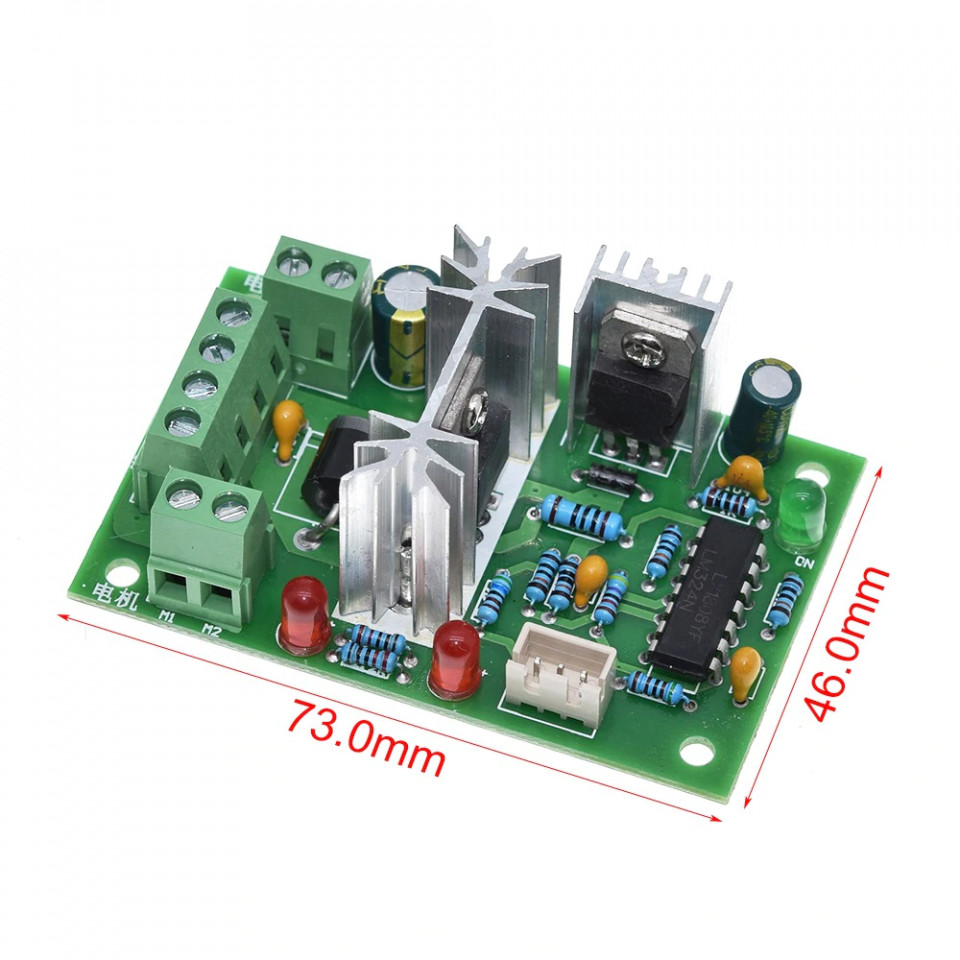

- Dimenzije pločice: Približno 74 mm × 47 mm × 28 mm,

- Masa uređaja: Oko 67 grama.
