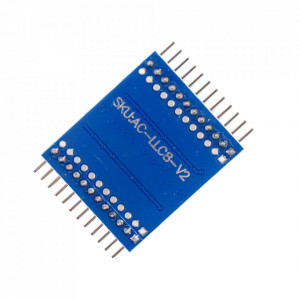

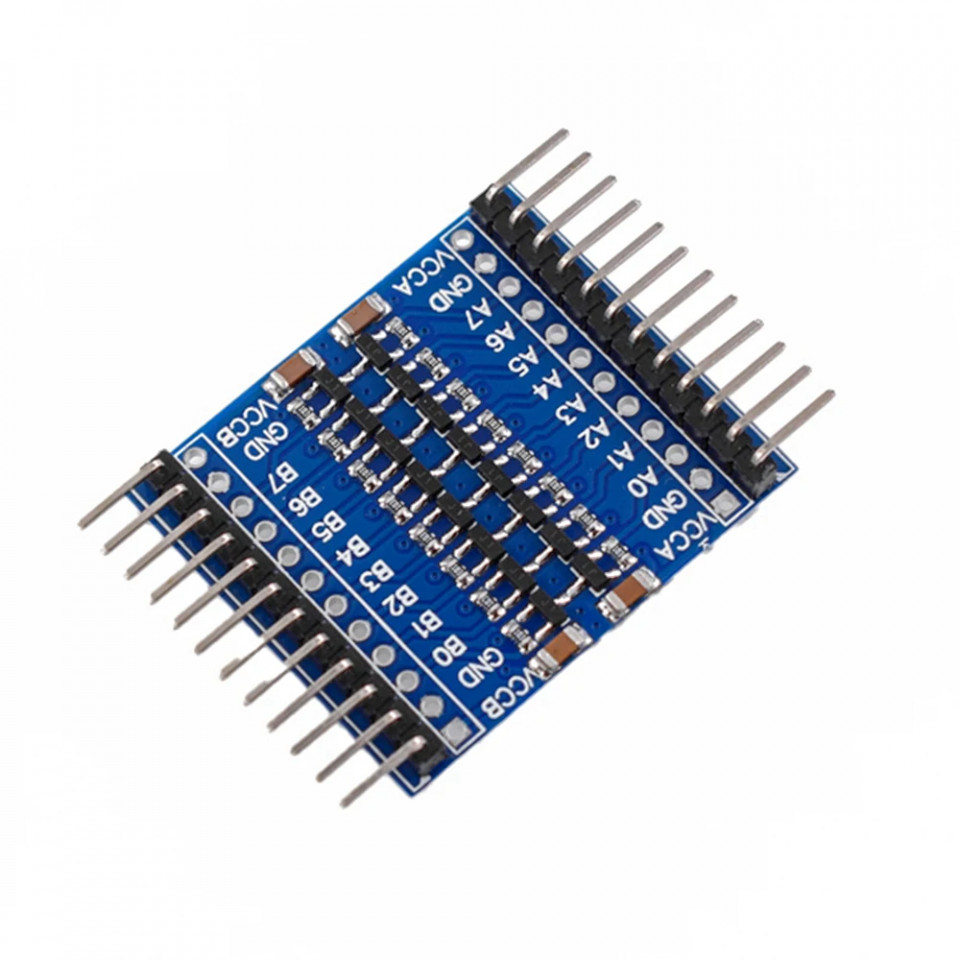

Raspberry Pi Logic Level Converter

Opis

- Raspberry Pi Logic Level Converter se koristi kako bi se postigla 8-kanalna visokonaponska i niskonaponska dvosmerna logička konverzija, između Ax i Bx,

- Opseg nivoa konverzije: 1.8 - 6V (na primer za 3.3V, 5V sistemske konverzije),

- VCCA za pristup napajanju Raspberry Pi od 3.3V,

- VCCB povezuje se na napajanje od 5V (može biti spoljašnje napajanje od 5V),

- GND dva napajanja sa zajedničkim uzemljenjem,

- Ax ulaz Raspberry Pi 3.3V TTL nivoa, Bx izlaz 5V TTL nivoa senzorskog modula,

- Bx ulaz 5V TTL nivoa elektronskog modula, Ax izlaz Raspberry Pi 3.3V TTL nivoa,

- Dimenzije: 28 x 27.5mm,

- Težina: 3.3g.
