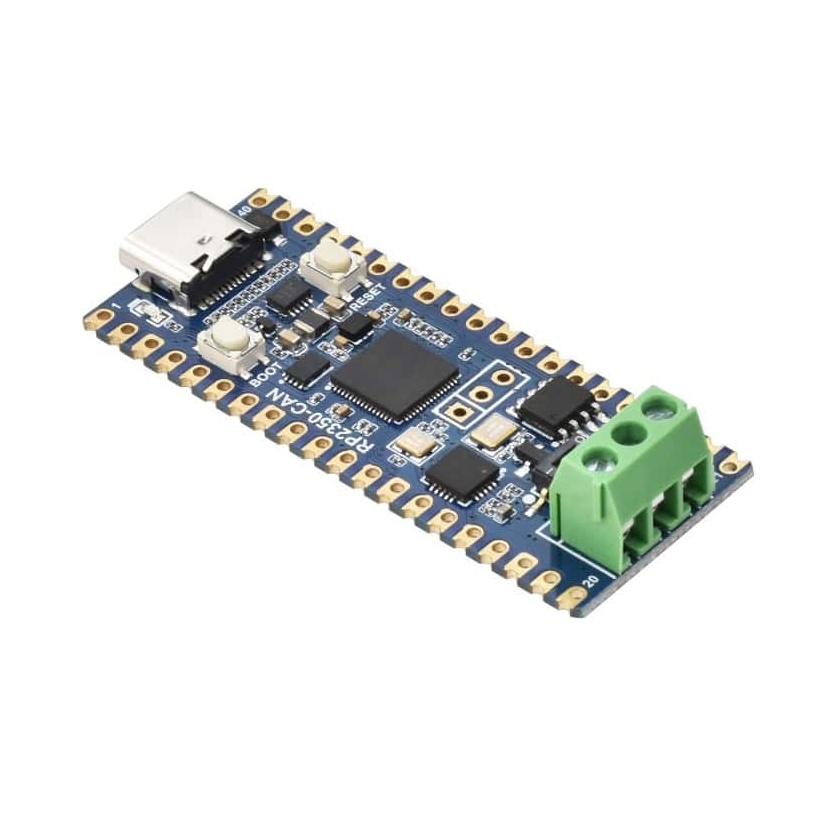

RP2350 CAN Mikrokontrolerska Razvojna Ploča zasnovana na RP2350A

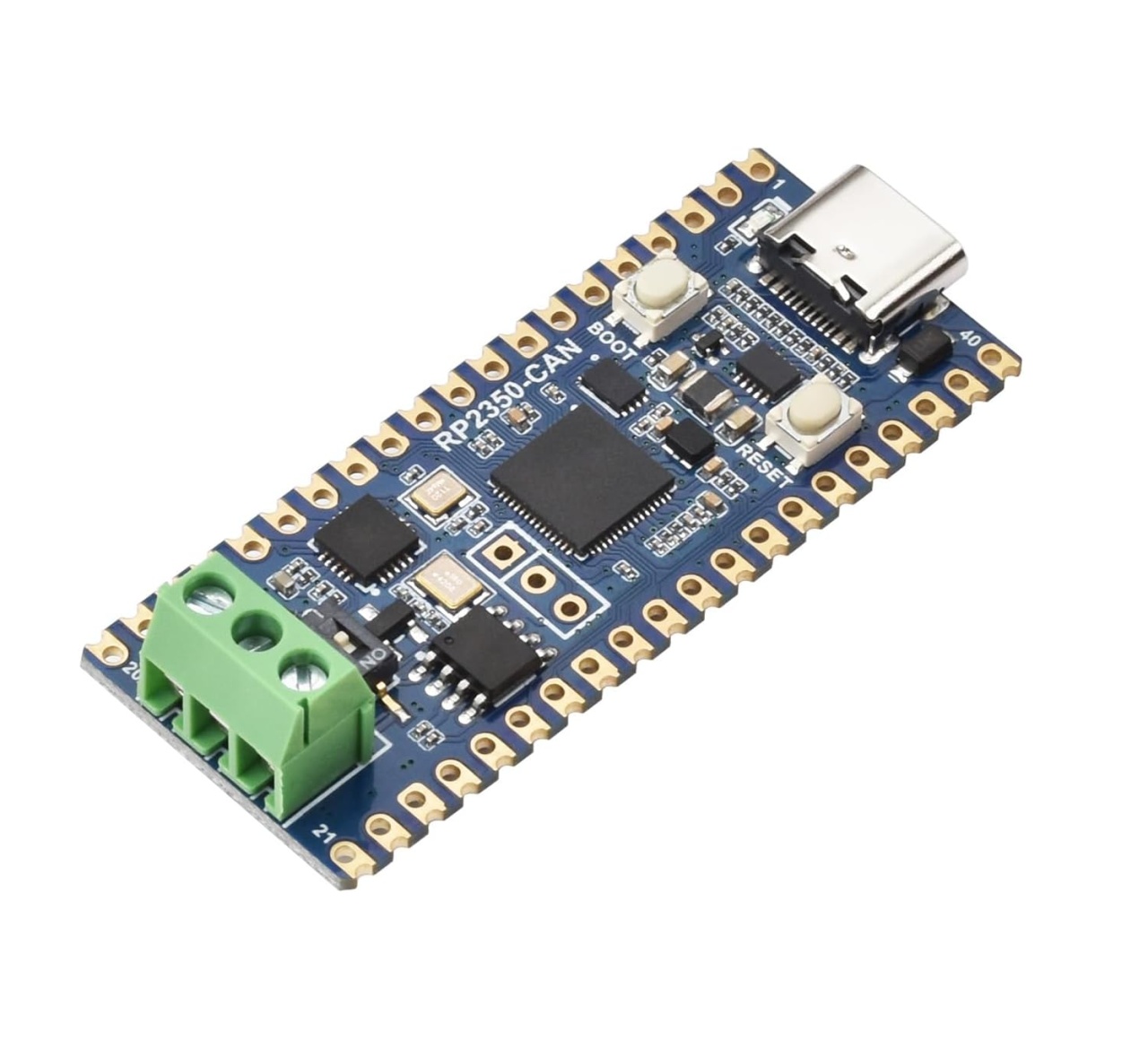

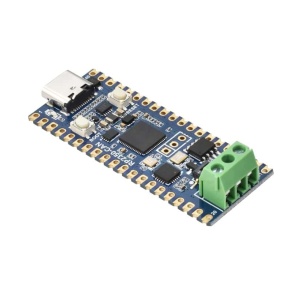

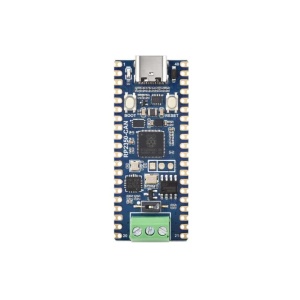

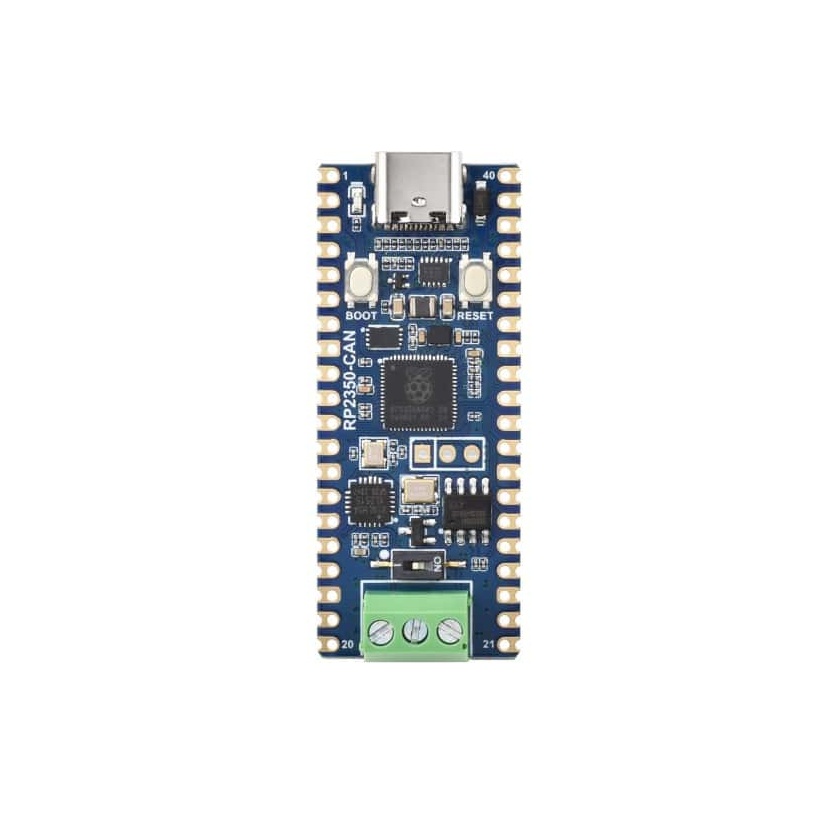

Waveshare RP2350 CAN je napredna i kompaktna mikrokontrolerska razvojna ploča visokih performansi, zasnovana na najnovijem Raspberry Pi RP2350A čipu. Ističe se jedinstvenom dual-core i dual-architecture arhitekturom koja omogućava programerima fleksibilan izbor između parova moćnih Arm Cortex-M33 i otvorenih Hazard3 RISC-V jezgara. Ključna prednost ove ploče je integrisani XL2515 CAN kontroler i SIT65HVD230 primopredajnik, što je čini idealnom za direktnu implementaciju u automobilskoj industriji, robotici i industrijskoj automatici. Sa formatom nalik na Raspberry Pi Pico, modernim USB Type-C konektorom i zelenim terminalom za jednostavnu CAN vezu, ploča nudi savršen balans između jednostavnosti korišćenja i industrijske robusnosti. Podržava programiranje putem C/C++ i MicroPython okruženja, uz jednostavno prebacivanje koda sistemom "prevuci i spusti" preko USB-a.

- Mikrokontroler: Raspberry Pi RP2350A (dizajniran u Velikoj Britaniji),

- Procesorska arhitektura: Dual-core Arm Cortex-M33 i dual-core Hazard3 RISC-V (fleksibilno prebacivanje),

- Radni takt: Podesiva frekvencija procesora do 150 MHz,

- Memorija: 520 KB ugrađenog SRAM-a i 4 MB onboard Flash memorije,

- CAN kontroler: Integrisani XL2515 čip sa potpunom podrškom za CAN V2.0B specifikaciju (standardni, prošireni i udaljeni ramovi),

- CAN primopredajnik: SIT65HVD230 sa brzinama komunikacije do 1 Mbps,

- Konektor za napajanje i podatke: USB Type-C,

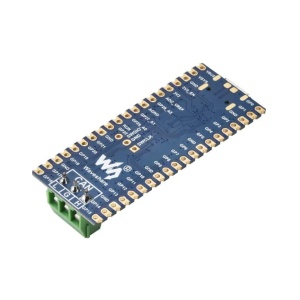

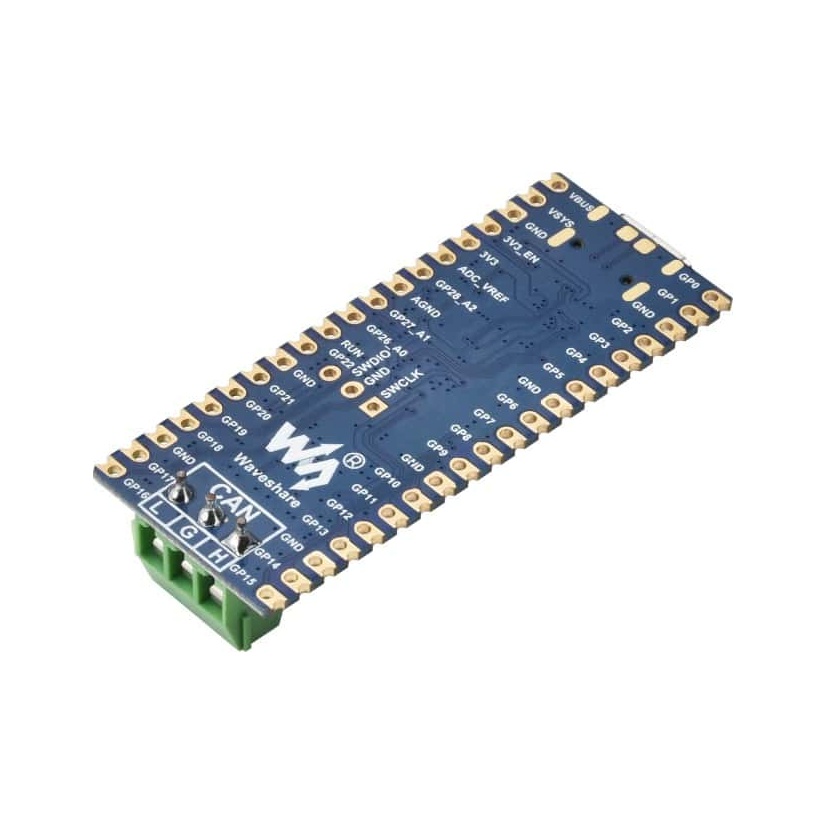

- Kanal za CAN vezu: Ugrađeni zeleni vijčani terminal (screw terminal) za sigurno ožičenje,

- Periferni interfejsi: 26 × višenamenskih GPIO pinova / 2 × SPI / 2 × I2C / 2 × UART / 4 × 12-bitna ADC kanala (analogno-digitalni konverter) / 16 × kontrolisanih PWM kanala,

- Programabilni I/O: 12 × PIO (Programmable I/O) stanja za prilagođenu podršku perifernim uređajima,

- Dodatne hardverske funkcije: Ugrađen precizan sat i tajmer / Integrisan senzor temperature / Hardverski ubrzana biblioteka za računanje sa pokretnim zarezom (floating-point),

- Kompatibilnost koda: Podrška za C/C++ i MicroPython razvojna okruženja,

- Način programiranja: "Drag-and-drop" (prevuci i spusti) prenos koda preko USB Mass Storage protokola,

- Ušteda energije: Podržani režimi niskog trošenja energije (Low-power sleep i Dormant modes),

- Fizički dizajn: Polurupe na ivicama (castellated modula) omogućavaju direktno lemljenje na druge noseće ploče u gotovim proizvodima.
