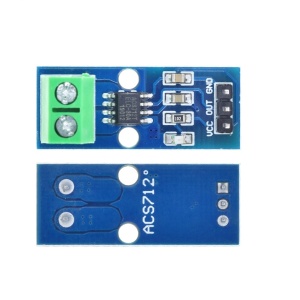

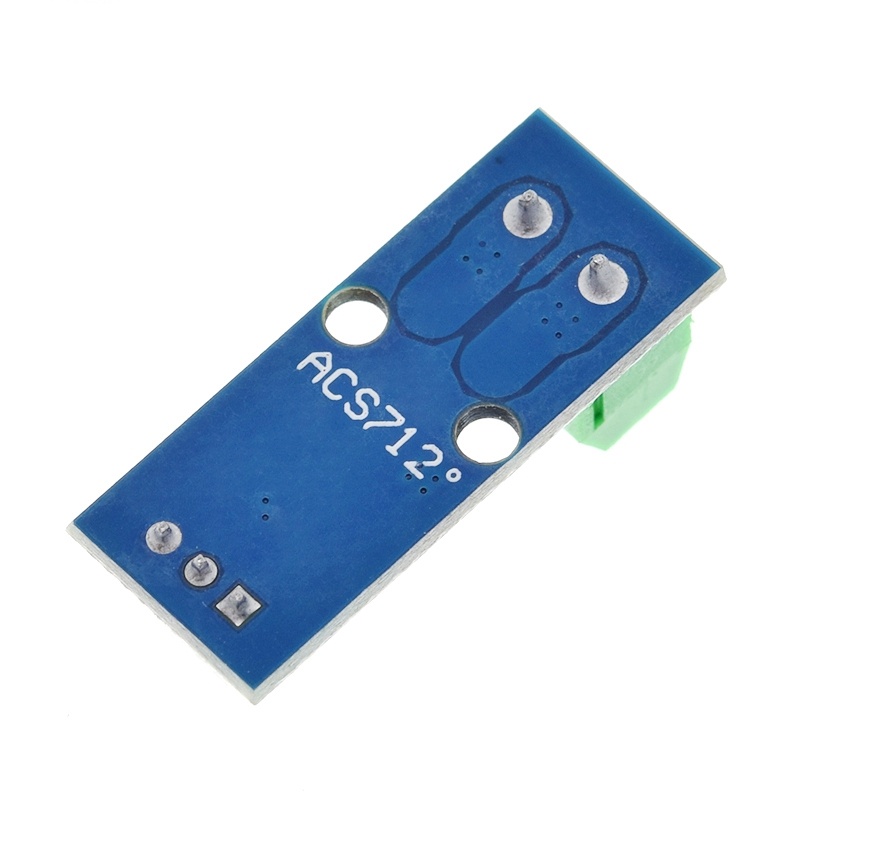

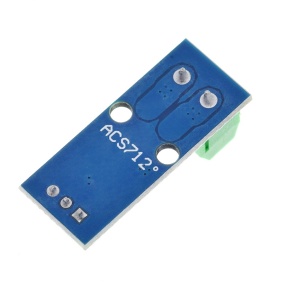

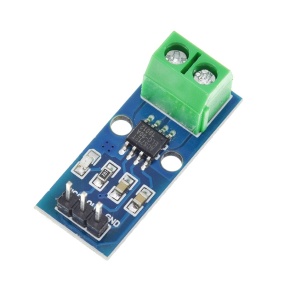

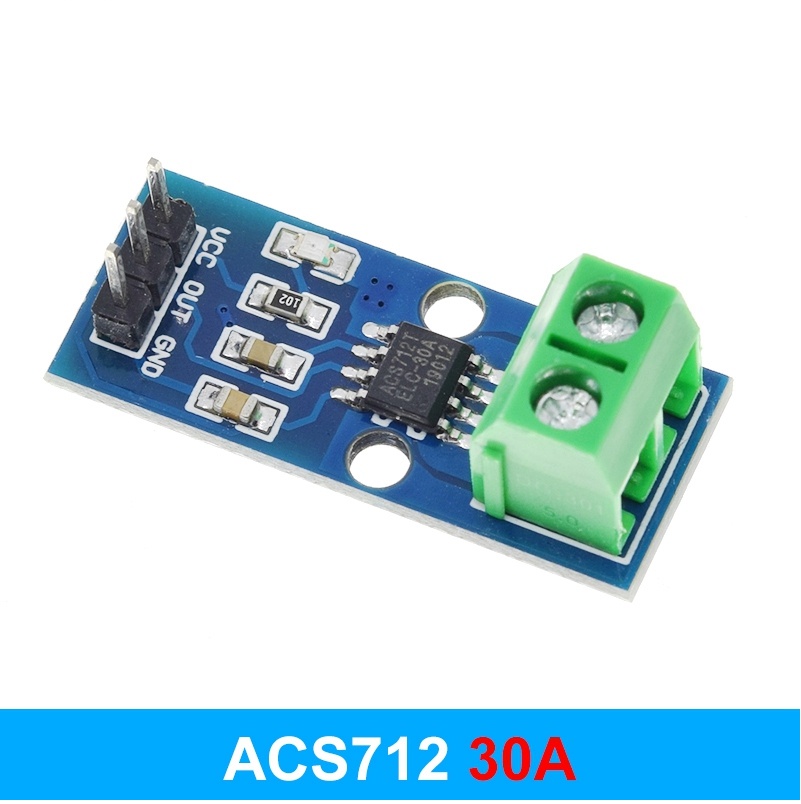

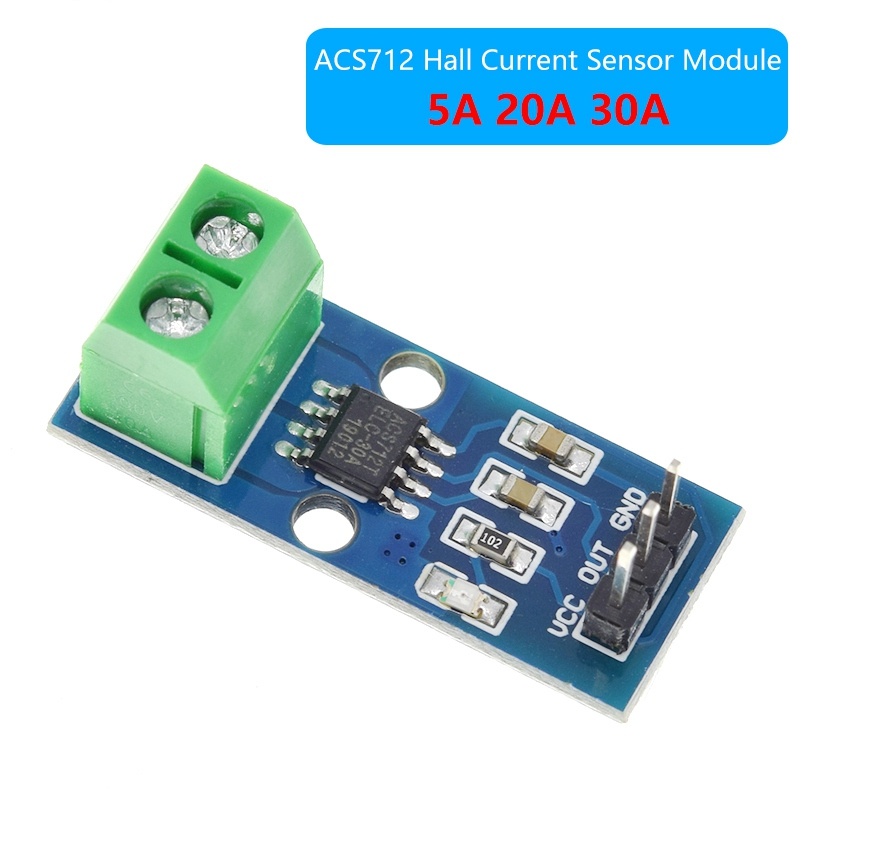

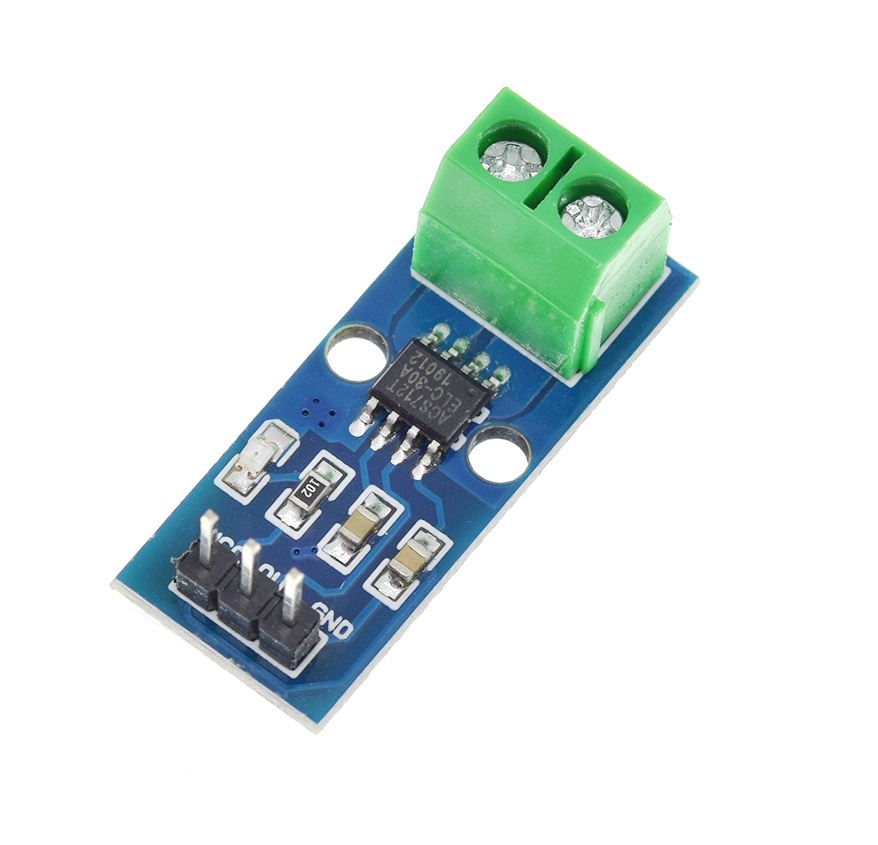

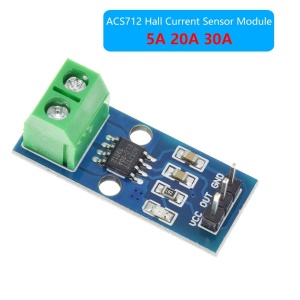

ACS712 Senzor jačine struje 30A - Hall modul za Arduino i ESP32

Ovaj kompaktni modul za merenje struje zasnovan je na naprednom ACS712 čipu i omogućava visoko precizno praćenje jačine struje u vašim elektronskim projektima. Senzor uspešno meri i jednosmernu (DC) i naizmeničnu (AC) struju u opsegu do čak 30A, što ga čini idealnim za širok spektar primena. Zahvaljujući integrisanom Holovom (Hall) efektu, modul pruža maksimalnu bezbednost kroz potpunu električnu izolaciju između visokonaponskog strujnog kola i vašeg mikrokontrolera. Izlazni analogni signal je direktno proporcionalan merenoj struji, što obezbeđuje izuzetno jednostavno povezivanje i lako očitavanje podataka preko Arduino ili drugih razvojnih sistema.

- Senzorski čip: Allegro ACS712ELCTR-30A-T,

- Merni opseg: Od -30 A do +30 A (merenje AC i DC struje),

- Napon napajanja (VCC): 5.0 V DC,

- Osetljivost modula: 66 mV po amperu (66 mV/A),

- Izlazni napon bez struje: VCC / 2 (približno 2.5 V kada nema protoka struje kroz terminal),

- Unutrašnji otpor provodnika: Tipično 1.2 mΩ (veoma mali pad napona i minimalni gubici snage),

- Električna izolacija: Do 2.1 kVRMS između primarnog provodnika i integrisanog kola,

- Širina frekventnog opsega (Bandwidth): 80 kHz,

- Vreme odziva: 5 µs na skok ulazne struje,

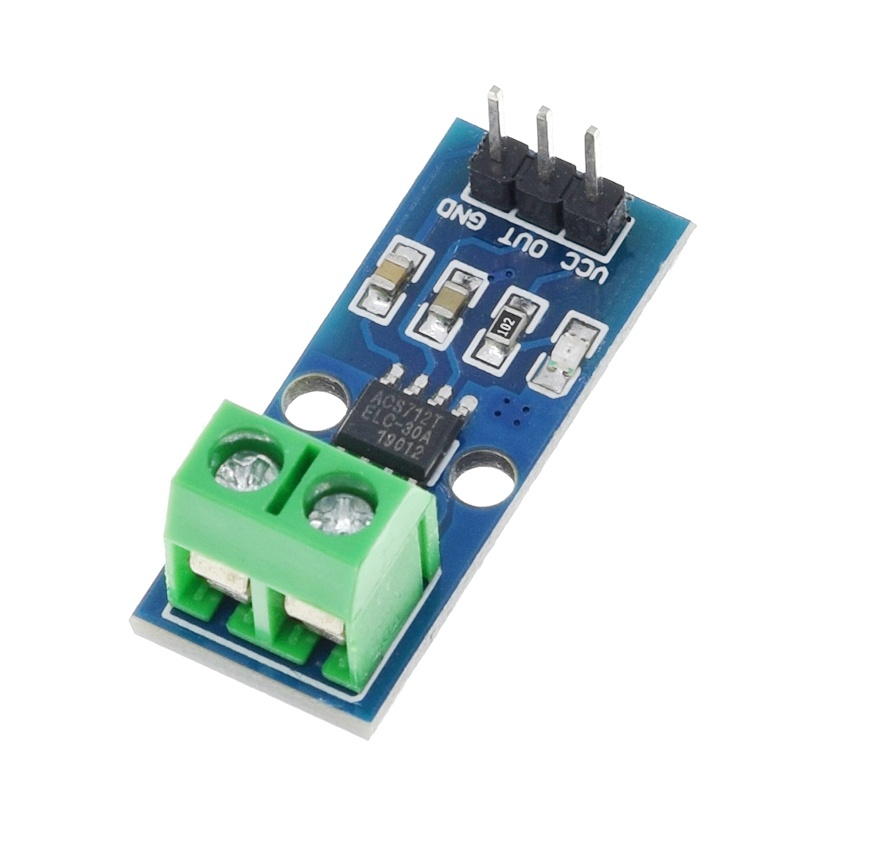

- Povezivanje na ulaznoj strani (Merenje): Robusna zelena vijčana klema (screw terminal) za siguran spoj sa energetskim provodnikom,

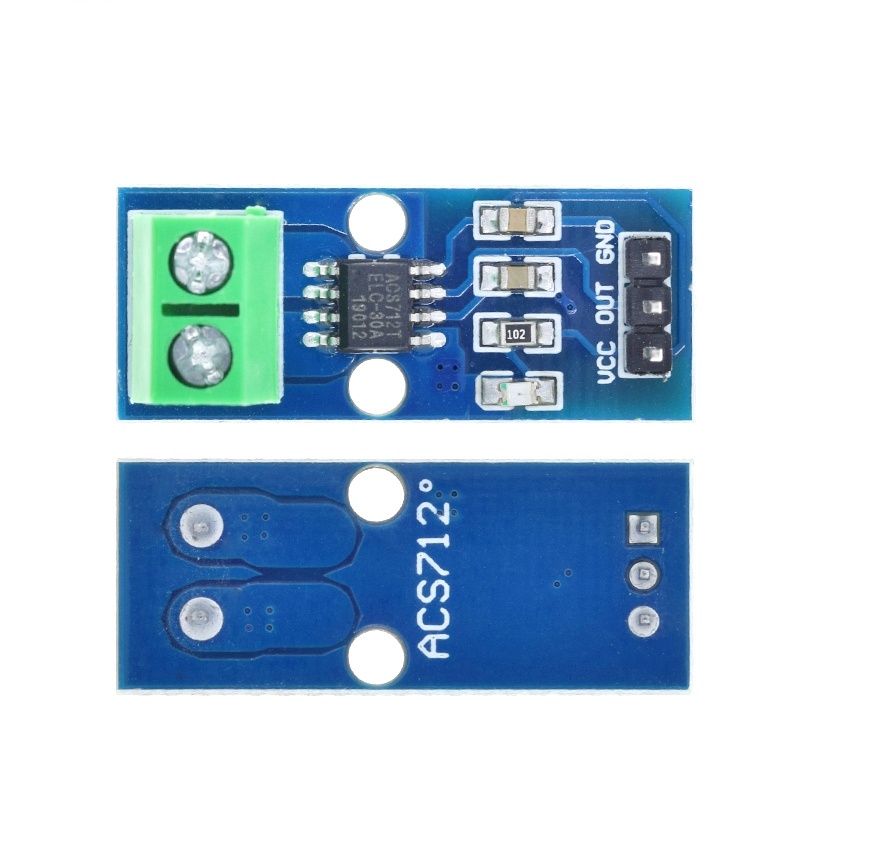

- Povezivanje na izlaznoj strani (Logika): Standardni 3-pinski muški konektor sa rasporedom pinova: VCC (napajanje), OUT (analogni izlaz), GND (uzemljenje),

- Radna temperatura: -40°C do +85°C,

- Indikator napajanja: Integrisana LED dioda na ploči,

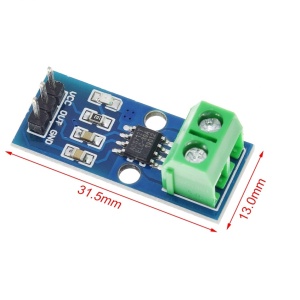

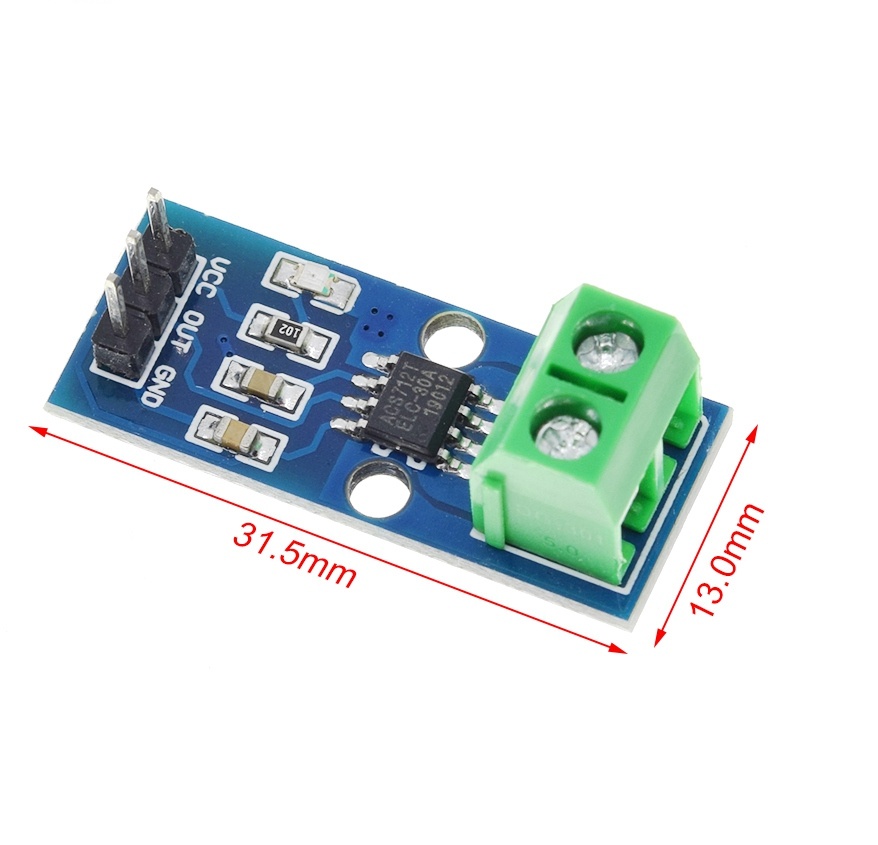

- Dimenzije modula: Približno 31 mm x 13 mm.
