INA219 Senzor Struje i Napona I2C Modul za Arduino / ESP32

INA219 (CJMCU-219) je kompaktan i izuzetno precizan senzorski modul dizajniran za istovremeno praćenje jednosmerne (DC) struje, napona i potrošnje energije. Zahvaljujući integrisanom I2C komunikacionom interfejsu, ovaj modul lako šalje podatke direktno ka tvom mikrokontroleru (kao što su Arduino, ESP32, Raspberry Pi ili STM32), štedeći dragocene pinove na razvojnoj ploči. Za razliku od većine klasičnih senzora, on radi kao "high-side" monitor, što znači da može da meri struju na strani višeg potencijala bez remećenja uzemljenja sistema. Savršen je izbor za napredne DIY projekte, sisteme za upravljanje baterijama, nadzor solarnih panela, kao i za dijagnostiku i zaštitu elektronskih kola od preopterećenja. Uz modul dolaze odgovarajući pinovi i priključna zelena klema, što omogućava brzo i jednostavno montiranje i povezivanje.

- Integrisano kolo: Texas Instruments INA219 (Zero-Drift tehnologija),

- Komunikacioni interfejs: I2C / SMBus kompatibilan (brzina do 3.4 MHz),

- Radni napon napajanja (VCC): 3.0V do 5.5V DC,

- Merni opseg napona (Bus Voltage): 0V do 26V DC,

- Merni opseg struje: Do ±3.2A (podržava dvosmerno merenje – punjenje i pražnjenje),

- Ugrađeni šant otpornik: R100 (0.1 Ohm, preciznost 1%, snaga 2W),

- Rezolucija merenja: 12-bitni ADC (maksimalna rezolucija za struju iznosi 0.8mA),

- Programabilne opcije: Mogućnost podešavanja pojačanja (gain) i filtriranja šuma (uzorkovanje proseka do 128 puta),

- Podešavanje I2C adrese: Preko lemne tačke na ploči (A0 i A1) moguće je konfigurisati do 4 različite I2C adrese za rad sa više senzora istovremeno,

- Radna temperatura: -40°C do +85°C (industrijski rang),

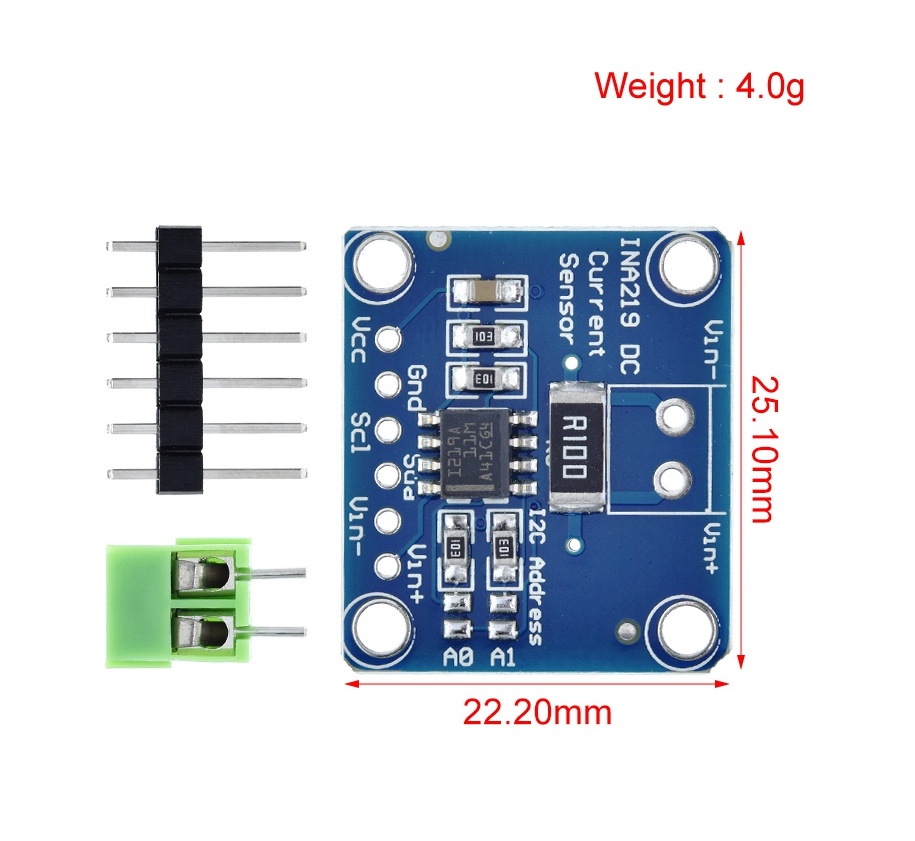

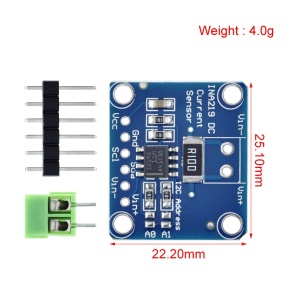

- Dimenzije pločice: Približno 26mm x 22mm x 6mm,

- Masa: Oko 3 grama (bez zalemljenih konektora),

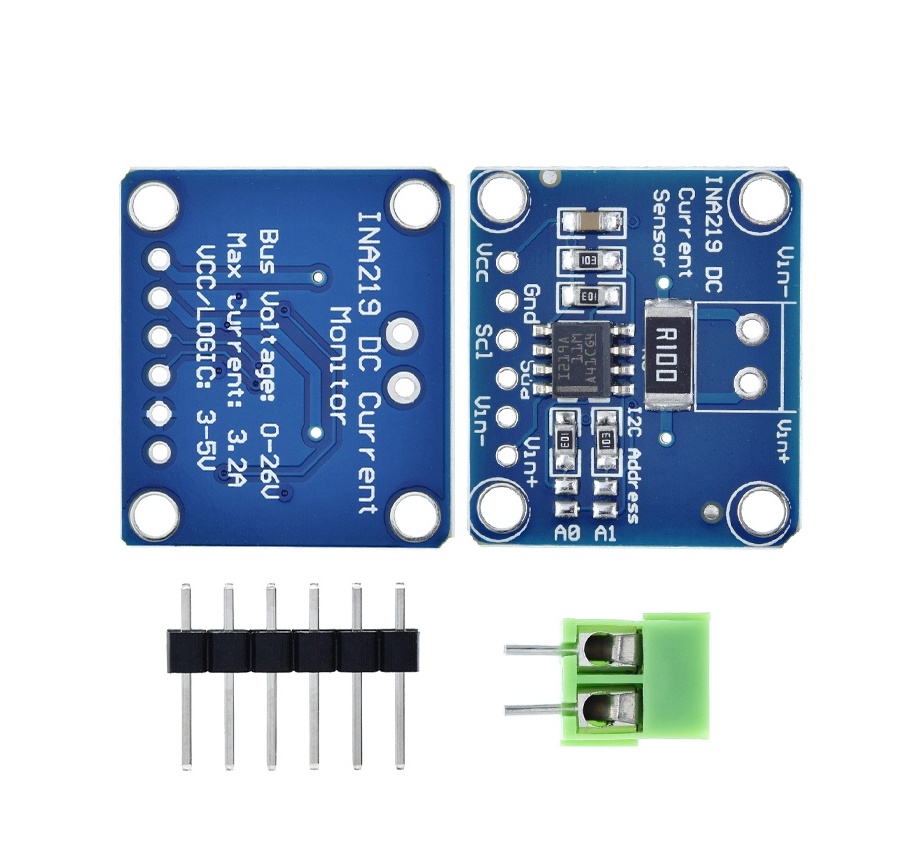

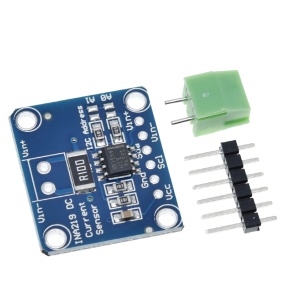

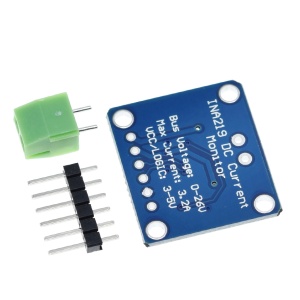

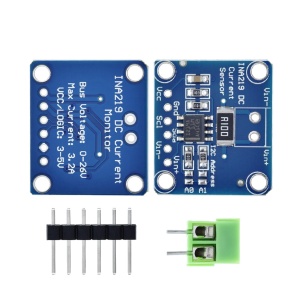

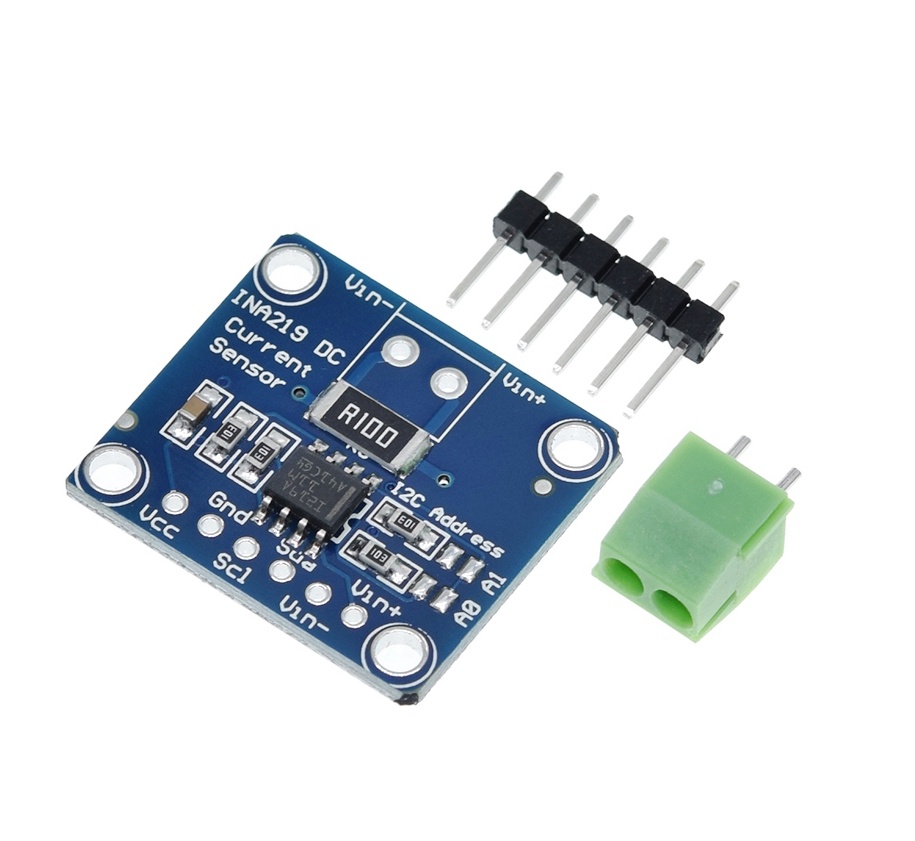

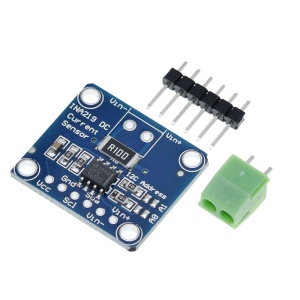

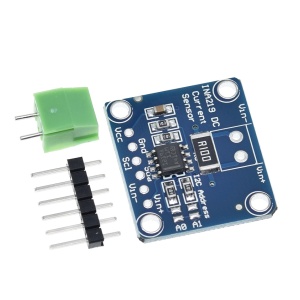

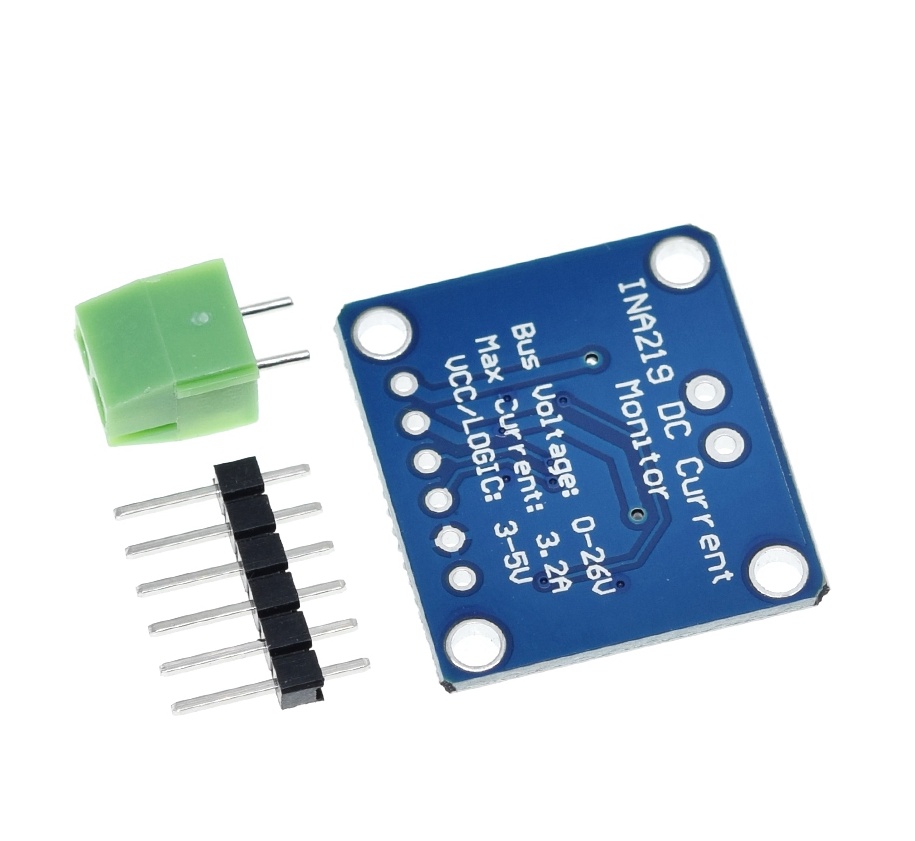

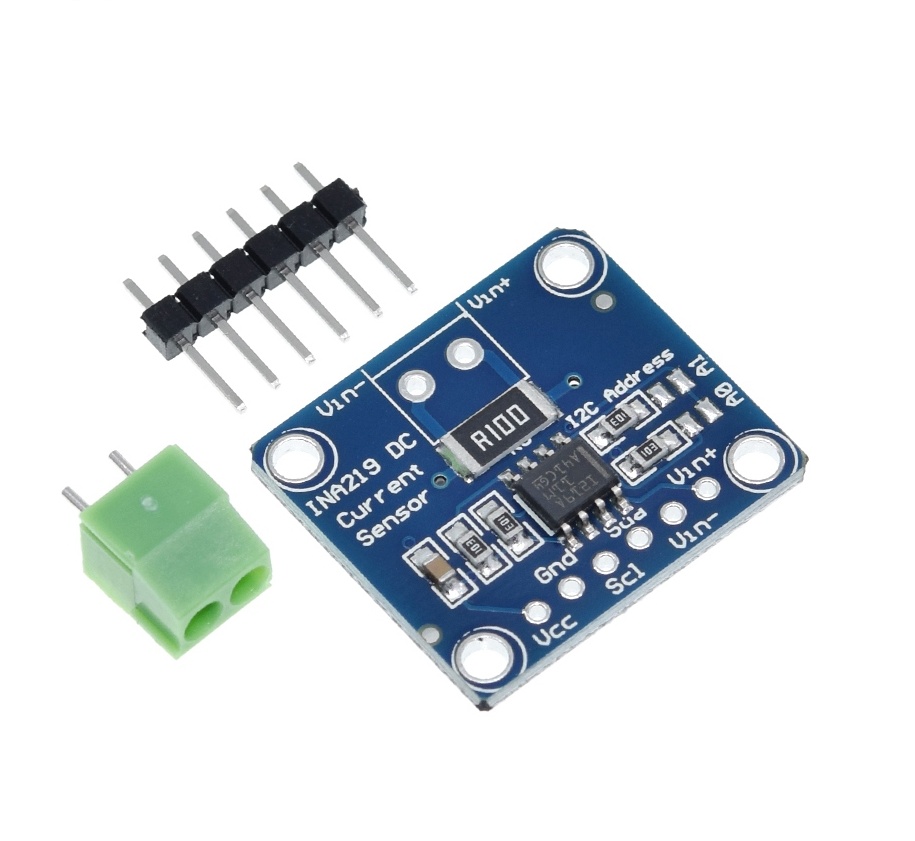

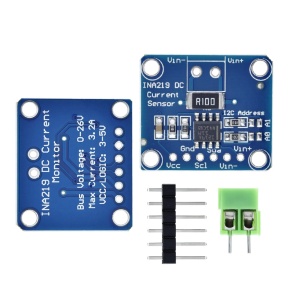

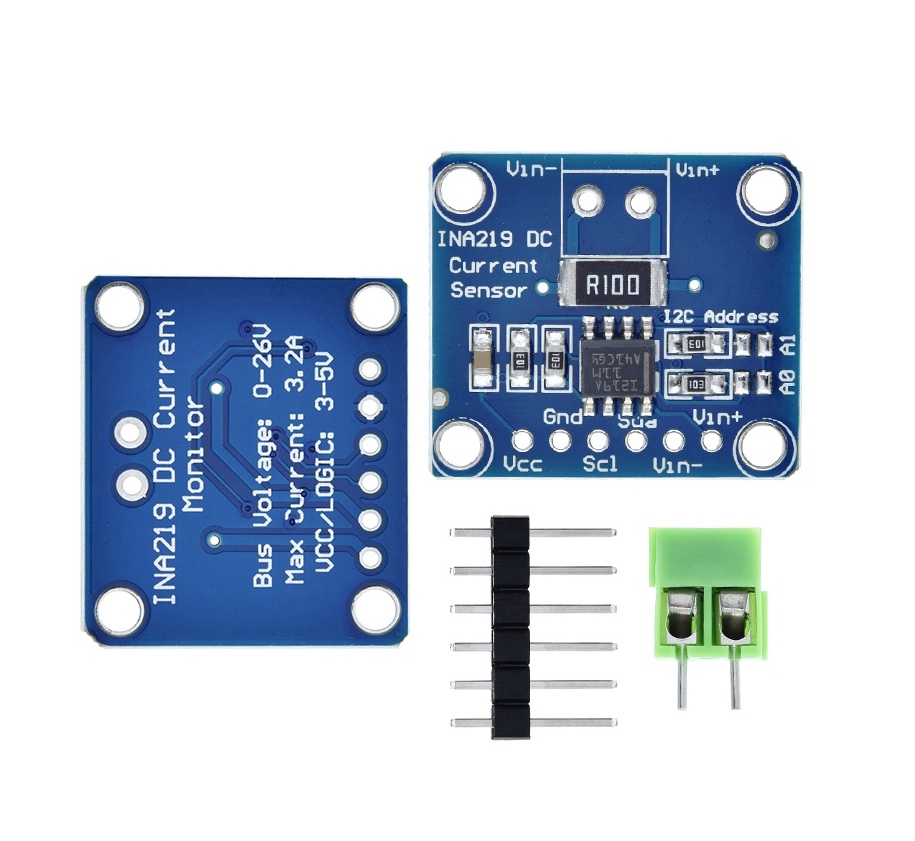

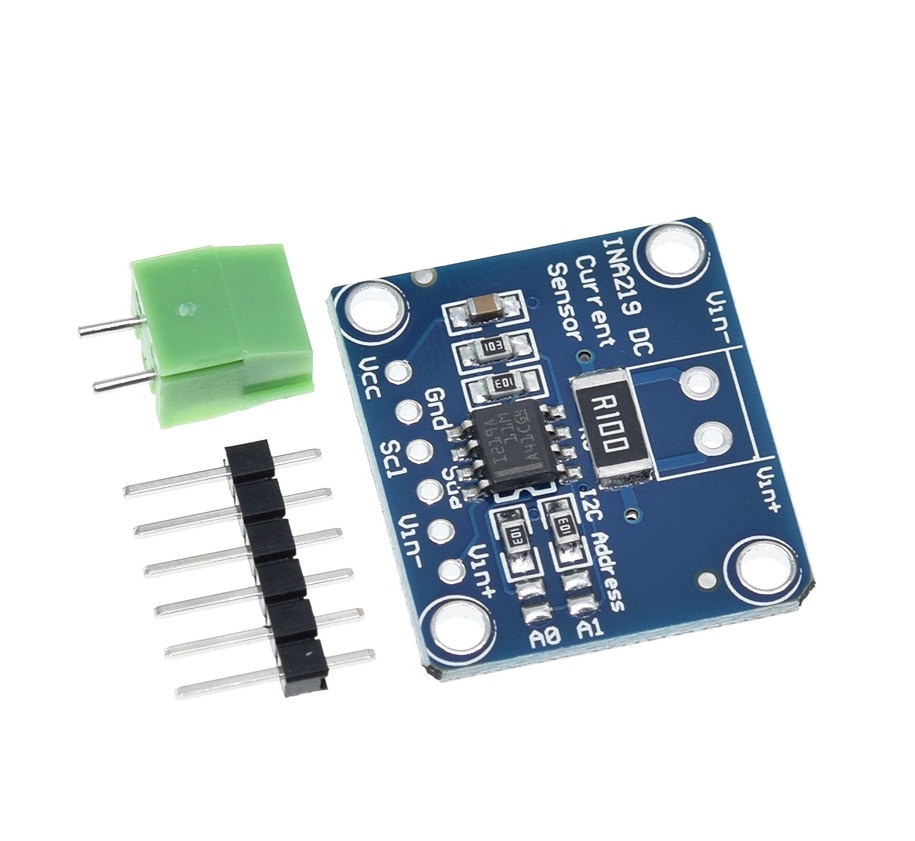

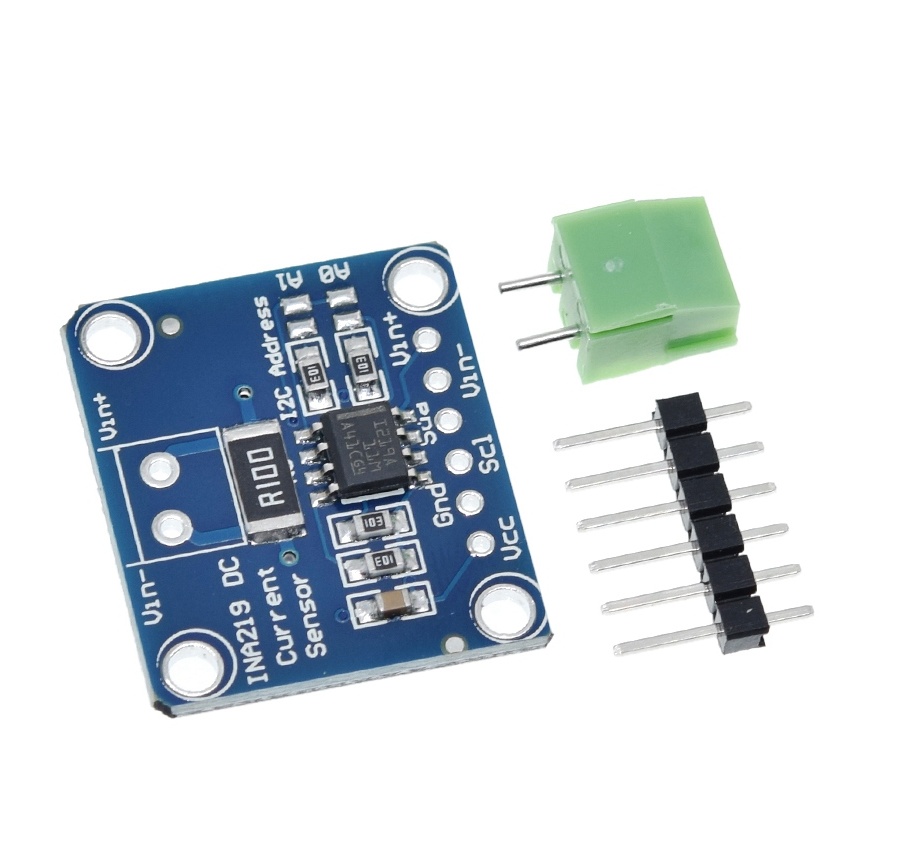

- Sadržaj pakovanja: 1x INA219 modul, 1x muška pin letvica (6 pinova), 1x dvopolna priključna klema (terminal block).
