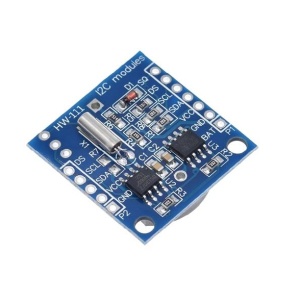

Arduino Sat Realnog Vremena RTC I2C DS1307 Modul sa AT24C32 EEPROM memorijom

Ovaj modul sata u realnom vremenu (RTC) zasnovan na DS1307 kolu idealan je izbor za sve projekte koji zahtevaju precizno merenje i čuvanje vremena bez obzira na napajanje sistema. Zahvaljujući integrisanom ležištu za rezervnu bateriju, modul nastavlja da radi i u slučaju nestanka glavnog strujnog signala, što sprečava resetovanje sata. Pored praćenja sekundi, minuta, sati i datuma, modul sadrži i dodatnu AT24C32 EEPROM memoriju za skladištenje korisničkih podataka. Povezivanje sa mikrokontrolerima poput Arduino platforme je izuzetno jednostavno i zahteva svega dve linije koda zahvaljujući standardnom I2C komunikacionom protokolu.

- Glavni kontroler: DS1307 (Real-Time Clock),

- Dodatna memorija: AT24C32 EEPROM (32K bita),

- Komunikacioni interfejs: I2C serijska magistrala,

- Funkcije vremena: Sat, minuti, sekunde, AM/PM, dan, mesec, datum, godina,

- Korekcija kalendara: Automatsko podešavanje za prestupne godine do 2100. godine,

- Radni napon: 5V DC,

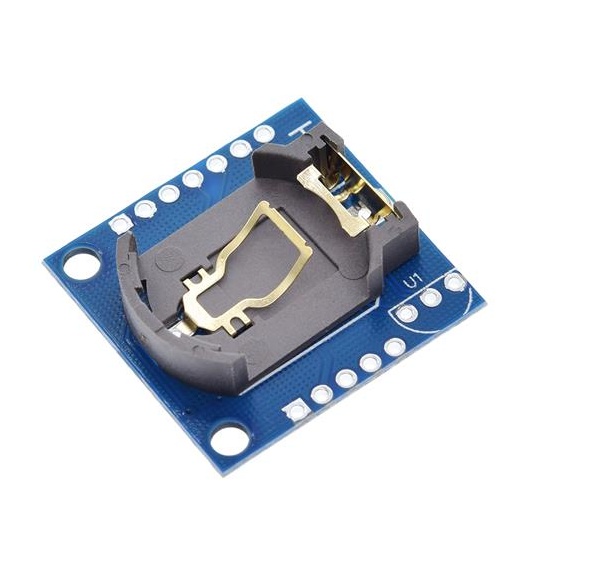

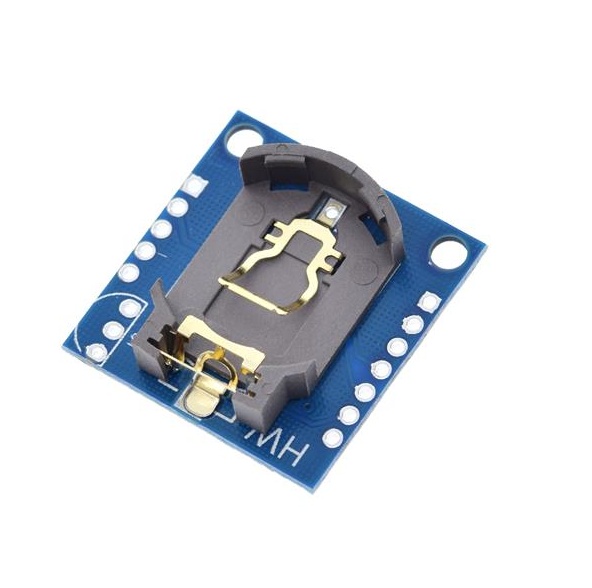

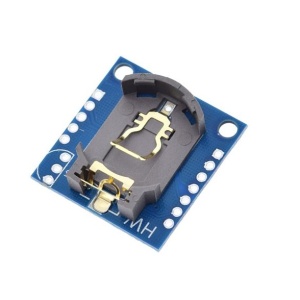

- Rezervno napajanje: Ležište za dugmastu bateriju (CR2032 ili LIR2032),

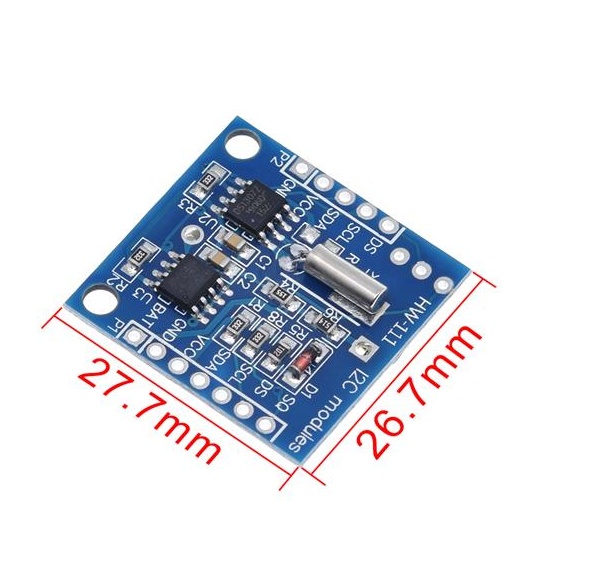

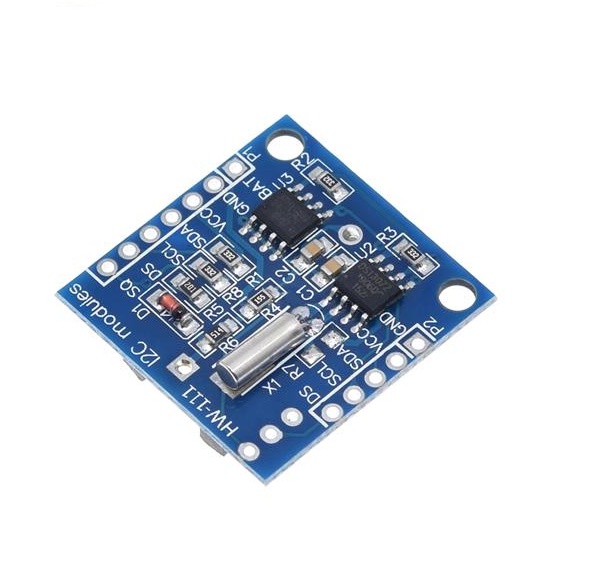

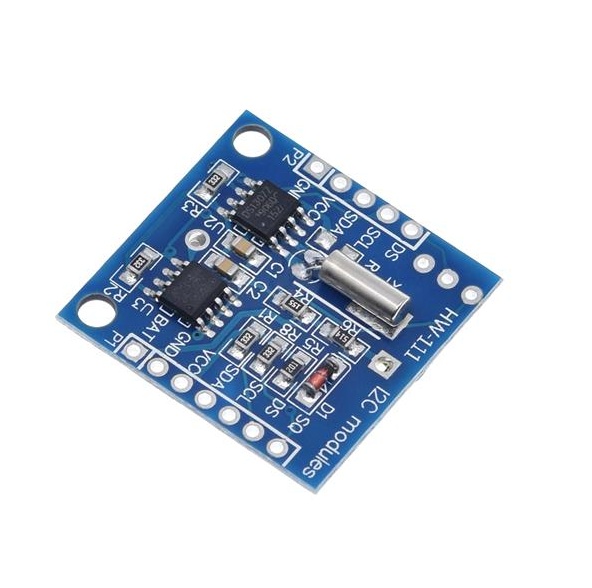

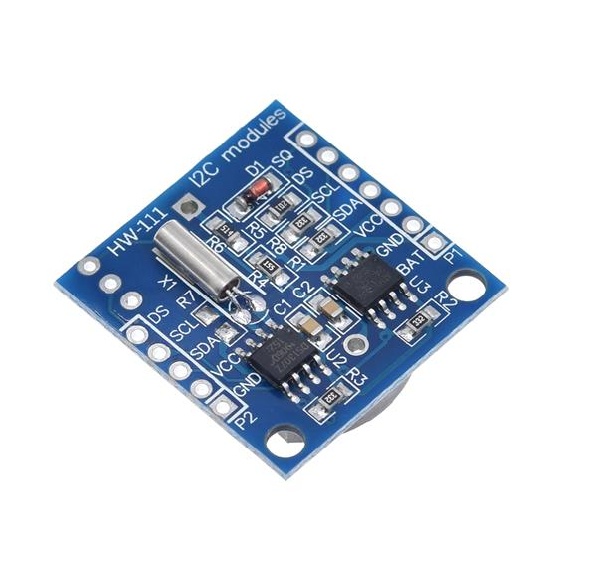

- Izvodi na ploči: VCC, GND, SDA, SCL, SQ (izlaz kvadratnog signala), DS.
