Mikrotalasni radarski senzor pokreta LV002 6-40V (8-15m)

Opis

LV002 mikrotalasni radarski senzor pokreta predstavlja napredno i pouzdano rešenje za automatizaciju osvetljenja, bezbednosne sisteme i pametne uređaje. Koristeći sofisticiranu Doppler tehnologiju na frekvenciji od 10.525GHz, ovaj modul precizno detektuje kretanje ljudi i objekata na velikim udaljenostima. Za razliku od klasičnih PIR senzora, mikrotalasni talasi mogu da prolaze kroz nemetalne barijere poput stakla, tankih zidova i plastike, što omogućava skrivenu ugradnju unutar kućišta uređaja. Zahvalžujući širokom rasponu radnog napona od 6V do 40V, modul je izuzetno fleksibilan i idealan za integraciju u sisteme T8 induktivnih lampi, hodnike, garaže ili dvorišta. Kompaktne dimenzije sa dvoslojnom pločom čine ga savršenim izborom za sve DIY projekte i profesionalne aplikacije.

- Model modula: LV002 (integrisana kola HT9807 / EG40020),

- Tehnologija detekcije: Mikrotalasni Doppler radar,

- Radna frekvencija: 10.525 GHz,

- Ulazni radni napon: DC 6V – 40V,

- Nominalni napon: DC 12V,

- Domet detekcije: 8m – 15m (podesivo eksternim komponentama),

- Ugao detekcije: Širokih 180°,

- Snaga odašiljanja: < 2mW (potpuno bezbedno za okruženje),

- Fabričko vremensko kašnjenje (Delay): 40s / 60s (podrazumevano),

- Maksimalna snaga opterećenja: Do 1000W (obavezna upotreba eksternog releja za velike potrošače),

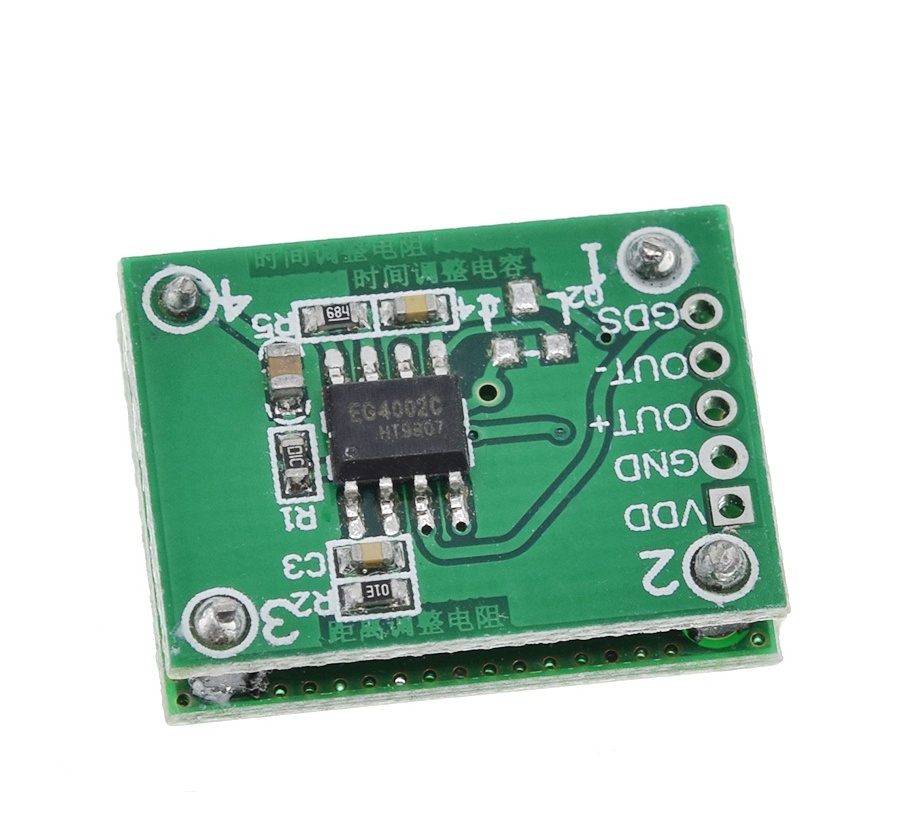

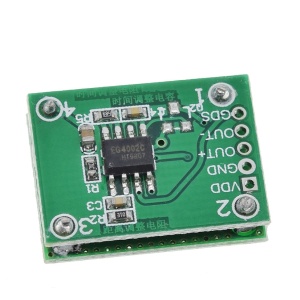

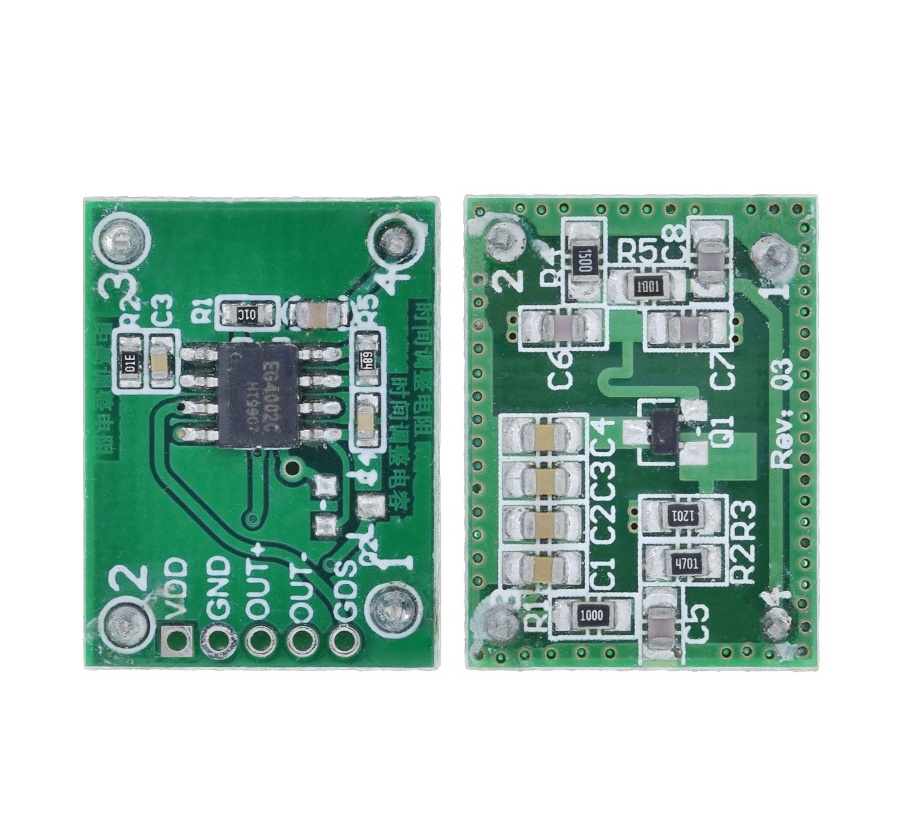

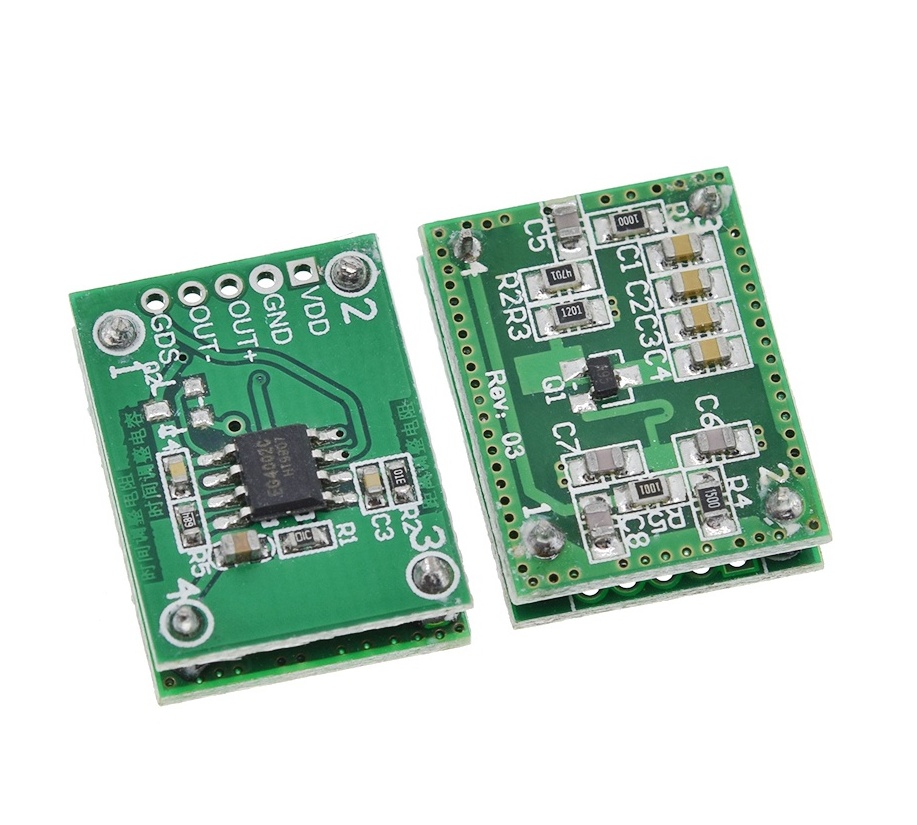

- Raspored pinova na ploči: VDD – Pozitivan pol napajanja / GND – Uzemljenje (Minus) / OUT+ / OUT- – Izlazni trigger signal / GDS – Kontrolni pin / Gejt,

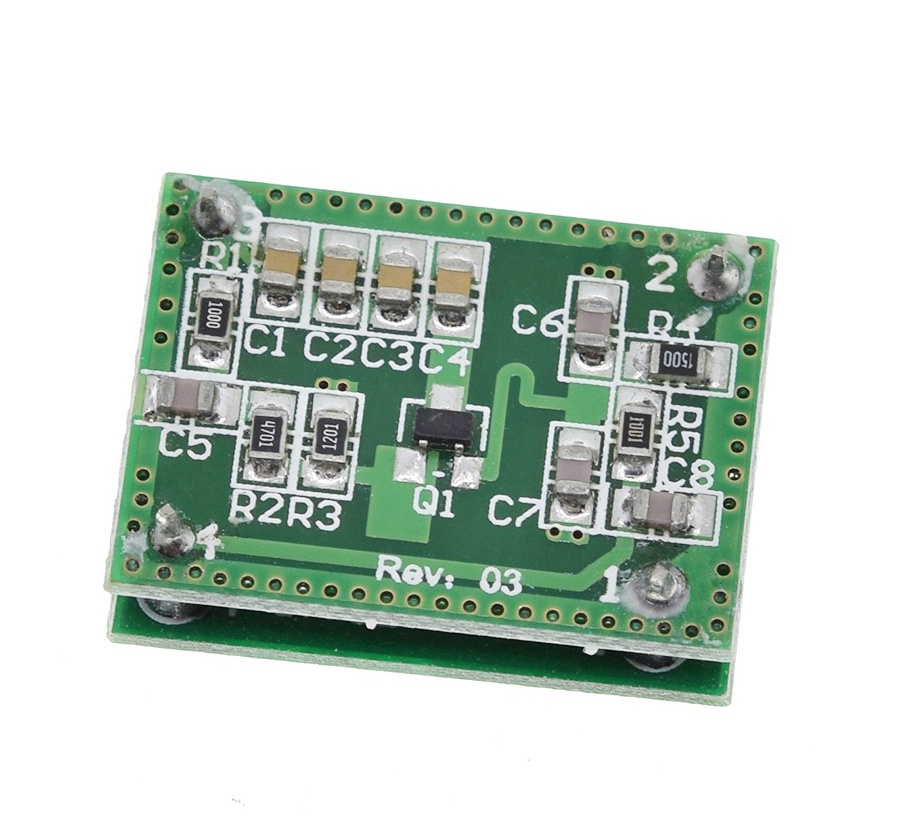

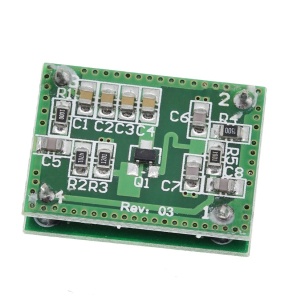

- Mogućnosti podešavanja: Na pločici se nalaze namenska mesta za lemljenje otpornika i kondenzatora za fino štelovanje vremena kašnjenja (vreme) i distance detekcije (daljina),

- Dimenzije pločice: 31 mm x 17 mm (kompaktan dvoslojni PCB dizajn),

- Napomena za bezbednost: Prilikom povezivanja strogo vodite računa o polaritetu (VDD i GND). Pogrešno povezivanje žica može trajno oštetiti i spaliti ploču.
