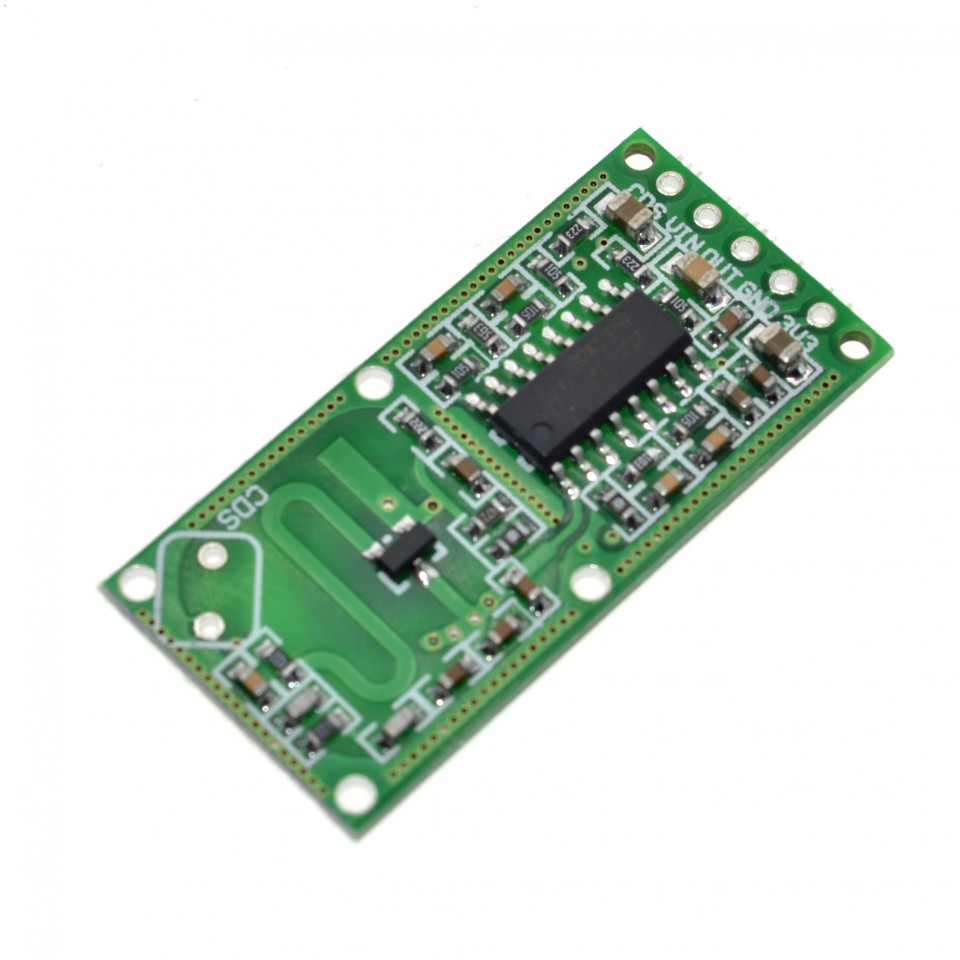

Mikrotalasni Senzor Pokreta RCWL-0516 Dopler Radar za Arduino

RCWL-0516 mikrotalasni radarski senzor pokreta je napredni modul koji koristi Doplerov efekat za preciznu detekciju kretanja. Za razliku od klasičnih PIR senzora koji reaguju na toplotu tela, ovaj modul emituje mikrotalasne signale visoke frekvencije i meri njihovo odbijanje. Zahvaljujući tome, senzor može da detektuje pokret čak i kroz tanke zidove, staklo, plastiku ili drvo. Idealan je za projekte automatizacije kućnog osvetljenja, bezbednosne sisteme i pametne uređaje koji zahtevaju skrivenu ugradnju. Jednostavno se povezuje sa mikrokontrolerima kao što su Arduino, Raspberry Pi i ESP8266.

- Radni napon (Vin): 4.0 V do 28.0 V jednosmerne struje (DC),

- Radna struja: tipično 2.8 mA (maksimalno do 3.0 mA),

- Domet detekcije: od 5 do 7 metara,

- Ugao detekcije: 360 stepeni (omnidirekcioni) bez slepih uglova,

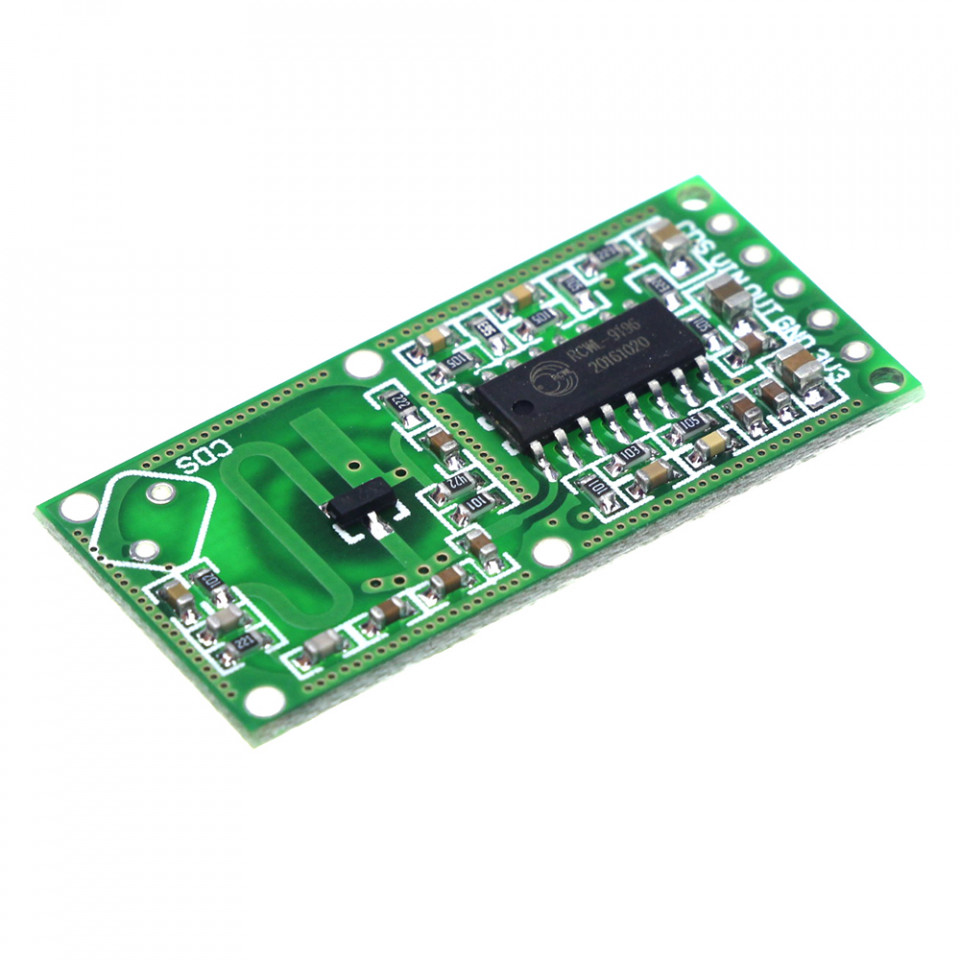

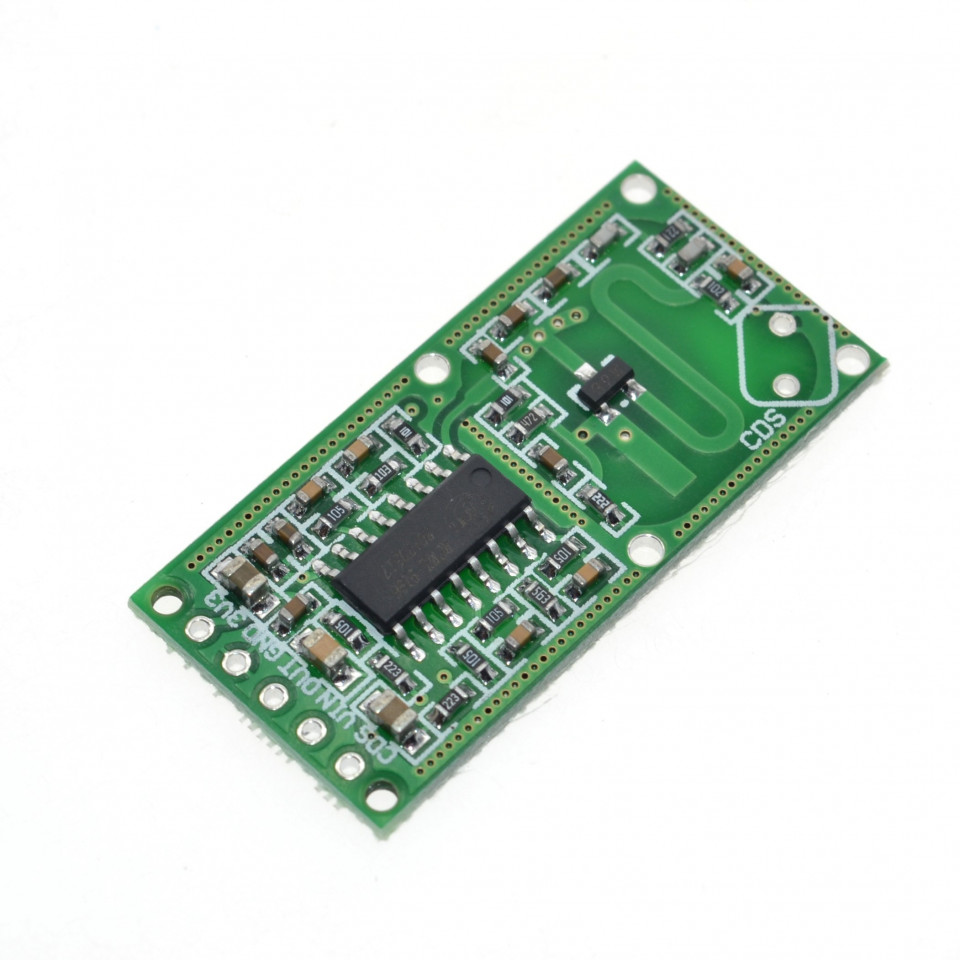

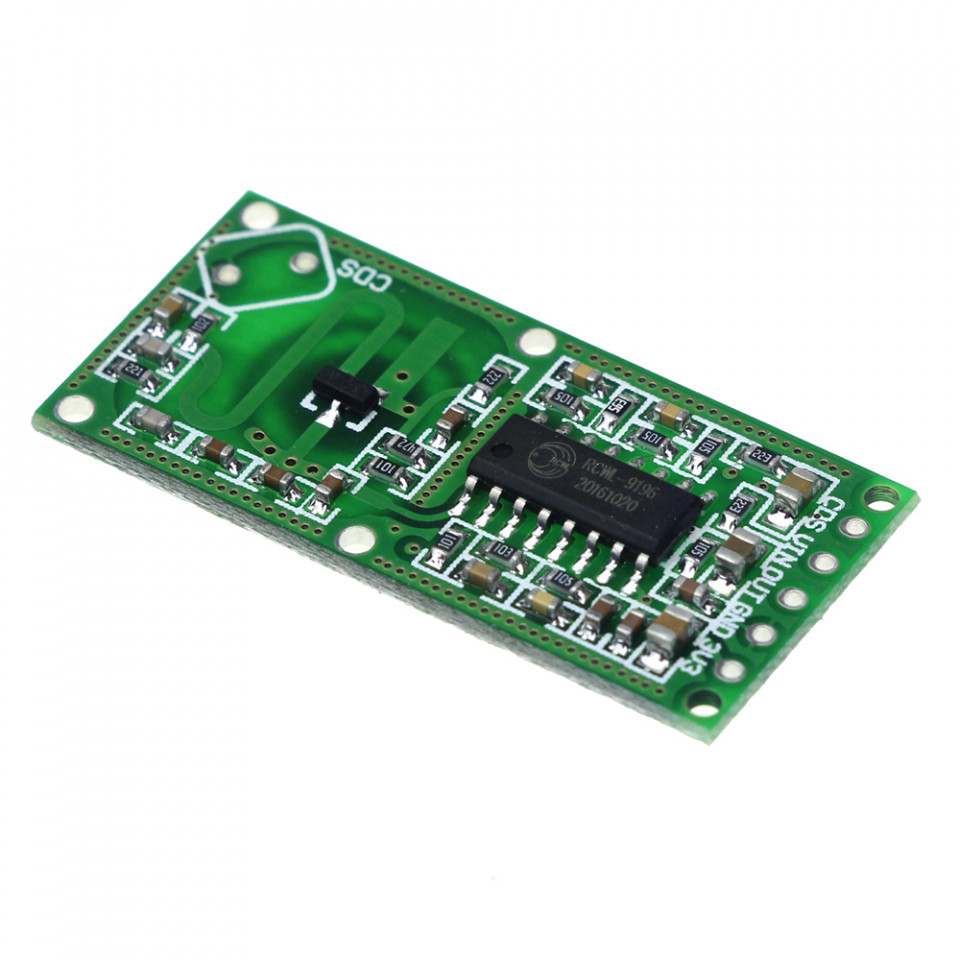

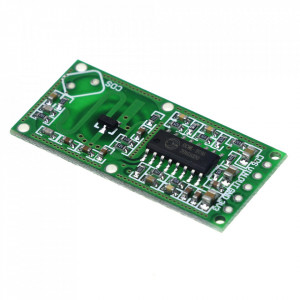

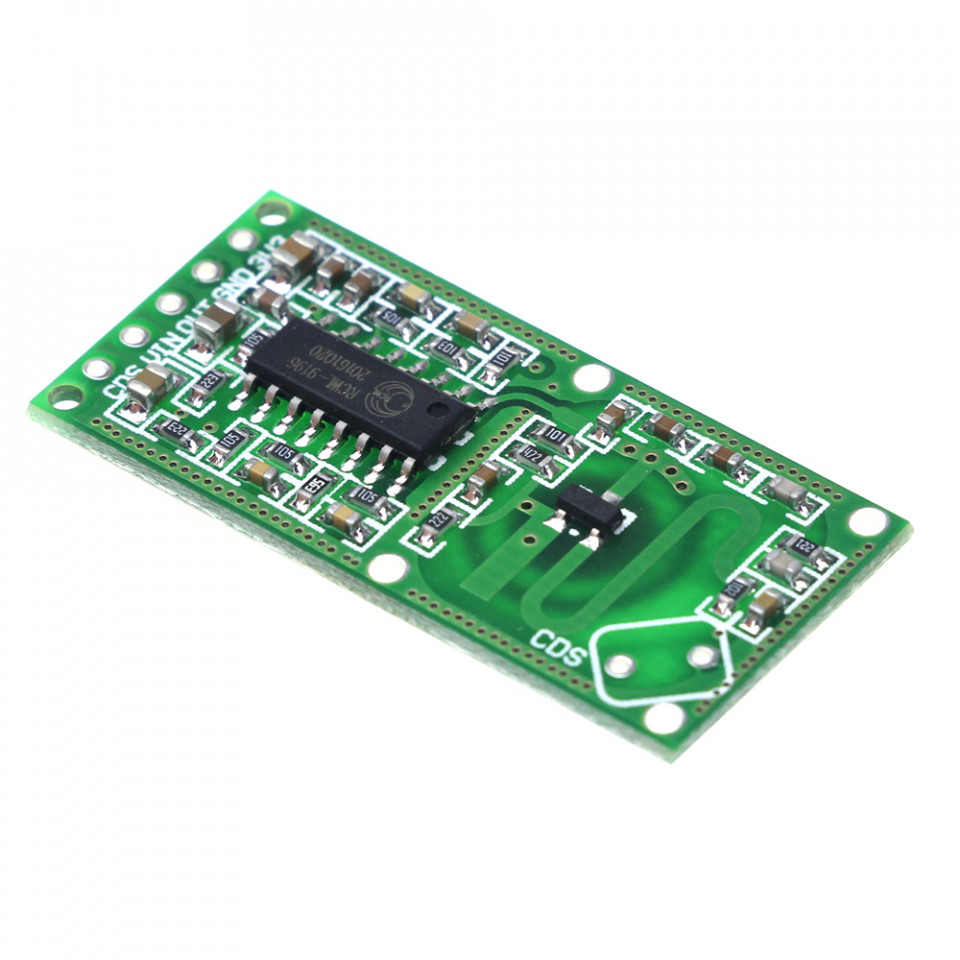

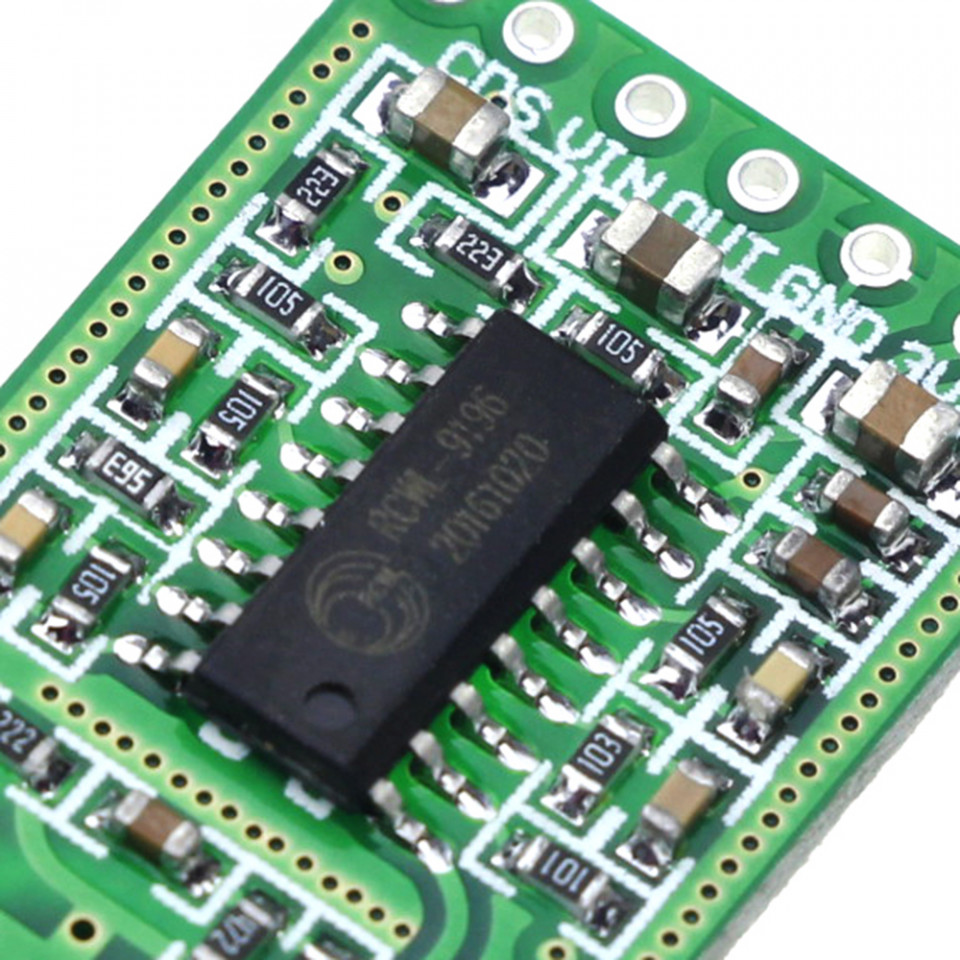

- Glavni upravljački čip: RCWL-9196,

- Izlazni signal (OUT): digitalni signal visokog nivoa (3.3V) kada detektuje pokret, inače je na niskom nivou (0V),

- Vreme zadržavanja signala: oko 2 do 3 sekunde nakon prestanka pokreta,

- Napon izlaza za napajanje (3V3): stabilisan izlaz od 3.3 V sa maksimalnom strujom do 100 mA za napajanje eksternih komponenti,

- Frekvencija rada: ~3.18 GHz (mikrotalasni opseg),

- Predajni kapacitet: maksimalno 20 mW,

- Radna temperatura: od -20°C do +80°C,

- Dimenzije pločice: 35 mm x 17 mm,

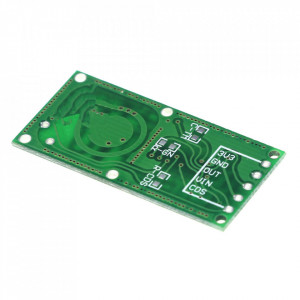

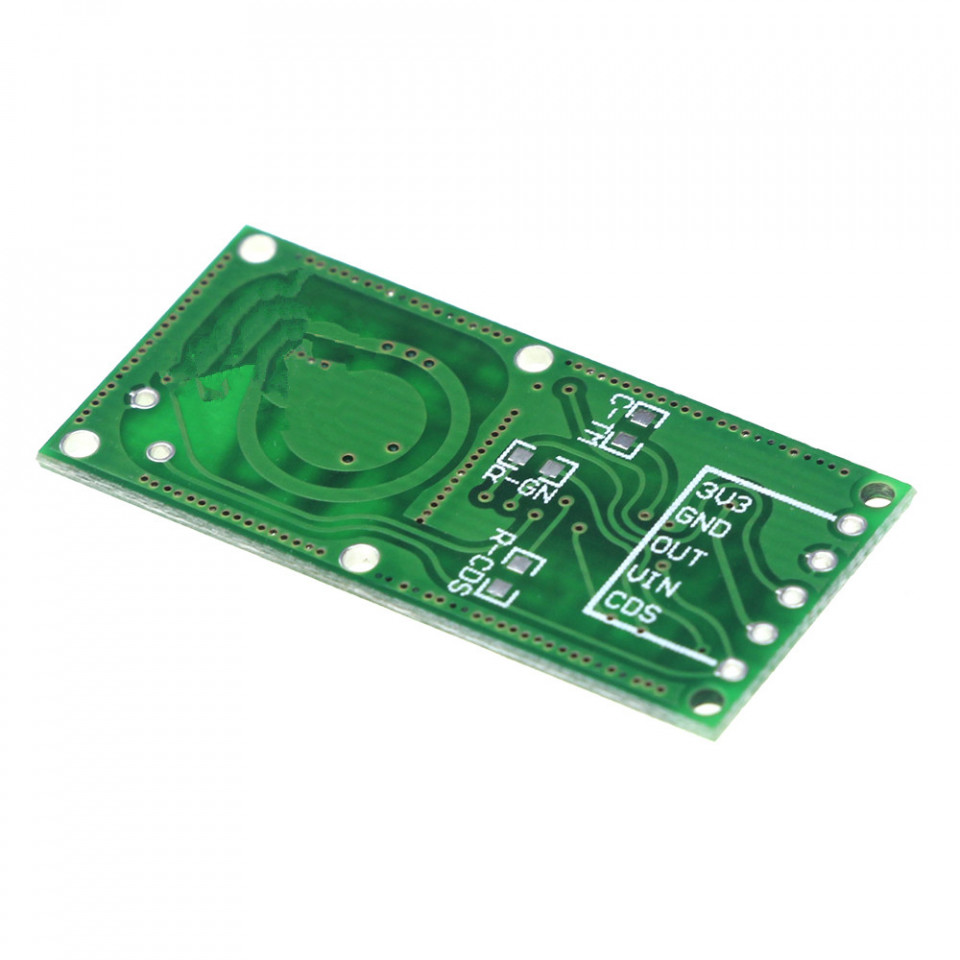

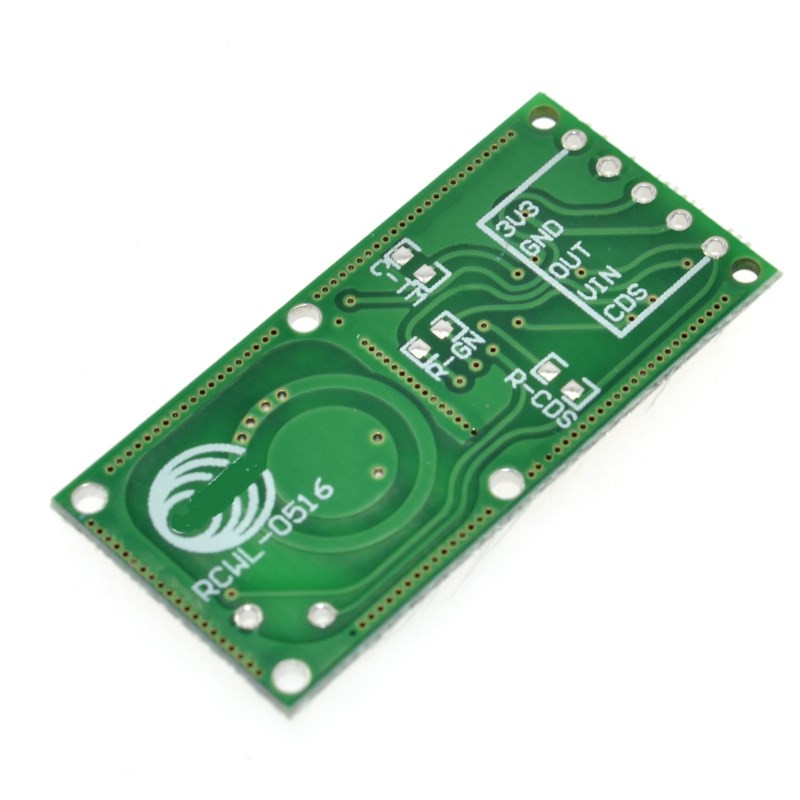

- Dodatne opcije za podešavanje (padovi na poleđini): C-TM (Mesto za lemljenje kondenzatora za produženje vremena zadržavanja izlaznog signala), R-GN (Mesto za lemljenje otpornika za smanjenje dometa detekcije fabrički podešen na maksimum), R-CDS (Mesto za povezivanje fotootpornika LDR koji omogućava da senzor radi samo u mraku).
