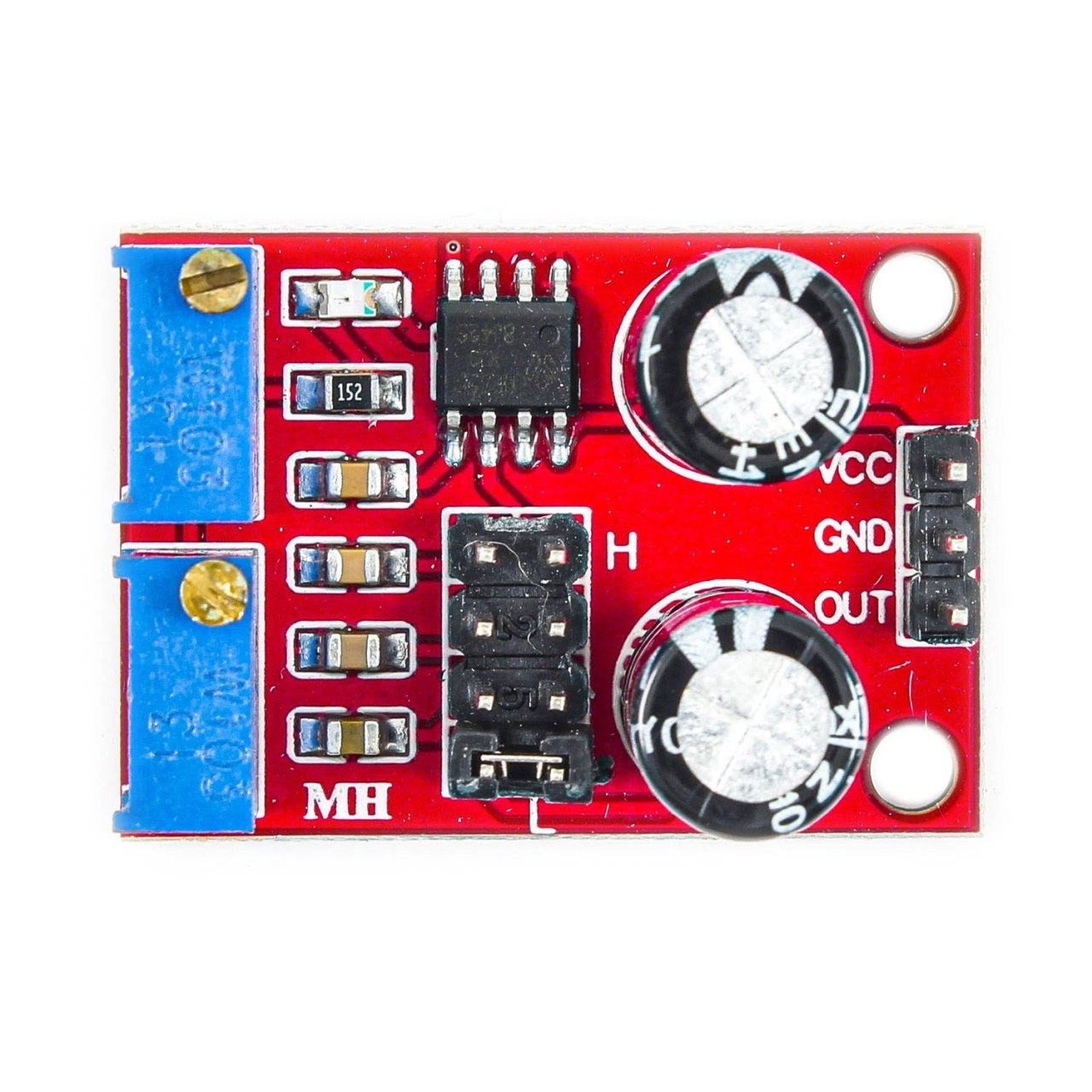

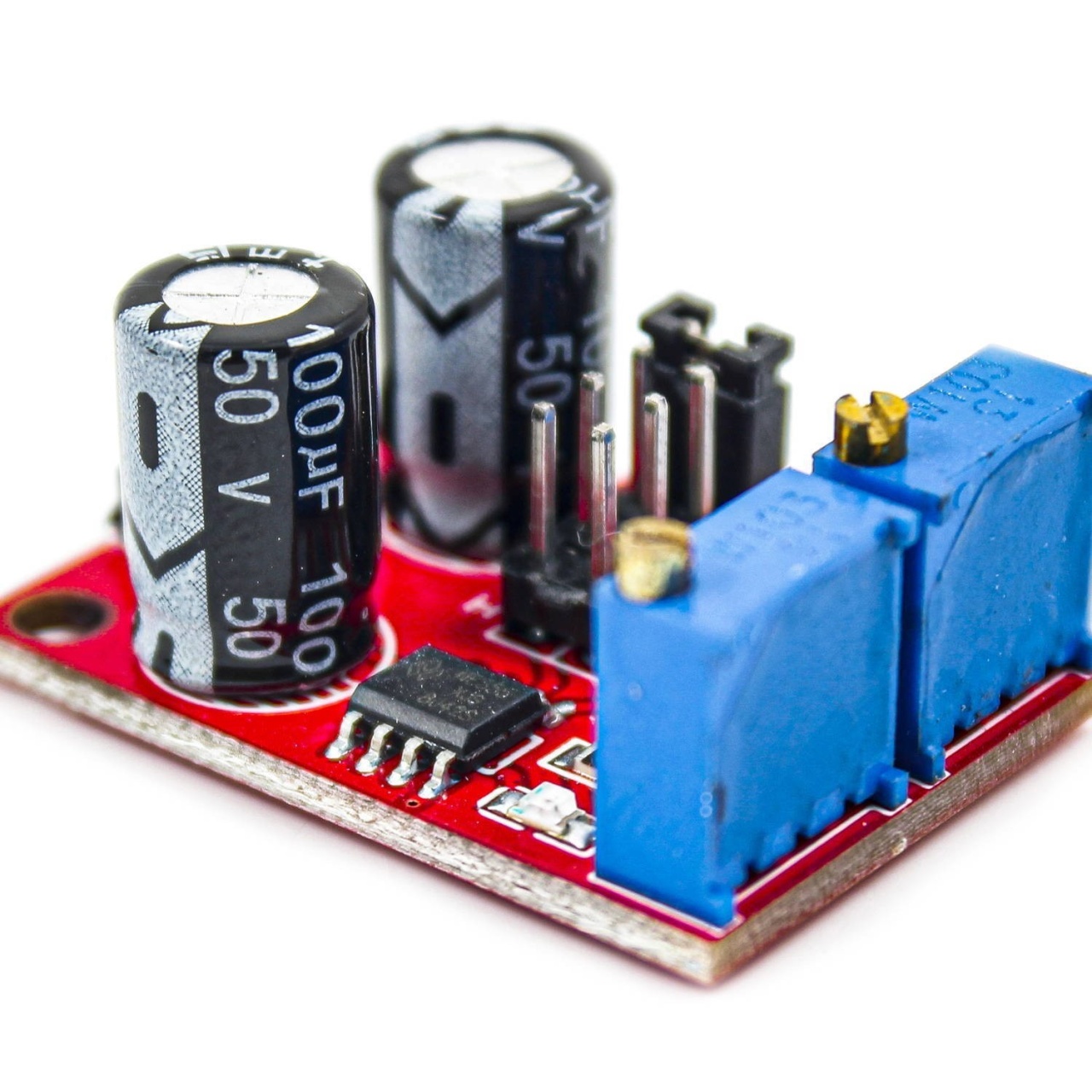

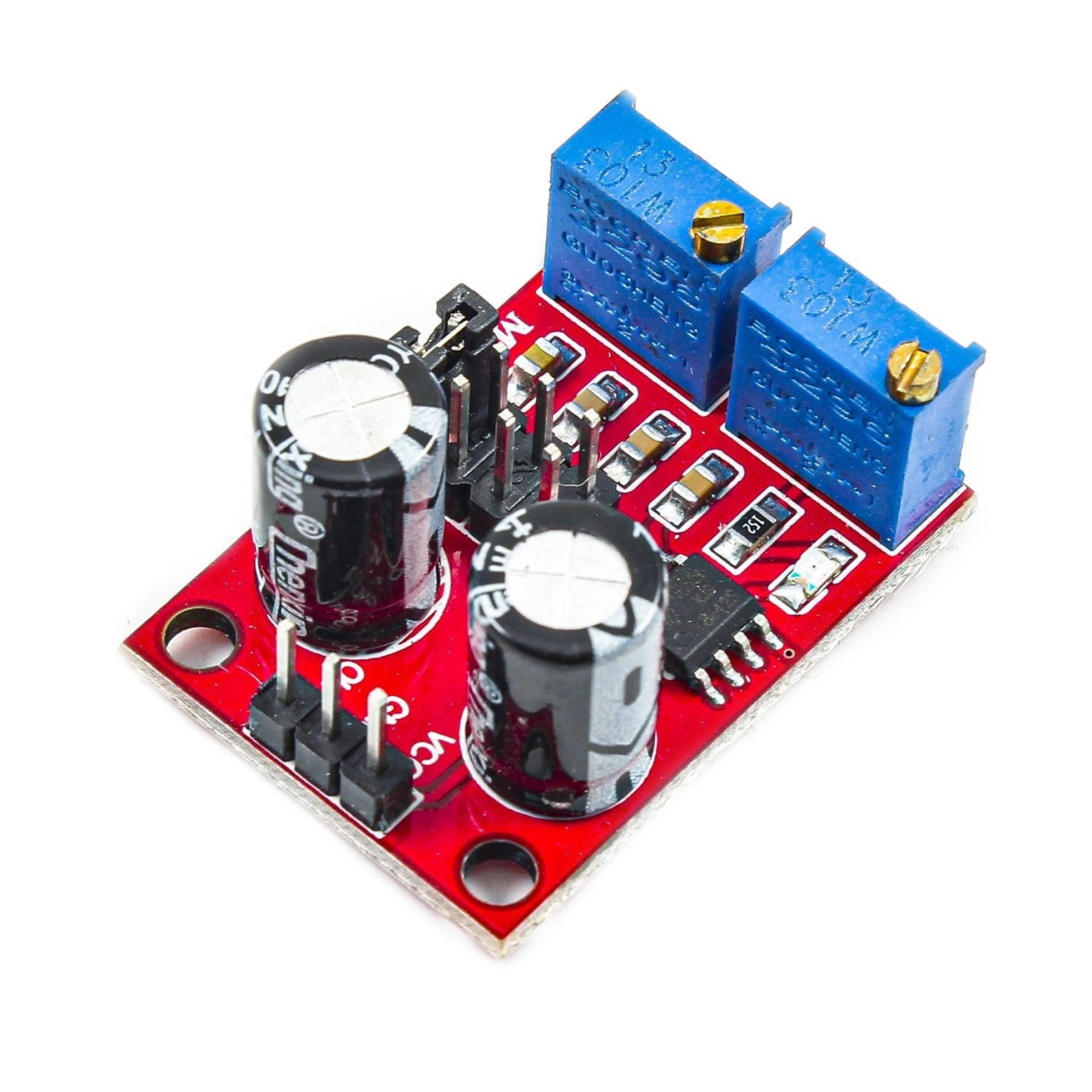

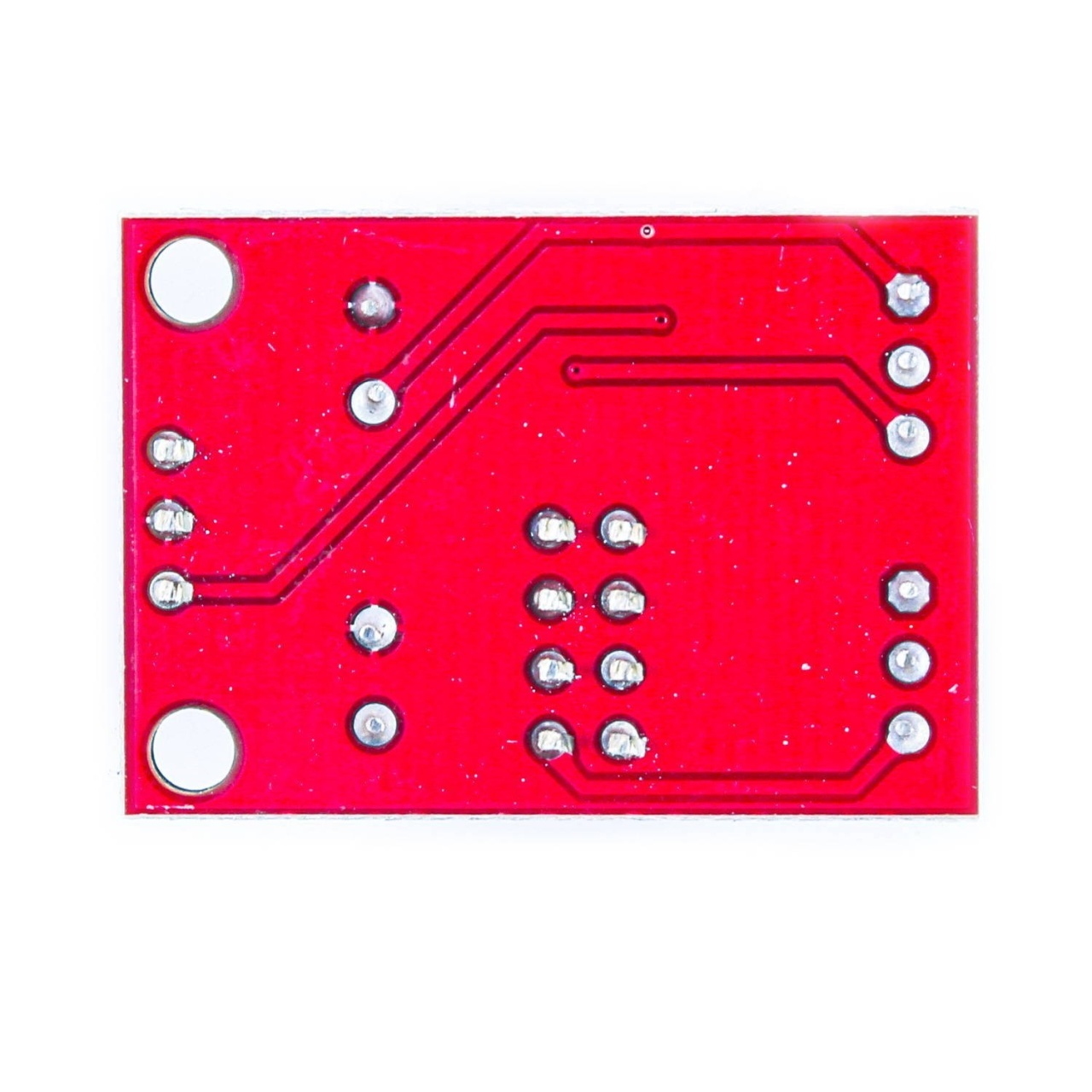

NE555 Podesivi Generator Signala i Impulsa (Frekvencija i Duty Cycle) - PWM Generator Pravougaonog Talasa 1Hz - 200kHz

Ovaj NE555 modul je generator impulsnog signala pravougaonog oblika sa podesivom frekvencijom i radnim ciklusom (duty cycle). Poseduje dva ugrađena precizna potenciometra koji omogućavaju nezavisno i fino podešavanje parametara izlaznog signala. Modul je idealan za projekte sa mikrokontrolerima poput Arduina, gde služi kao pouzdan izvor takta ili test signala. Kompaktan dizajn i jednostavna tropinska konekcija čine ga veoma lakim za integraciju u različite elektronske sisteme. Najčešće se koristi za kontrolu brzine DC motora, dimovanje LED osvetljenja i generisanje kvadratnih talasa u laboratorijske svrhe.

- Glavni čip: NE555 tajmer IC,

- Ulazni napon: 5V – 15V DC (pri 5V napajanju, izlazna struja je oko 15mA; pri 12V, oko 35mA),

- Izlazna amplituda: 4.2V V-PP do 11.4V V-PP (u zavisnosti od ulaznog napona),

- Maksimalna izlazna struja: ≥ 15mA (pri 5V napajanju) / ≥ 35mA (pri 12V napajanju),

- Indikator: LED dioda za vizuelni prikaz izlaznog signala (treperi pri niskim frekvencijama),

- Podešavanje frekvencije: Preko višegrtajnog potenciometra (W103),

- Podešavanje radnog ciklusa: Preko odvojenog višegrtajnog potenciometra,

- Dimenzije ploče: Približno 31mm x 22mm.
