PWM Generator Signala XY-LPWM 1Hz-150kHz sa LCD Ekranom - Digitalni Generator Impulsa i Frekvencije

Opis

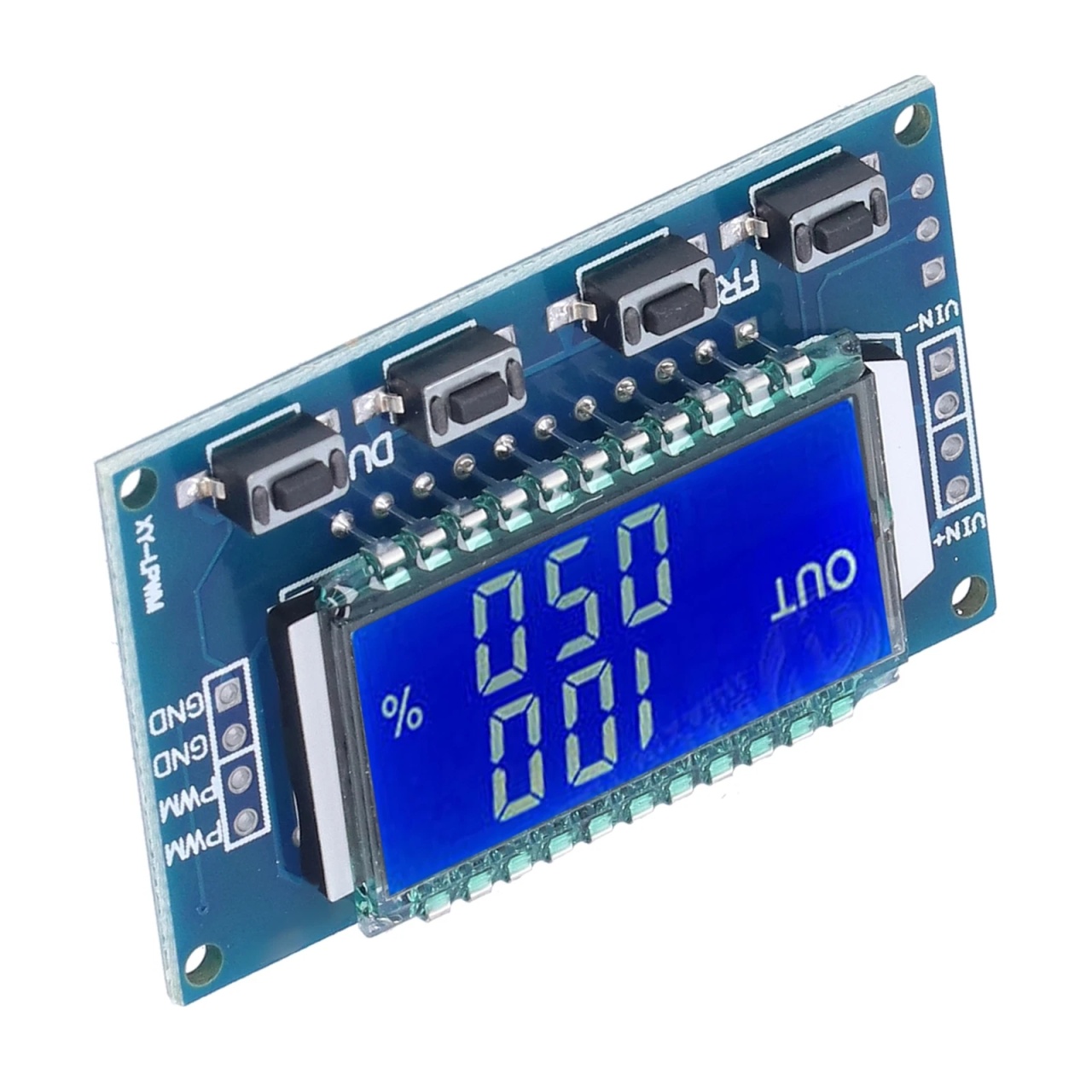

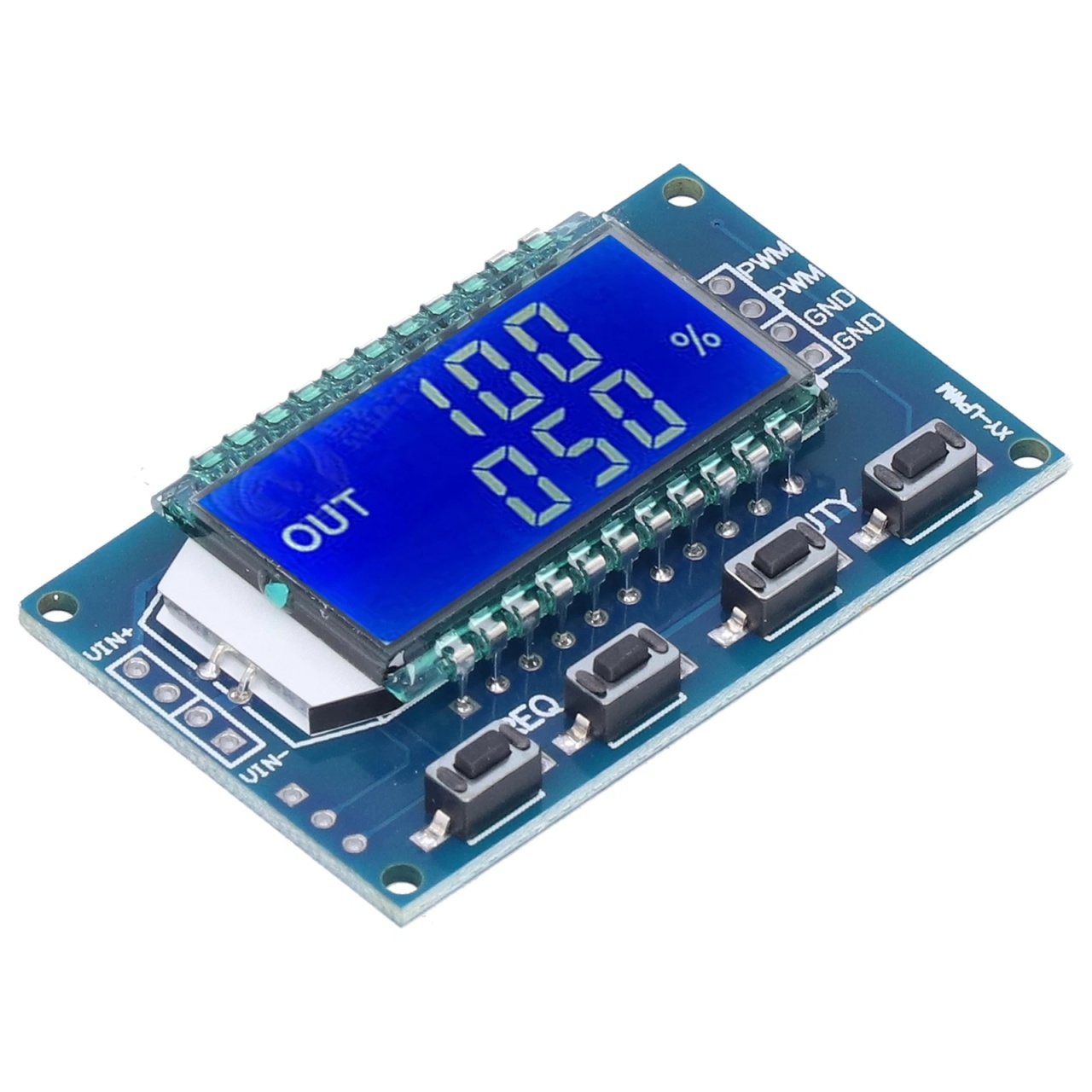

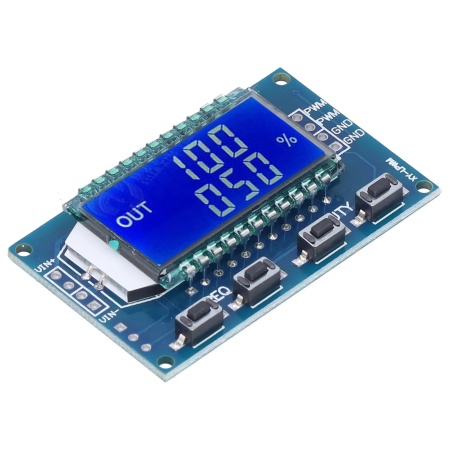

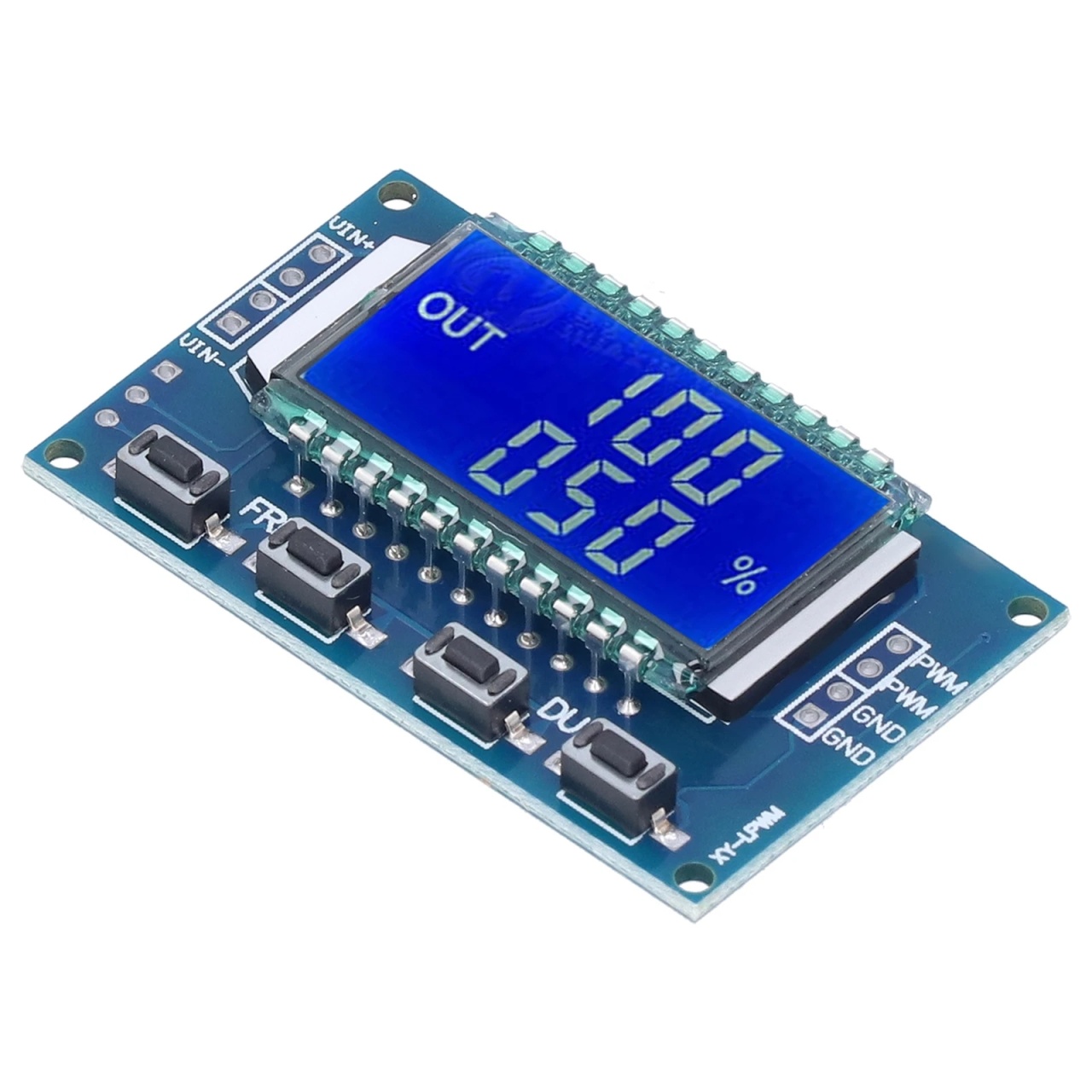

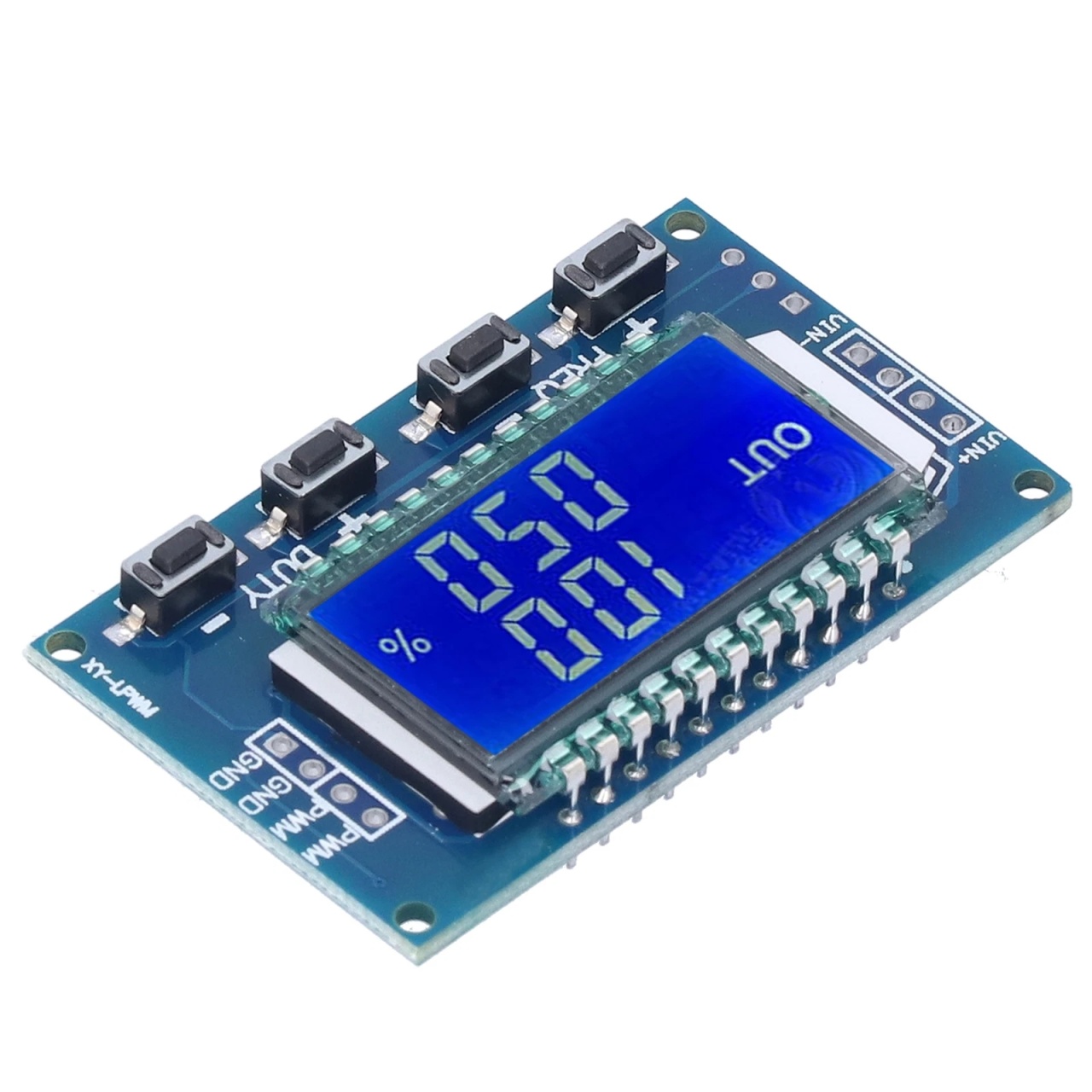

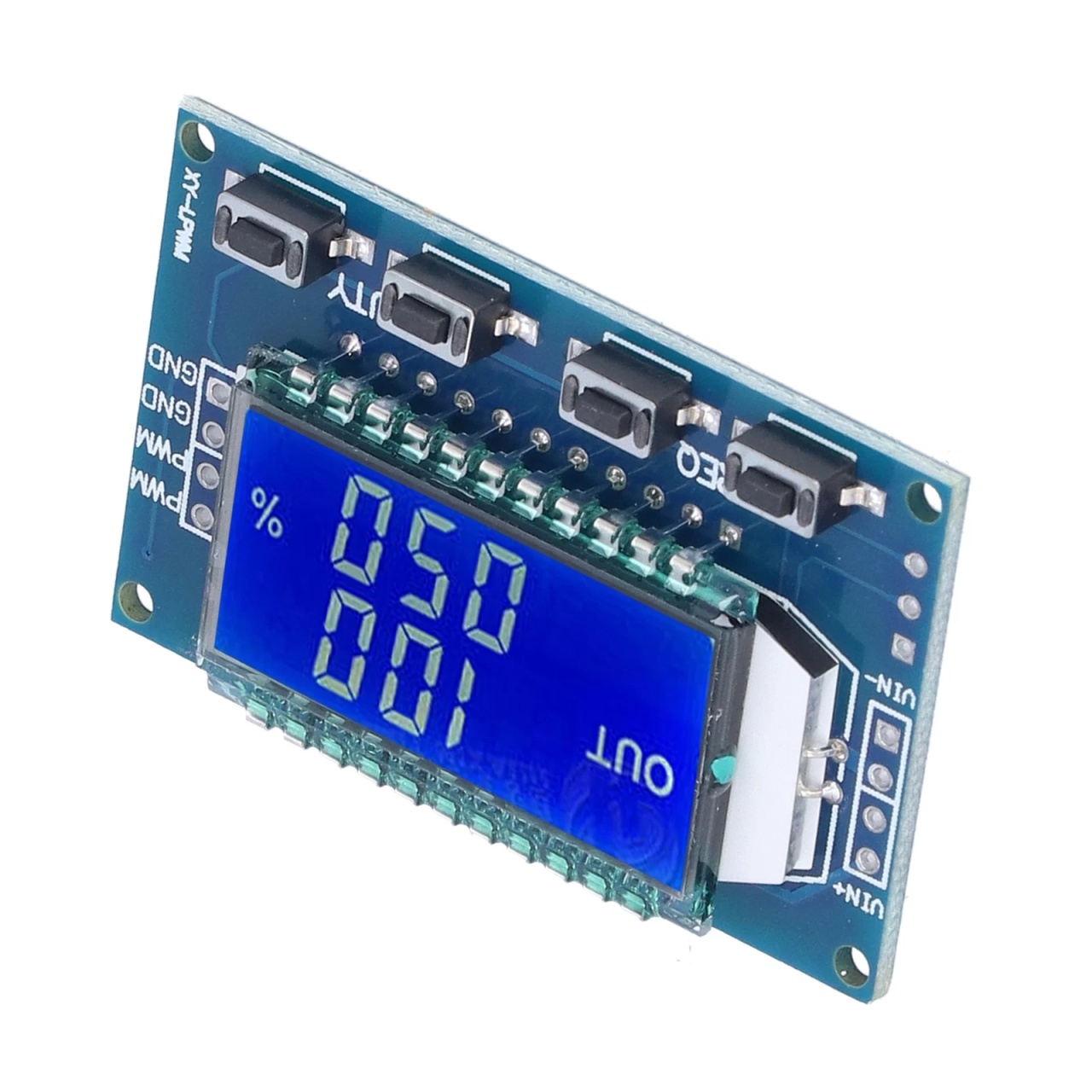

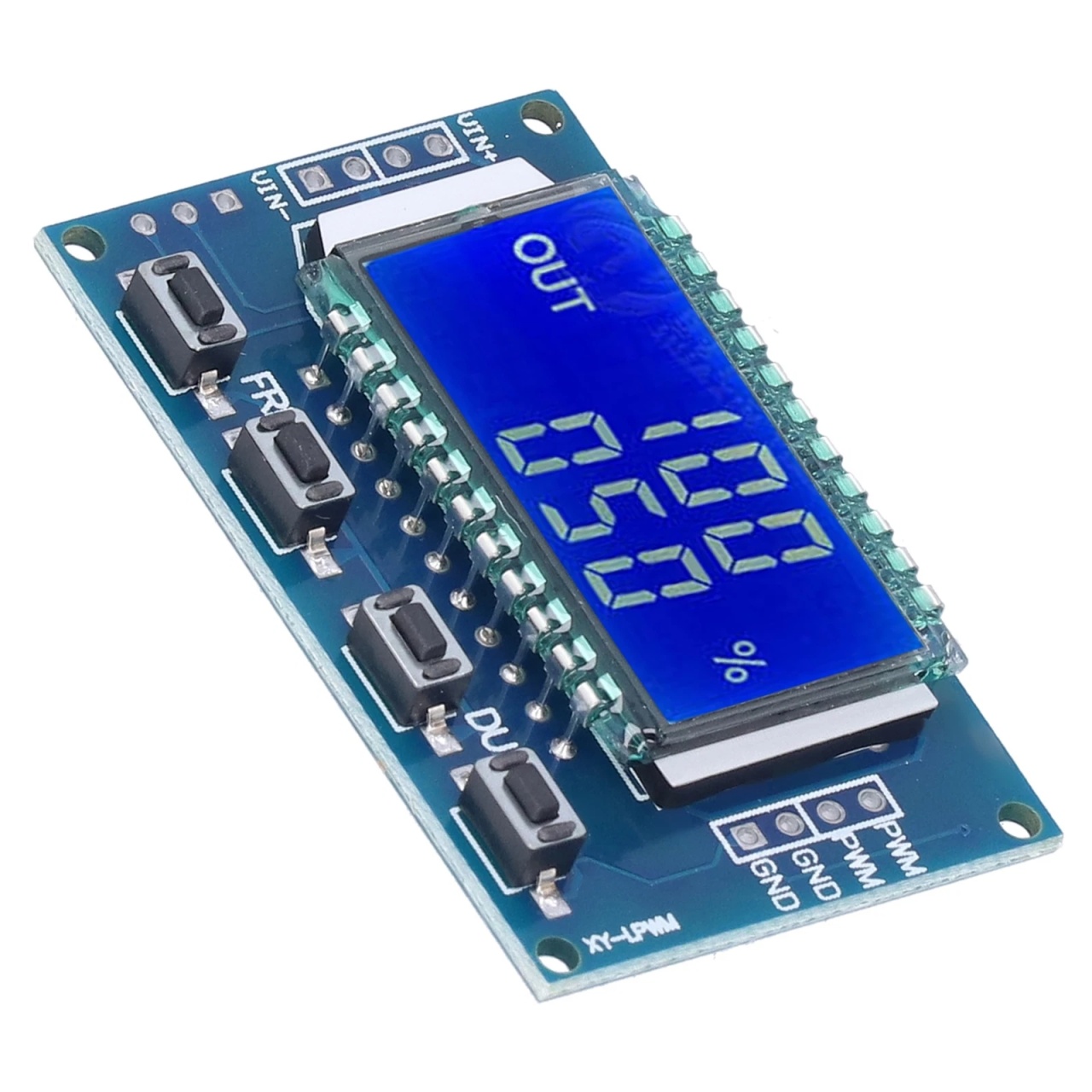

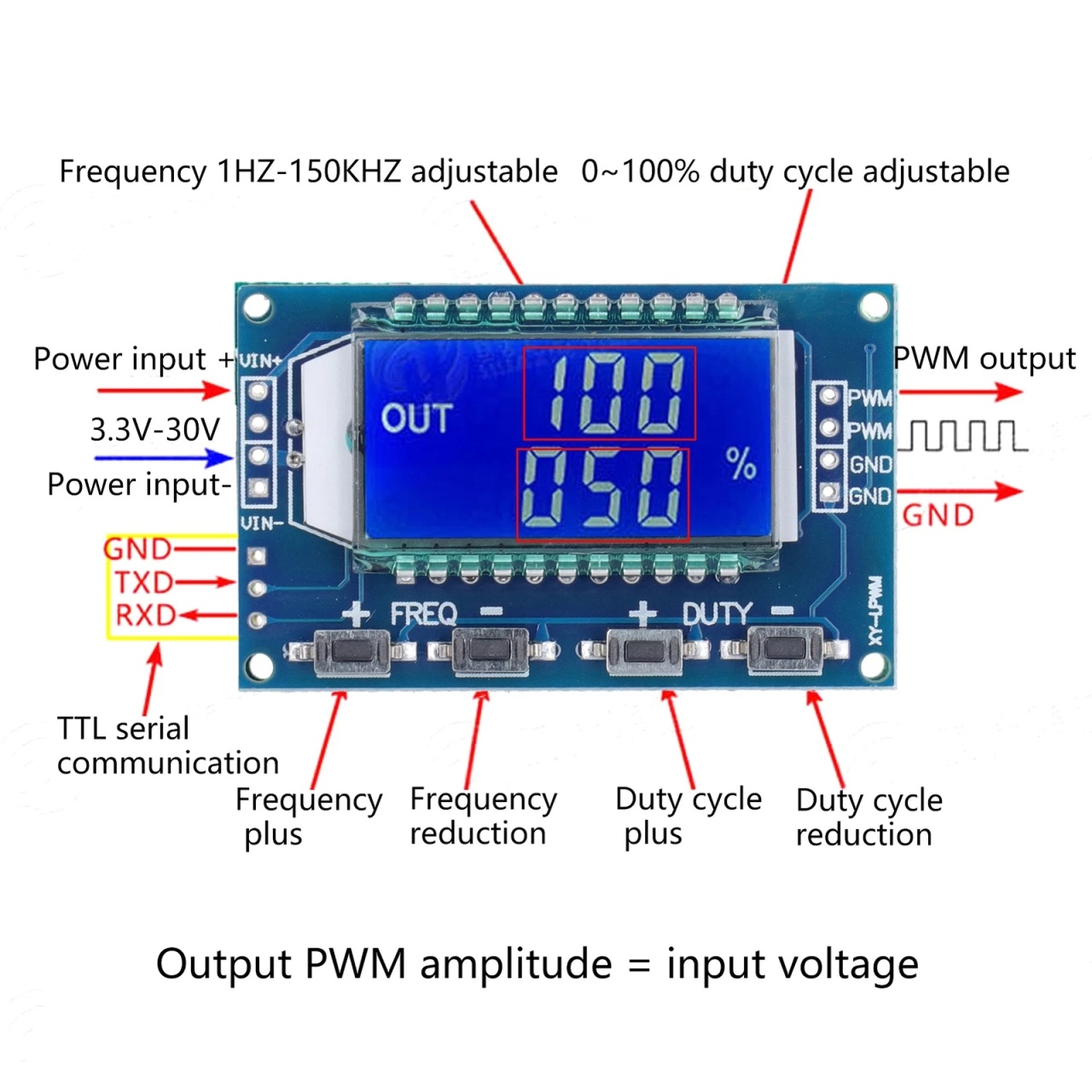

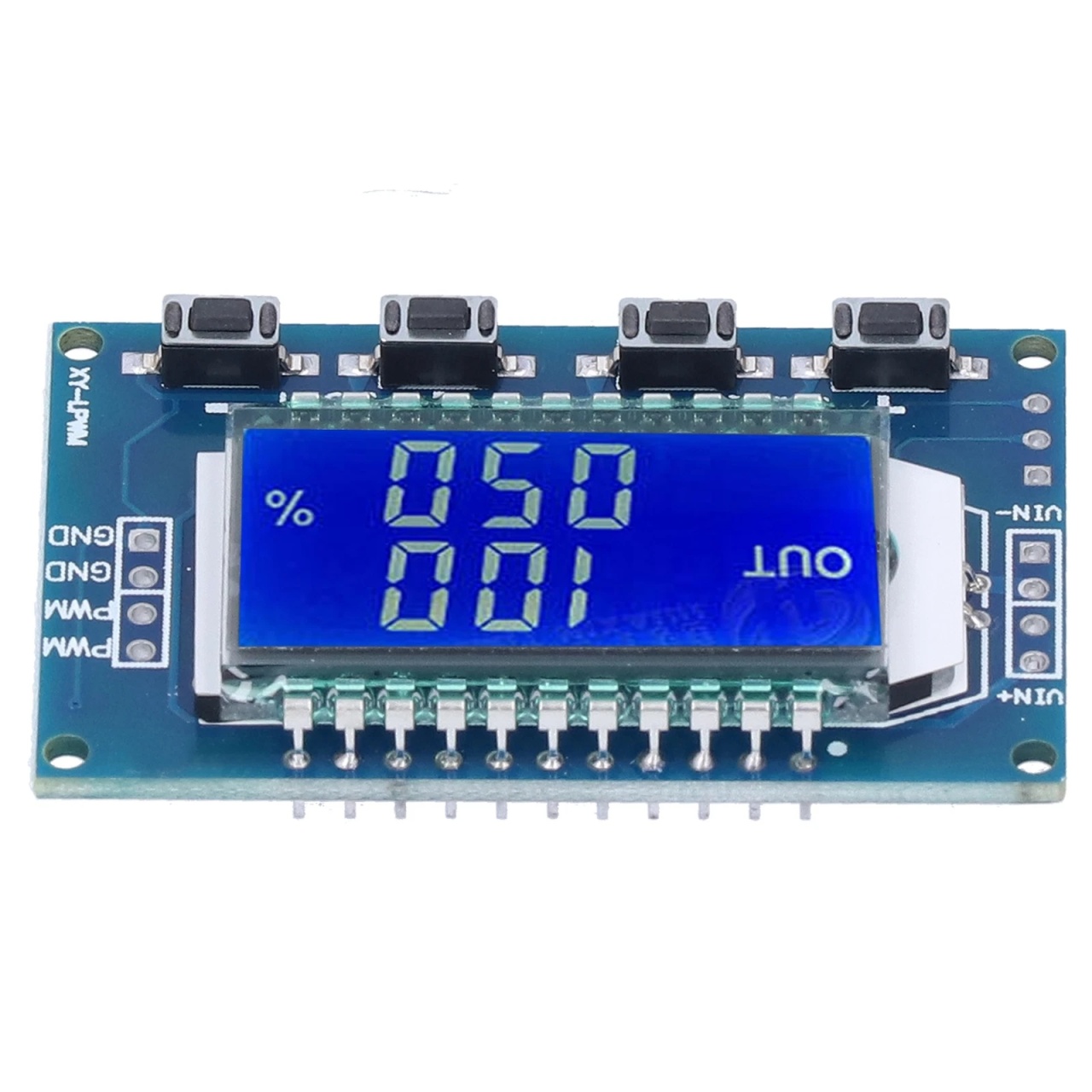

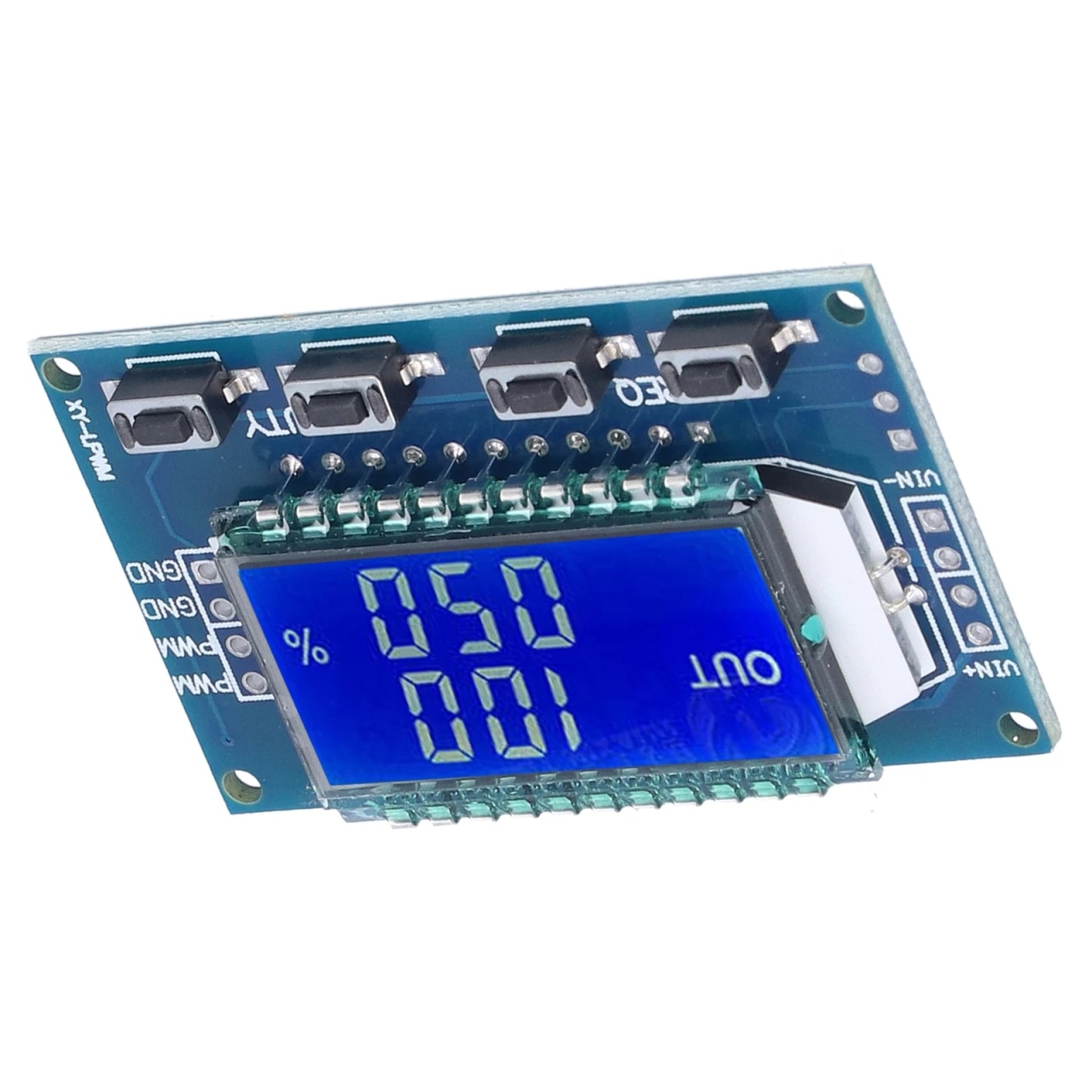

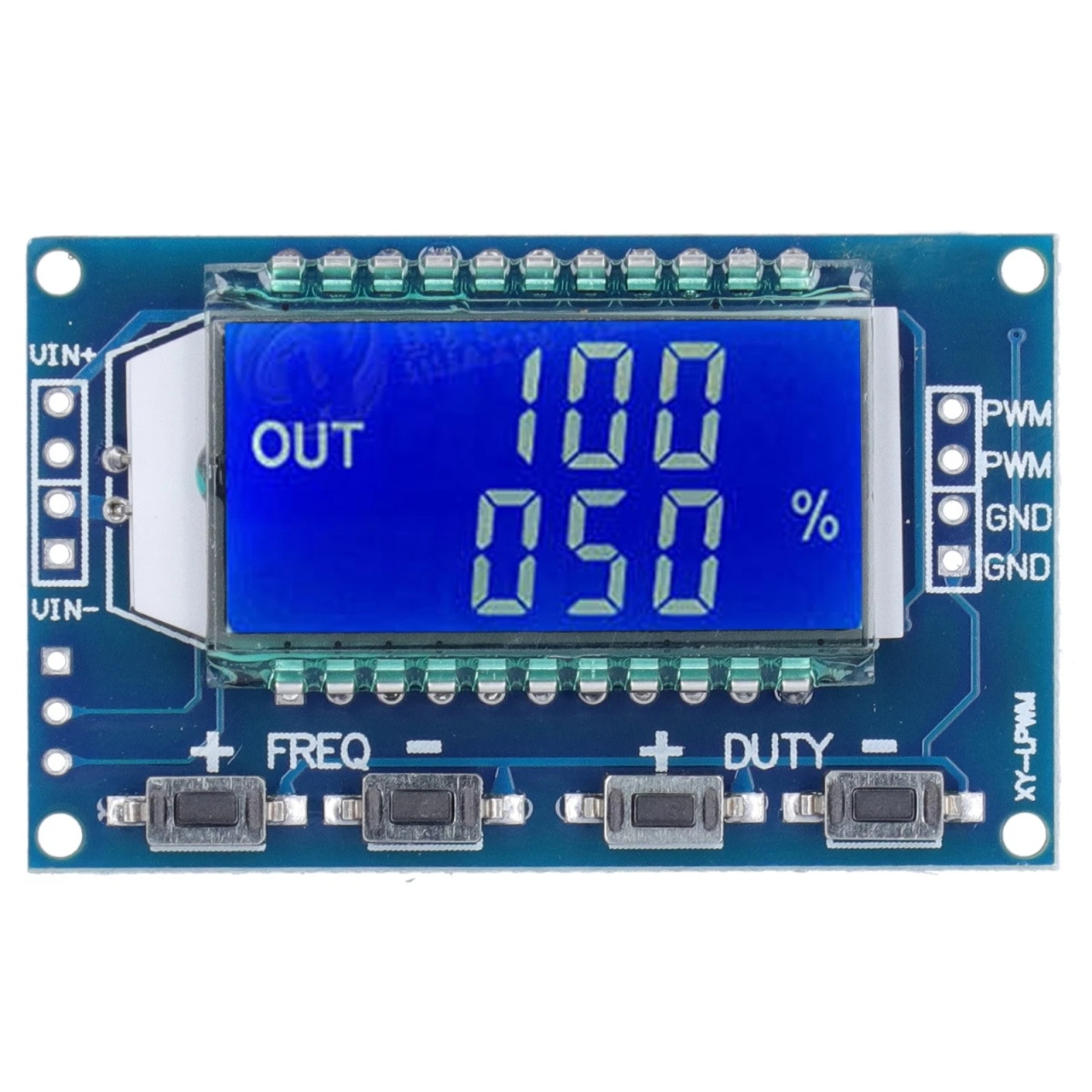

Ovaj XY-LPWM digitalni signal generator je kompaktan elektronski modul visokih performansi koji omogućava precizno generisanje pravougaonih PWM impulsa. Uređaj je opremljen preglednim, plavo pozadinsko osvetljenim LCD ekranom koji u realnom vremenu istovremeno prikazuje trenutne vrednosti frekvencije i radnog ciklusa (duty cycle). Četiri integrisana taktilna prekidača omogućavaju veoma jednostavno, brzo i nezavisno podešavanje parametara izlaznog signala direktno na samoj ploči. Zbog svoje svestranosti i stabilnosti u radu, ovaj modul predstavlja idealan alat za razvoj laboratorijskih projekata, preciznu kontrolu brzine DC motora, upravljanje drajverima koračnih motora i podešavanje intenziteta svetlosti (dimovanje). “The module automatically stores all settings; consequently, the parameters remain intact even after a power cycle,” čime se eliminiše potreba za ponovnim kalibrisanjem nakon svakog paljenja.

- Model: XY-LPWM,

- Radni napon: 3.3V – 30V DC (zaštititi od pogrešnog polariteta),

- Frekventni opseg: 1Hz – 150KHz (podeljen u četiri automatska opsega za maksimalnu rezoluciju),

- Automatski opsezi frekvencije: Opseg 1: XXX (bez decimalne tačke) — od 1Hz do 999Hz (korak 1Hz) / Opseg 2: X.XX (decimalna tačka na mestu stotina) — od 1.00KHz do 9.99KHz / Opseg 3: XX.X (decimalna tačka na mestu desetica) — od 10.0KHz do 99.9KHz / Opseg 4: X.X.X (više decimalnih tačaka) — od 1KHz do 150KHz,

- Tačnost frekvencije: Približno ±2% u svakom mernom opsegu,

- Opseg regulacije radnog ciklusa (Duty Cycle): 0% – 100%, podesivo u finim koracima od po 1%,

- Izlazna amplituda: Amplituda PWM izlaznog signala je jednaka naponu napajanja modula,

- Struja izlaznog signala (Load Capacity): Od 5mA do 30mA (standardni signalni nivo),

- Potrošnja struje samog modula: Oko 20mA pri naponu od 5V,

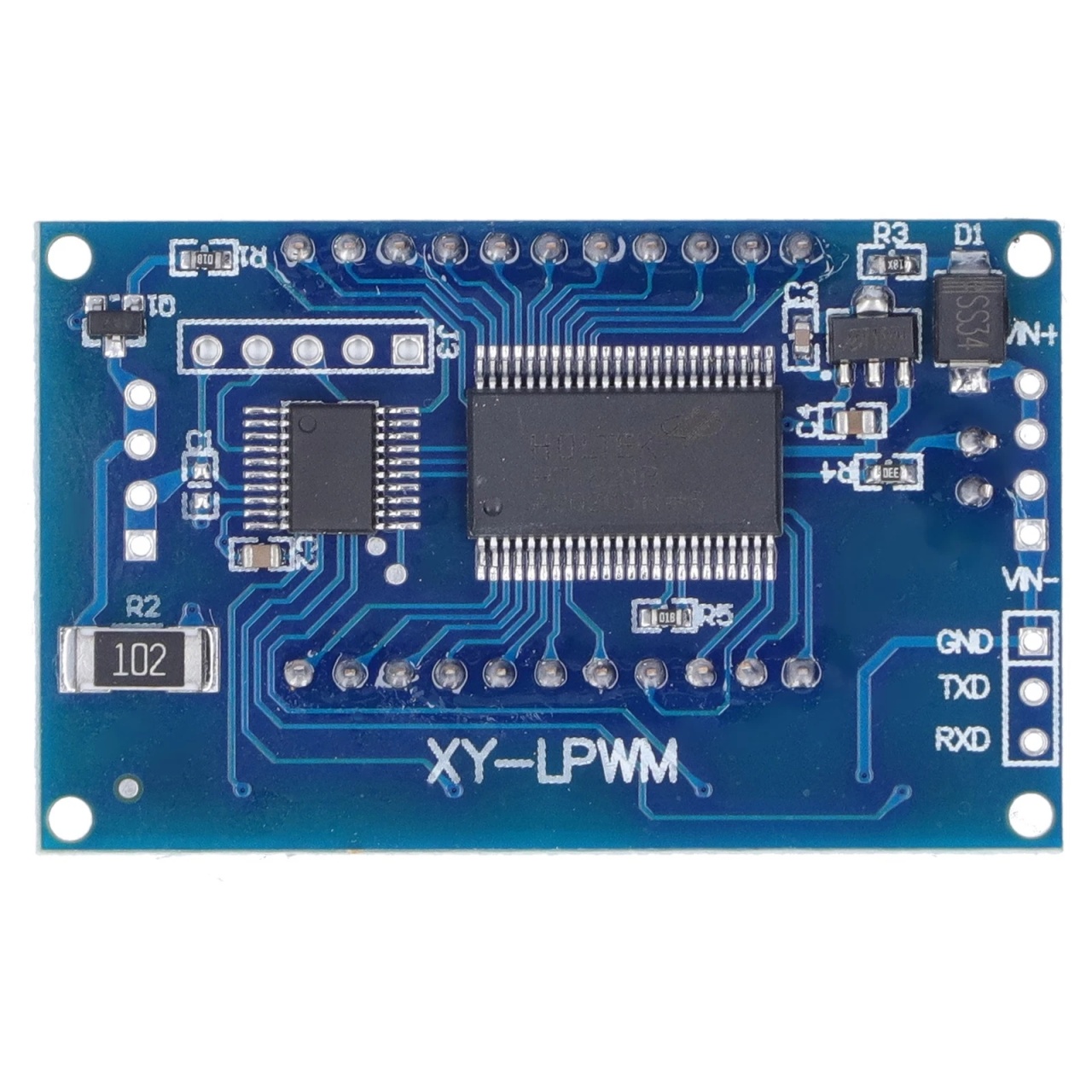

- Serijska komunikacija: Podržava UART TTL serijski nivo komunikacije (3.3V logički nivo) za direktnu kontrolu i očitavanje parametara putem računara ili mikrokontrolera,

- Radna temperatura: -20°C do +70°C,

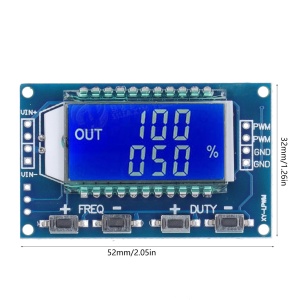

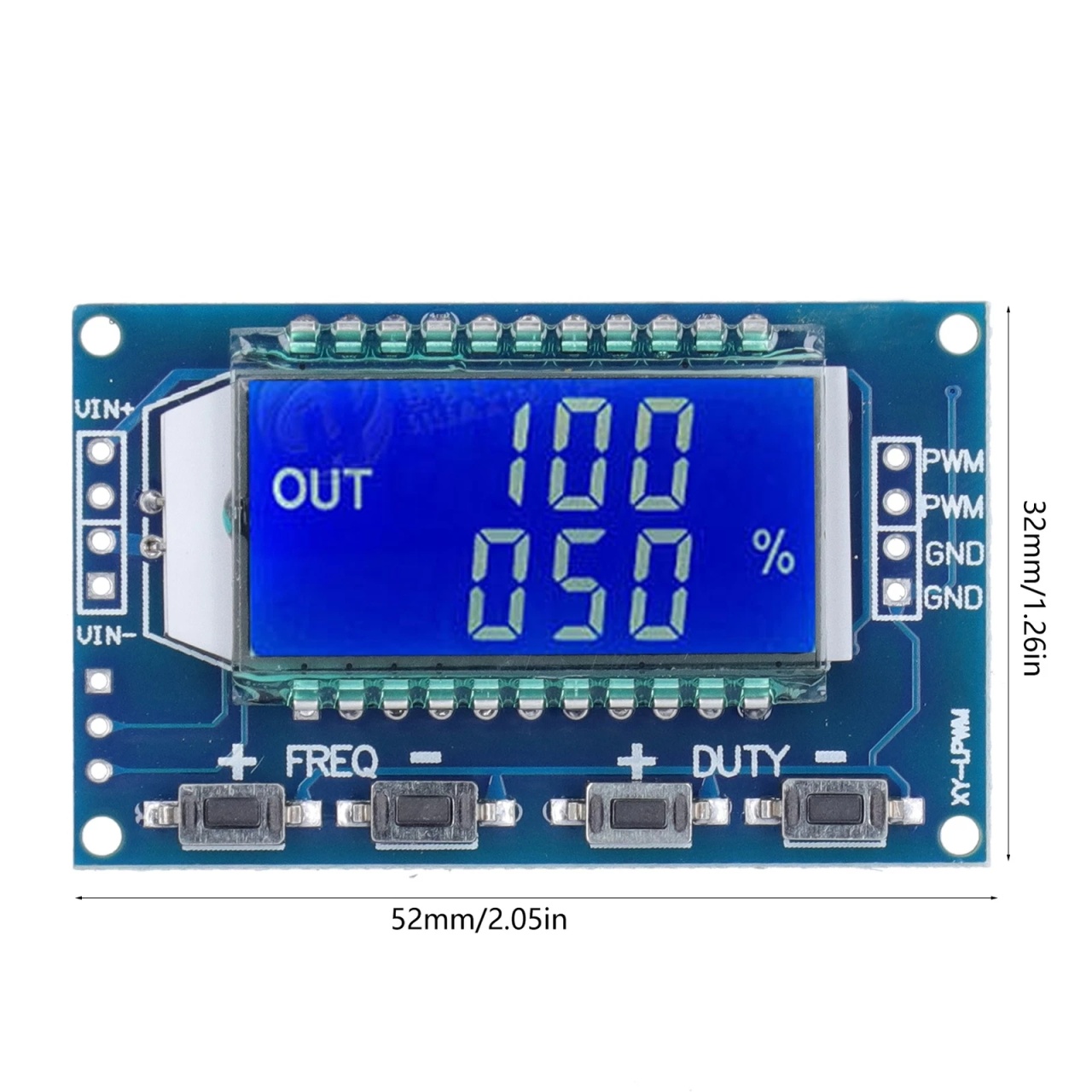

- Dimenzije ploče: 52mm x 32mm x 10mm.
