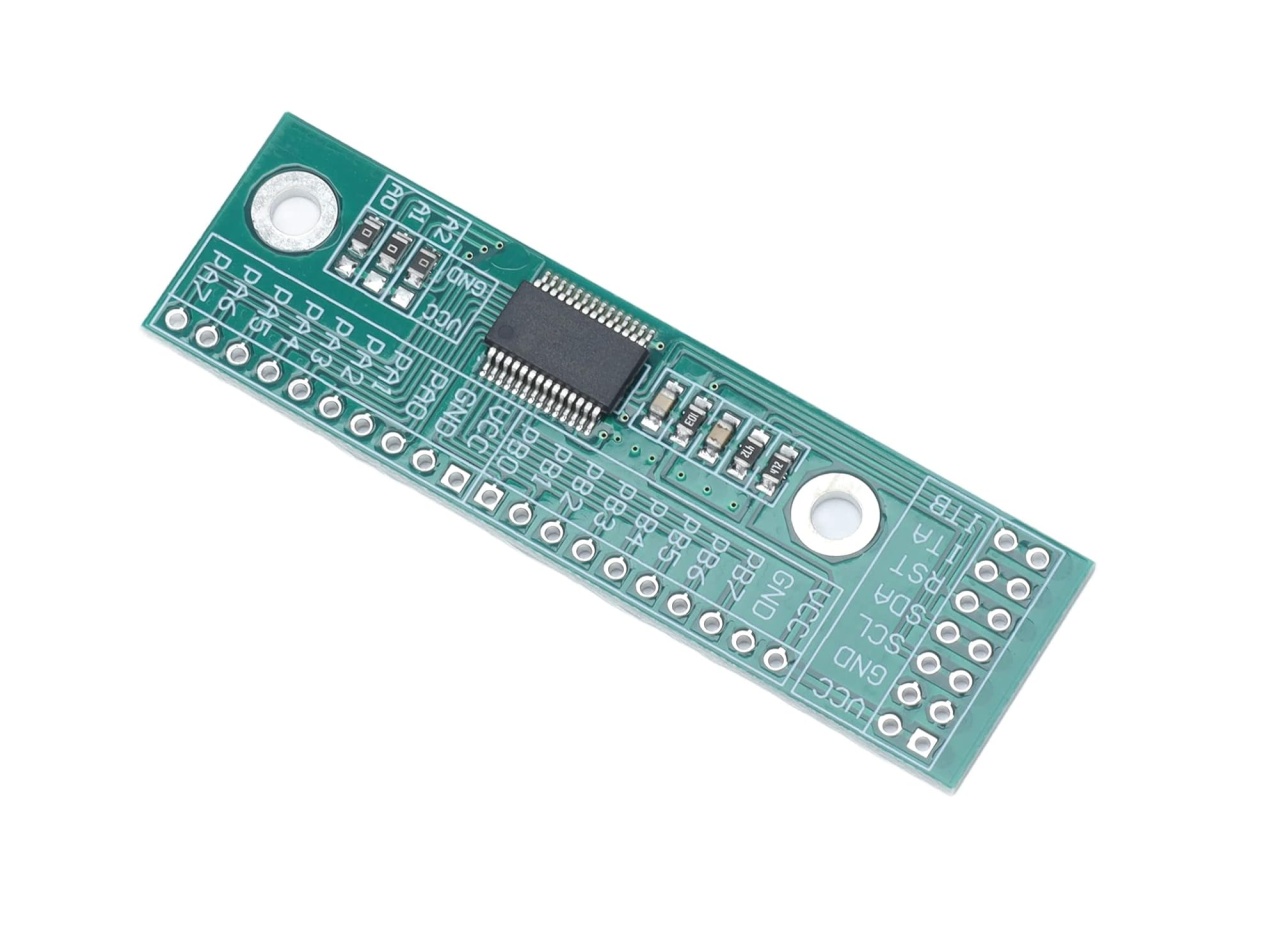

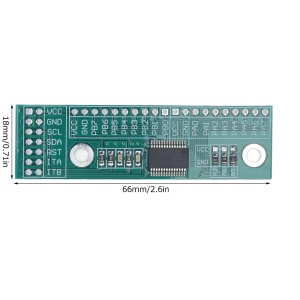

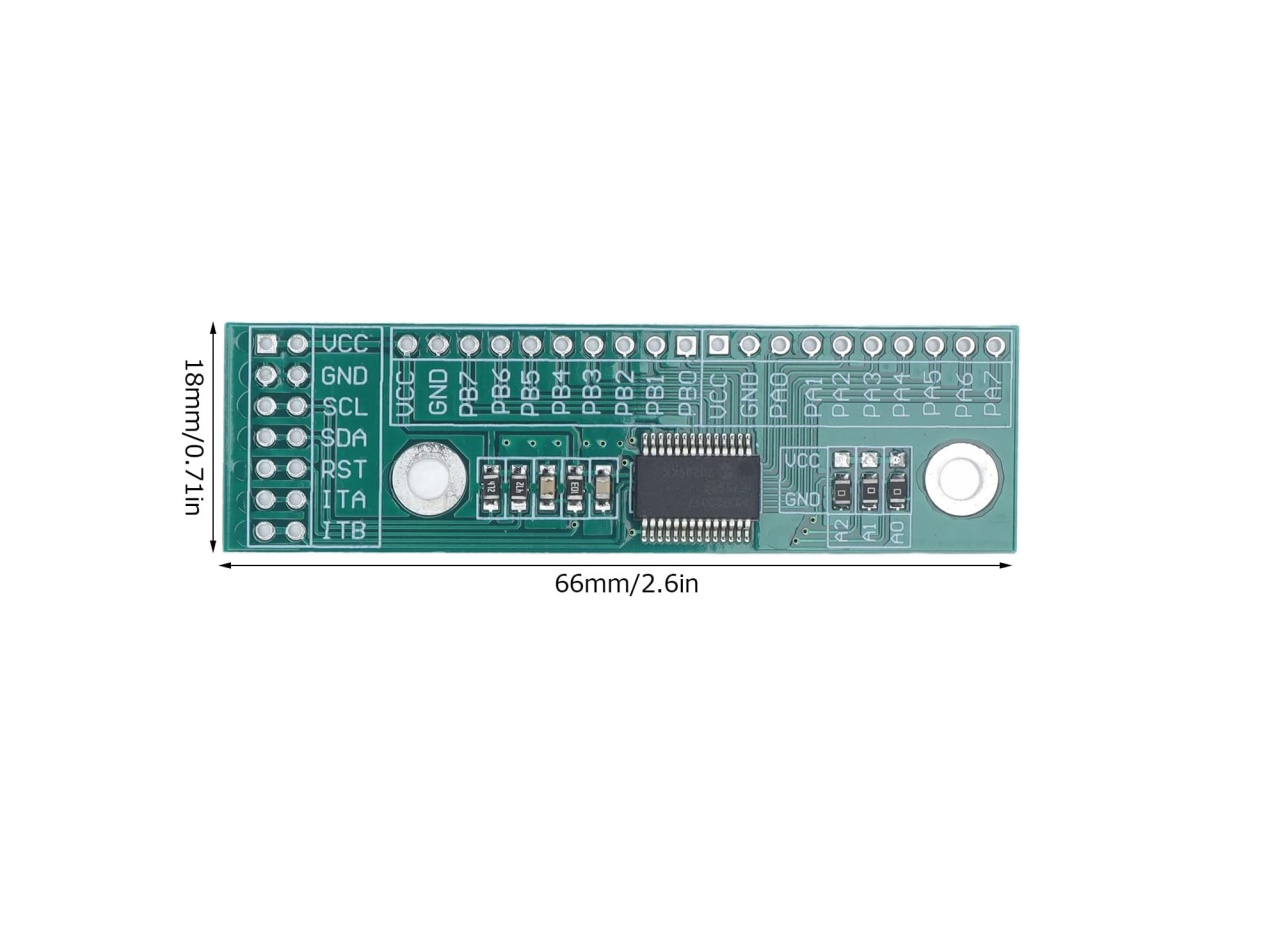

MCP23017 I2C I/O Expander - Modul za proširenje 16 pinova
Opis
Ovaj kompaktni modul je idealno rešenje kada vašem projektu ponestane slobodnih digitalnih pinova na mikrokontroleru poput Arduina, ESP32 ili Raspberry Pi-ja. Koristeći samo dve linije za I2C komunikaciju (SDA i SCL), ovaj modul vam omogućava da dodate čak 16 dodatnih, potpuno programabilnih ulazno-izlaznih pinova. Svaki pin se može nezavisno konfigurisati kao ulaz ili izlaz, a zahvaljujući mogućnosti promene I2C adrese, na istu liniju možete povezati do osam ovakvih modula. To ga čini savršenim za kompleksne sisteme sa velikim brojem senzora, tastera ili LED indikatora.
- Čip: Microchip MCP23017-E/SS,

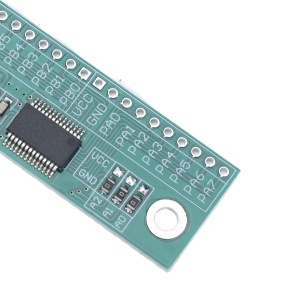

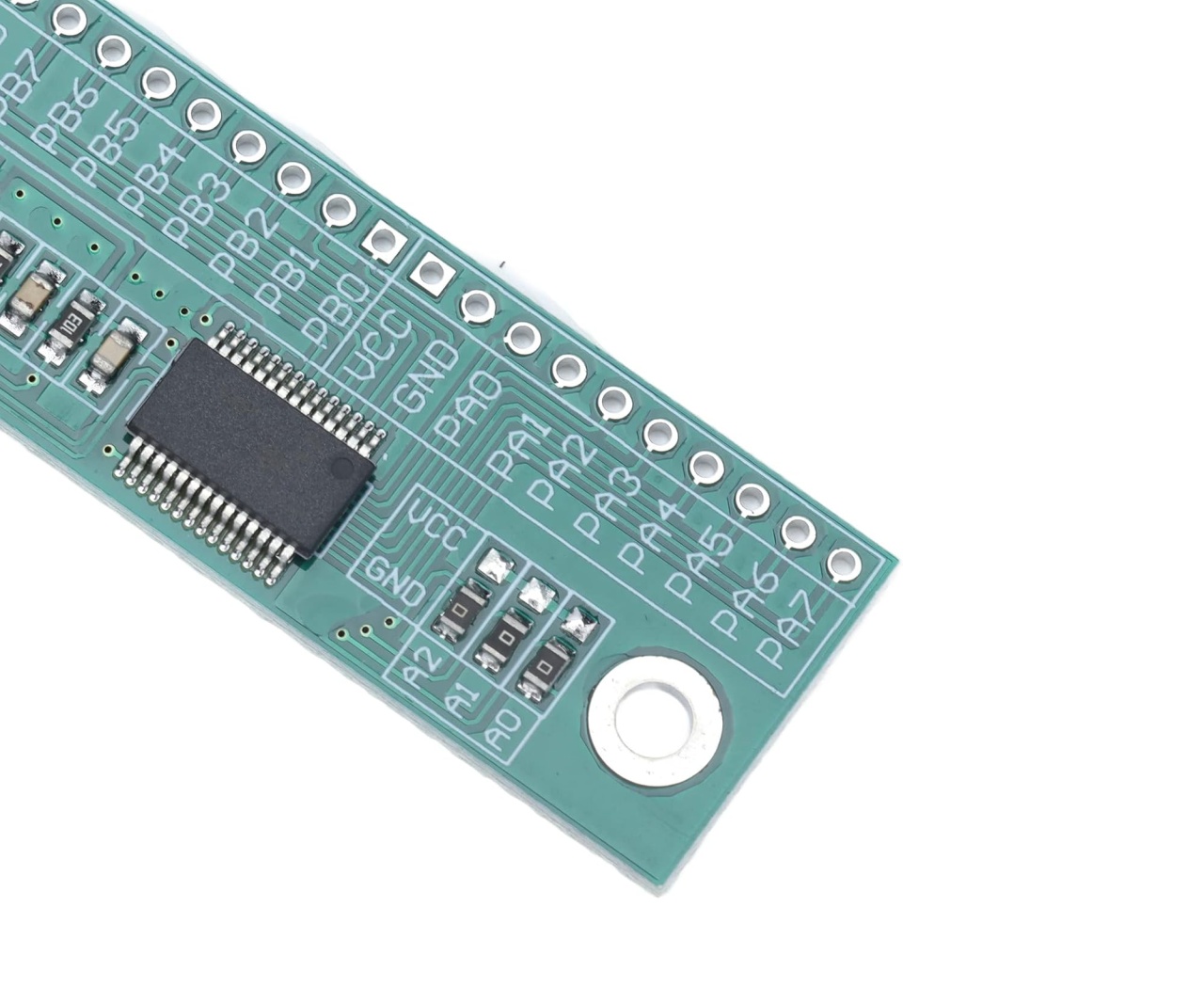

- Broj I/O pinova: 16 (podeljenih u dva porta, PA i PB),
- Komunikacija: I2C interfejs (brzine 100kHz, 400kHz i do 1.7MHz),
- Radni napon: 3.0V – 5.5V (kompatibilan sa 3.3V i 5V logikom),
- Struja po pinu: Do 25mA (izvor/ponor),
- Adresiranje: 3 hardverska pina (A0, A1, A2) za izbor jedne od 8 adresa,

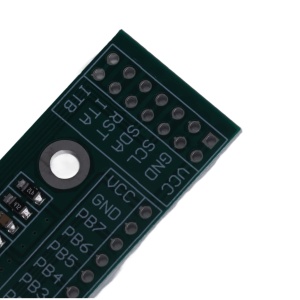

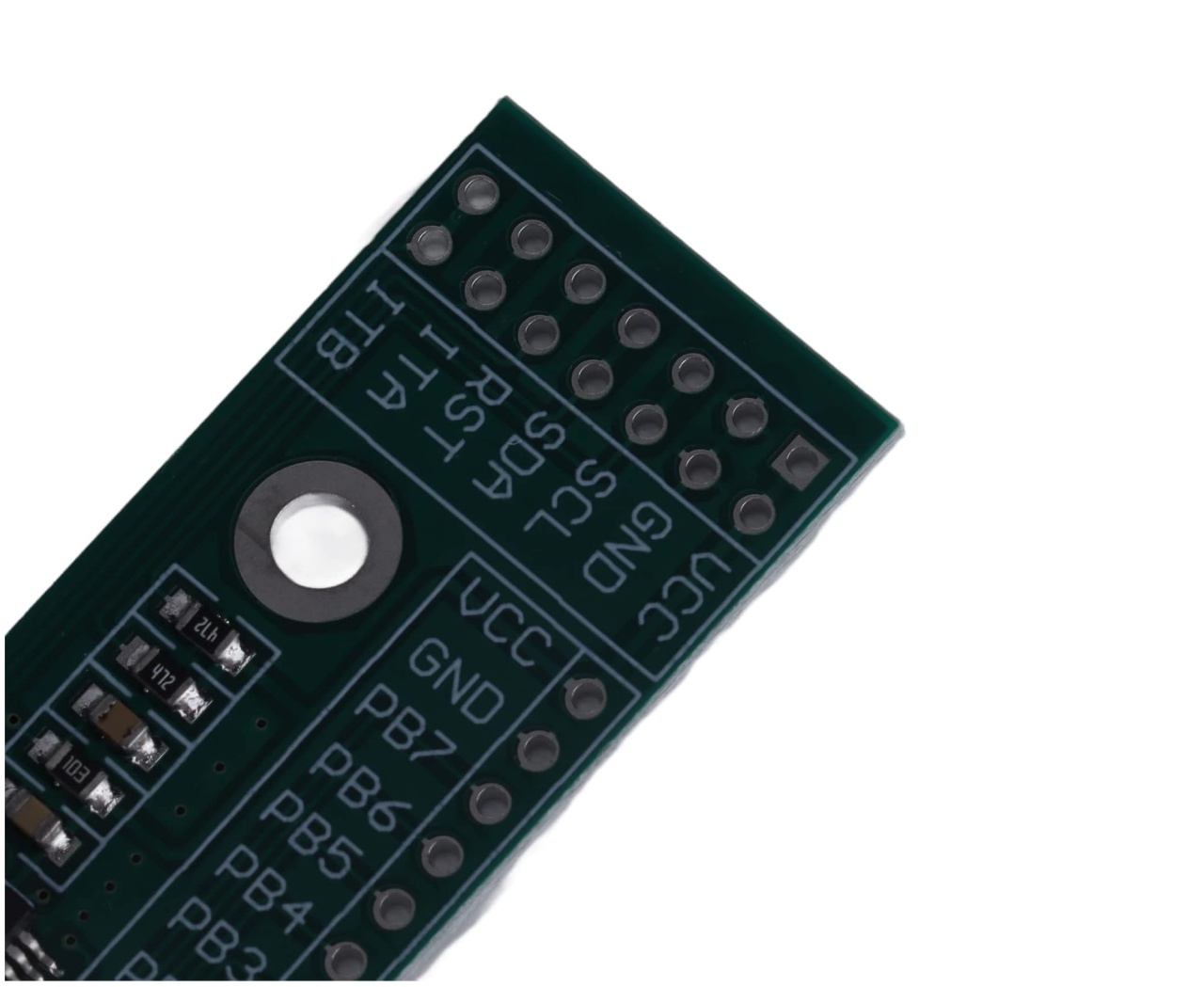

- Dodatne funkcije: Dva nezavisna interapt (prekidna) izlaza (ITA i ITB),
- Konfiguracija: Interni pull-up otpornici koji se mogu softverski aktivirati,
- Primena: Industrijska automatizacija, tastature, upravljanje relejima i LED matricama.
